Гидроклапан "или" с одним устойчивым положением

Гидроклапан "или" с одним устойчивым положением

Иллюстрации

Показать все

Реферат



Изобретение относится к области машиностроения и может быть использовано в системах гидравлического или пневматического управления механизмами и машинами, оснащенными гидроприводом. Целью изобретения является повышение стабильности срабатывания. Гидроклапан "ИЛИ" с одним устойчивым положением содержит корпус 1, затвор 2 двухстороннего действия, поршень 3 с толкателем 4 и пружину 5. Корпус 1 выполнен с тремя последовательно расположенными полостями 7, 8 и 9, в стенках которых выполнены два осевых канала 10 и 11 с седлами, взаимодействующими с затвором, и два радиальных канала 12 и 13. При этом толкатель 4 пропущен через все полости 7, 8 и 9 с возможностью образования зазора между ним и затвором 2, что позволяет регулировать время перекладки затвора 2 и ослабить его удары о седла. 2 з.п. ф-лы, 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„„SU„„1612168 (51)5 F 16 К 11/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H A ВТОРСКОМЪГ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГННТ СССР (21) 4058353/25-63 (22) 16.04.86 (46) 07.12.90. Бюл. № 45 (71) Всесоюзный научно-исследовательский и проектно-конструкторский угольный институт «КНИУИ» (72) В. В. Волков, P. П. Август, П. В. Майданский и Э. Я. Маттис (53) 621.646(088.8) (56) Патент Франции № 2158688, кл. F 16 К 17/00, 1973. (54) ГИДРОКЛАПАН «ИЛИ» С ОДНИМ

УСТОЙЧИВЫМ ПОЛОЖЕНИЕМ (57) Изобретение относится к области машиностроения и может быть использовано в системах гидравлического или пневматического управления механизмами и маши2 нами, оснащенными гидроприводом. Целью изобретения является повышение стабильности срабатывания. Гидроклапан «ИЛИ» с одним устойчивым положением содержит корпус 1, затвор 2 двухстороннего действия, поршень 3 с толкателем 4 и пружину 5. Корпус 1 выполнен с тремя последовательно расположенными полостями 7, 8 и 9, в стенках которых выполнены два осевых канала 10 и 11 с седлами, взаимодействующими с затвором, и два радиальных канала 12 и 13. При этом толкатель 4 пропушен через все полости 7, 8 и 9 с возможностью образования зазора между ним и затвором 2, что позволяет регулировать время перекладки затвора 2 и ослабить его удары о седла.

2 3. п. ф-лы, 1 ил.

1612168

Формула изобретения

Составитель A. Меданькин

Редактор В. Бугренкова Техред А. Кравчук Корректор С. Черни

Заказ 3824 Тираж 563 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательскии комбинат «Патент», г. Ужгород, ул. а р.У, .Г га ина,101 з

Изобретение относится к области машиостроения и может быть использовано системах гидравлического или пневмати(еского управления механизмами и маши11ами, оснащенными гидравлическим приво. о м.

Цель изобретения — повышение ста1 ильности срабатывания.

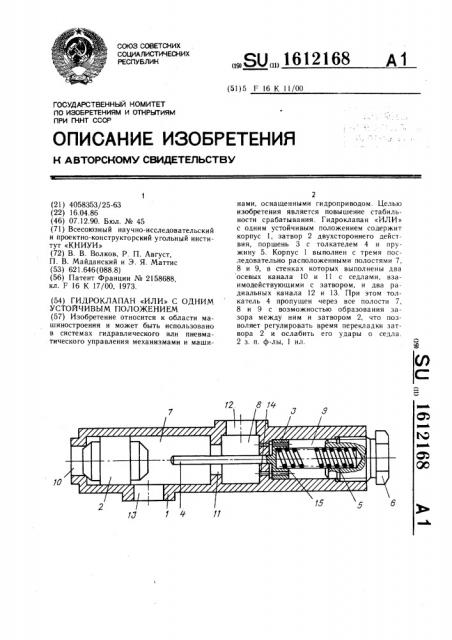

На чертеже представлен гидроклапан, г1родольный разрез.

Гидроклапан содержит корпус 1, затор 2 двухстороннего действия, поршень 3 толкателем 4, пружину 5 и регулиро очную пробку 6.

Корпус 1 выполнен с тремя последоательно расположенными полостями 7 — 9, стенках которых выполнены два осевых анала 10 и 11 с седлами и два раиальных канала 12 и 13. В стенке межу полостями 8 и 9 в поршне 3 выполены демпфирующие отверстия 14 и 15. Толкатель 4 пропущен через все полости 7 — 9 с возможностью образования зазора между

1голкателем 4 и затвором 2. Вместо демпфирующих отверстий 14 и 15 возможно также выполнение продольных или винто вых канавок на цилиндрической поверх ности толкателя 4. Затвор 2 может быть ,выполнен любой формы, включая и шаровую.

Гидроклапан работает следующим образом.

При подаче давления в канал 10 и соединении канала 12 со сливом затвор 2 перемещается вправо (по чертежу) сначала быстро, поскольку он не касается толкате лем 4, а затем, коснувшись толкателя 4, замедленно (начинает сжимать пружину 5) и в конце хода плавно садится на седло, изолируя полости 7 и 8, обеспечивая свободный проход жидкости через канал 13.

В случае подачи дополнительного давления через канал 12 под действием суммарных усилий от пружины 5 и давления, действующего на торец затвора 2 со стороны канала 11, затвор 2 открывается от седла и начинает двигаться влево (движение облегчено еще и тем, что при движении среды из канала 10 в канал 13 давление на торец затвора 2, со стороны полости 7 будет меньше, чем на торец затвора 2 со стороны полости 8). С момента образования зазора между затвором 2 и толкателем 4 затвор 2 будет перемещаться под влиянием инерции и перепада давления до полного перекрытия канала !О.

При этом жидкость из канала 12 будет свободно перетекать в канал 13.

В случае подачи давления в канал 12 и соединения канала 10 со сливом, затвор 2 будет перемещаться только под действием перепада давлений, поскольку движение поршня 3 будет замедленно за счет демпфирования жидкости в демп10 фирующих отверстиях 14 и 15, и на затвор 2 не будет воздействовать пружина 5, что ослабит удар затвора о седло канала 10.

В случае соединения со сливом каналов 10 и 12 затвор 2 будет отжат пружиной 5 через толкатель 4 до такого положения, при котором будет осуществлен свободный проход жидкости из канала 12 к каналу 13 и обратно, а канал 10 будет изолирован затвором 2.

20 Таким образом, установка пружины 5 в полости 9, поршня 3 с демпфирующими отверстиями 15 и толкателя 4, установленного с возможностью образования зазора между ним и затвором 2, позволяет регулировать время перекладки затвора 2 и ослабить его удары о седла.

1. Гидроклапан «ИЛИ» с одним устойчивым положением, содержащий корпус

30 с полостью, к которои подведены два осевых канала с седлами и радиальный канал и в которой размещен затвор двухстороннего действия, взаимодействую щий с седлами, и пружину, отличающийся тем, что, с целью повышения стабильности срабатывания, он снабжен поршнем с толкателем, а корпус выполнен с двумя дополнительными полостями с общей стенкой, к одной из которых подведен радиальный канал, а в другой расположе40 ны пружина и поршень с толкателем, пропущенным через все полости с возможностью образования зазора между ним и затвором.

2. Гидроклапан по п. 1, отличающийся тем, что в стенке и. поршне выполнены

45 дросселирующие отверстия.

3. Гидроклапан по п. 1, отличающийся тем, что пружина снабжена регулировочной пробкой.
