Реферат



Изобретение касается подготовки топлива к сжиганию и позволяет регулировать концентрацию потоков аэросмеси. Это достигается тем, что боковой патрубок 5 расположен ниже осевого патрубка 4, который снабжен насадком 6, при опускании которого вдоль патрубка 4 происходит перераспределение топлива. 1 ил.

!

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А 1 (51)5 F 23 K 1 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

H АBTGPCHGMV СВИДЕТЕЛЬСТВУ

1 (21) 4619577/24 — 06 (22) 14.12.88 (46) 07.12.90. Бюл. № 45 (71) Предприятие «Уралтехэнерго» Производственного объединения по наладке, совершенствованию технологии и эксплуатации электростанций и сетей «Союзтехэнерго» (72) В.Л. Шульман, Ф.С. Щипанов, В.К. Глазков, Д.О. Болотов и Р.А. Лейзерова (53) 662.188.8 (0.088.8) (56) Авторское свидетельство СССР № 918681, кл. F 23 К 1/00, 1980. (54) ПЫЛЕКОНЦЕНТРАТОР (57) Изобретение касается подготовки топлива к сжиганию и позволяет регулировать концентрацию потоков аэросмеси. Это достигается тем, что боковой патрубок 5 расположен ниже осевого патрубка 4; который снабже:- насадком 6, при опускании которого вдоль патрубка 4 происходит перераспределение топлива. 1 ил.

1612178

Формула изобретения

Госта в и тел ь В. Кругл я иски й

Редактор В. Данко Техред А. Кравчук Корректор Л. Патай

Заказ 3825 Тираж 453 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР! 13035, Москва, )К --35, Раугнскан наб., д. 4/5

Произво!ственно-издательский комбинат «Патент», r. Ужгород, ул. Гагарина, l0!

Изобретение относится к области подготовки топлива к сжиганию и может быть использовано на тепловых электростанциях.

Цель изобретения — обеспечение возможности регулирования концентрации потоков.

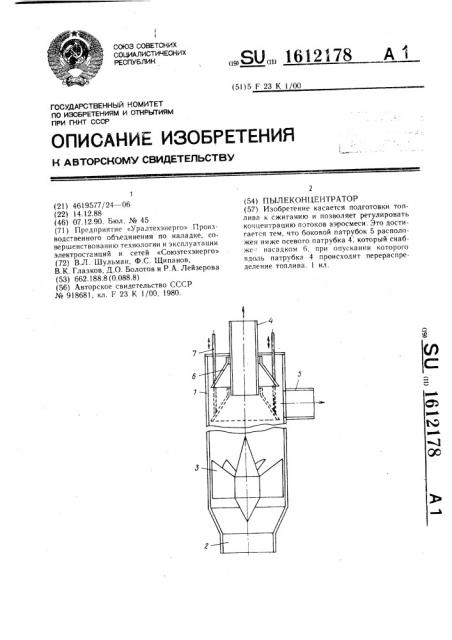

На чертеже изображен пылеконцентратор, продольный разрез.

Пылеконцентратор содержит цилиндрический корпус 1, в нижней части которого перед входным патрубком 2 размещен завихритель 3 с поворотными лопатками, а в верхней — осевой патрубок 4 отвода слабозапыленной аэросмеси и боковой патрубок

5 отвода концентрированной смеси. Боковой патрубок 5 расположен ниже осевого патрубка 4, а последний снабжен конусообразным насадком 6, расположенным большим основанием вниз и установленным с возможностью осевого перемещения при помощи тяг 7.

Работа пылеконцентратора осуществляется следующим образом.

Поток аэросмеси поступает из пыледе лителя за мельницей через входной патру бок 2, далее входит в лопаточный завихритель 3. Здесь, в зависимости от угла установки лопаток, поток получает определенную закрутку. Вследствие центробежного эффекта большая часть пыли поступает в периферийные слои потока. Центральная часть потока (с наименьшей концентрацией пыли) поступает в осевой патрубок 4. Поток наиболее концентрированной аэросмеси направляется в боковой патрубок 5. По мере опускания вниз подвижного насадка 6 все большая часть периферийного потока отводится в патрубок 4, уменьшая расход топлива на боковой патрубок 5. При этом одновременно происходит изменение концентрации потоков аэросмеси.

Пылеконцентратор, содержащий цилиндрический корпус, в нижней части которого размещен завихритель с поворотными лопатками, а в верхней — осевой патрубок отвода слабозапыленной аэросмеси и боковой патрубок отвода концентрированной смеси, отличающийся тем, что, с целью обеспечения регулирования концентрации потоков, боковой патрубок расположен ниже осевого патрубка, а последний снабжен конусообразным насадком, расположенным большим основанием вниз и установленным с возможностью осевого перемещения.
