Указательное реле переменного тока

Указательное реле переменного тока

Иллюстрации

Показать все

Реферат



Изобретение относится к электромагнитным аппаратам, в частности к указательным реле переменного тока. Целью изобретения является снижение потребляемой мощности, упрощение конструкции и повышение технологичности изготовления реле за счет разгрузки якоря в возбужденном состоянии реле. Реле содержит корпус 1, размещенный в нем электромагнит, включающий в себя катушку 2, опору 3, и качающийся на ней поворотный якорь 4. Между якорем 4 и кнопкой 5 размещена свободно в направляющей 6 возвратная пружина 9, одним концом взаимодействующая с якорем 4, а другим - с кнопкой 5 во взведенном состоянии реле. При возбуждении реле пружина 9 освобождается, и между пружиной 9 и кнопкой 5, пружиной 9 и якорем 4 образуется зазаор "A" или "B" 2 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (51)5 Н 01 Н 51/30, 9/20

< -,.; ° сс1

) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ЛФ 10

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4633761/24-07 (22) 09.01.89 (46) 07.12.90. Бюл, М - 45 (71) Специальное проектно-конструкторское и технологическое бюро реле и автоматики (72) Б.Ф.Стасюк (53) 621.318.563 (088.8) (56) Патент CIIIA Мс 4378543, кл. Н 01 Н 45/02, 1984.

Реле указательное серии РЭУ11.

Техническое описание и инструкция по эксплуатации ИЕУВ.647.135.008ТО.Внешторгиэдат,изд . 11с ",6 14У/87 . (54) УКАЗАТЕЛЬНОЕ РЕЛЕ ПЕРЕМЕННОГО ТОКА (57) Изобретение относится к электромагнитным аппаратам, в частности к

„„SU„„1612336 А 1

2 указательным реле переменного тока.

Целью изобретения является снижение потребляемой мощности, упрощение кон» . струкции и повышение технологичности изготовления реле за счет разгрузки якоря в возбужденном состоянии реле.

Реле содержит корпус 1, размещенный в нем электромагнит, включающий в себя катушку 2, опору З.и качающийся на ней поворотный якорь 4. Между якорем 4 и кнопкой 5 размещена свободно .в направляющей 6 возвратная пружина 9, одним концом взаимодействующая с якорем 4, а другим — с кнопкой 5 во взведенном состоянии реле, При возбуждении реле пружина 9 освобождается, и между пружиной 9 и кнопкой 5, пру- Е жиной 9 и якорем 4 образуется зазор л или о. 2 ил.

1 С"

1б 12336

Изобретение относится к электромагнитным аппаратам, в частности к указательным реле переменного тока, Цель изобретения — снижение пот5 ребляемой мощности, упрощение конструкции и повышение технологичности изготовления реле за счет разгрузки якоря в возбужценном состоянии реле.

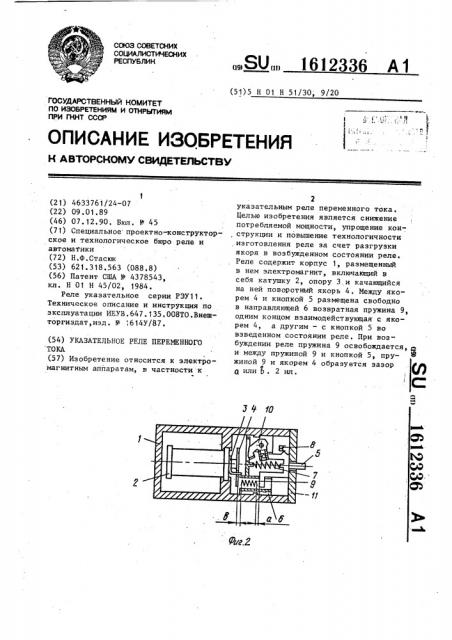

На фиг.I изображена схема реле во взведенном состоянии; на фиг.2 схема реле в возбужденном состоянии.

Указательное реле переменного тока содержит корпус 1 (фиг.1, 2), размещенный в нем электромагнит, включающий в себя катушку 2 с сердечником, опору 3 якоря 4 и качающийся на ней поворотный якорь 4. Кнопка 5, являющаяся указателем срабатывания, размещена с возможностью поступательного перемещения в направляющей 6, закрепленной неподвижно между выступами, ограничителями корпуса 1, подпружинена пружиной 7 и взаимодействует с контактами 8. Меядту якорем 4 и кнопкой 5 в направляющей б размещена возвратная пружина 9. Она установлена свободно и во взведенном состоянии реле имеет возможность взаимодействовать одним концом с кнопкой 5, а дру- 30 гим концом с якорем 4. Якорь 4 имеет возможность взаимодействия с фиксатором 10 кнопки 5. Корпус 1 закрыт крышкой 11, в которой имеется отверстие для кнопки 5.

Работа реле происходит следующим образом.

При перемеще нии кнопки 5 (фиг . 1 ) в направлении к электромагниту пружина 9 сжимается и давит на якорь 4, который при этом поднимается и входит в зацепление с фиксатором 10, При этом контакты 3 реле находятся в разомкнутом положении. Реле приведено во взведенное состояние. 45

При подаче напряжения питания (возбуждении реле) якорь 4 (фиг,.2) притягивается к полюсу сердечника катушки 2, освобождая фиксатор 10.

Кнопка 5, перемещаясь под действием пружины 7 в направлении от электромагнита, освобождает пружину 9 и замыкает контакты 8, Между кнопкой"5 и концом возвратной пружины 9, а также якорем 4 и противоположным концом пружины 9 образуются зазоры g и р

55 (фиг.2), в результате чего якорь 4 разгружается (мажет иметь место такое положение прут ны 9, когда адин из указанных выше зазоров равен нулю, т,е. например, 5=0, зазор 0 образуется между кнопкой 5 и концом пружины

9, а при q =0 зазор 5 образуется между якорем 4 и противоположным концом пружины 9).

Для повторного приведения реле во взведенное состояние необходимо переместить кнопку 5 в направлении к электромагниту.

Благодаря тому, что возвратная пружина установлена в направляющей свободно и с возможностью взаимодей— ствия одним концом с кнопкой, а другим концом с якорем во взведенном состоянии реле, сила возвратной пружины действует на якорь только во взведенном состоянии реле, а в возбужденном его состоянии якорь разгружен.

Поскольку при таком конструктивном. выполнении реле устраняется вибрация якоря за счет исключения противодействующей силы, действующей на якорь в возбужденном состоянии, отпадает необходимость в наличии кораткозамкнутого витка, что угрощает конструкцию и снижает потребляемую мощность .

Кроме того, такое конструктивное выполнение позволяет исключить операцию регулировки электромагнита переменного тока на отсутствие гудения, что значительно повышает технологичность изготовления реле.

Формула из о бр ете ния

Указательное реле переменного тока, содержащее корпус с отверстием, электромагнит„направляющую, контакты и подпружиненную кнопку, установленные в корпусе, причем кнопка расположена с вазможностью поступательного перемещения в направляющей и указанНоМ отверстии, электромагнит выполнен в виде катушки с сердечником, поворотного якоря., установленного на опоре, в направляющей установлены фиксатор кнопки и возвратная пружина, при этом ври нажатой кнопке фиксатор и возвратная пружина взаимодействуют с якорем и кнопкой, а контакты установлены с вазможностью взаимодействия с кнопкой, о т л и ч а ю щ е е с я тем„ что, с целью снижения потребляемой мощности, упро ке ния конструкции и повышения технологичности иэготовления реле за счет разгрузки якоря
