СО1ОЗ СО ТС Х
СОЦИАЛИСТИЧЕСКИХ
РЕСПЛЛИК

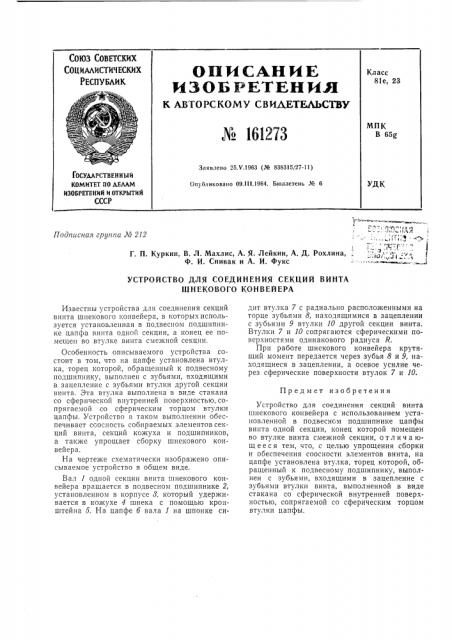

ОПИСАНИЕ
И З О Б Р ЕТ Е Н И. Н
К АЗТОРСКОМУ СВИ,Л,ЕТЕЛЬСТВУ.% 161273
Класс
81е, 23
МПК
В 65g
Заявлено 26Х.1963 (№ 838315/27-11) ГОСУААРСТВЕННЫИ
КОМИТЕТ ПО АЕЛАМ
ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ
СССР
УДК
Опубликовано 09.111.1964, Бюллетень № 6
Подпасная группа № 212
Г. П. Куркин, В. Л. Махлис, А. Я. Лейкин, А. Д. Рохлина, Ф. И. Спивак и А. И. фукс
УСТРОЙСТВО ДЛЯ СОЕДИНЕНИЯ СЕКЦИЙ ВИНТА
ШНЕКОВОГО КОНВЕЙЕРА
Предм ет изобретения
Известны устройства для соединения секций винта шнекового конвейера, в которых используется установленная в подвесном подшипнике цапфа винта одной секции, а конец ее помещен во втулке винта смежной секции.
Особенность описываемого устройства состоит в том, что на цапфе установлена втулка, торец которой, обращенный к подвесному подшипнику, выполнен с зубьями, входящими в зацепление с зубьями втулки другой секции винта. Эта втулка выполнена в виде стакана со сферической внутренней поверхностью,сопрягаемой со сферическим торцом втулки цапфы. Устройство в таком выполнении обеспечивает ссосность собираемых элементов секций винта, секций кожуха и подшипников, а также упрощает сборку шнекового конвейера.
На чертеже схематически изображено описываемое устройство в общем виде.
Вал 1 одной секции винта шнекового конвейера вращается в подвесном подшипнике 2, установленном в корпусе 8, который удерживается в кожухе 4 шнека с помощью кронштейна 5. На цапфе б вала 1 на шпонке сидит втулка 7 с радиально расположенными на торце зубьями 8, находящимися в зацеплении с зубьями 9 втулки 10 другой секции винта.
Втулки 7 и 10 сопрягаются сферическими поверхностями одинакового радиуса
При работе шнекового конвейера крутящий момент передается через зубья 8 и 9, находящиеся в зацеплении, а осевое усилие через сферические поверхности втулок 7 и 10.
Устройство для соединения секций винта шнекового конвейера с использованием установленной в подвесном подшипнике цапфы винта одной секции, конец которой помещен во втулке винта смежной секции, о тл и ч а ющ ее ся тем, что, с целью упрощения сборки и обеспечения соосности элементов винта, на цапфе установлена втулка, торец которой, обращенный к подвесному подшипнику, выполнен с зубьями, входящими в зацепление с зубьями втулки винта, выполненной в виде стакана со сферической внутренней поверхностью, сопрягаемой со сферическим торцом втулки Uàïôû, № 161273
