Устройство для распыливания жидкости

Устройство для распыливания жидкости

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскохозяйственной технике и может быть использовано в машинах для химической защиты растений от вредителей и болезней, в частности в малообъемных опрыскивателях. Целью изобретения является повышение удобства эксплуатации. Для этого устройство снабжено закрепленным на корпусе сильфоном со штоком и установленным на выходном ниппеле в полости корпуса сифоном. Полость сильфона сообщена с полостью корпуса посредством выполненного в штоке канала. После прекращения подачи воздуха вследствие расжатия сильфона и значительного увеличения его рабочего объема в корпусе создается разрежение, под действием которого производится полный отсос жидкости из трубопровода и форсунки. В результате появляется возможность увеличивать длину жидкостного трубопровода и устанавливать форсунку на значительном расстоянии от корпуса, когда этого требуют условия эксплуатации. 1 ил.

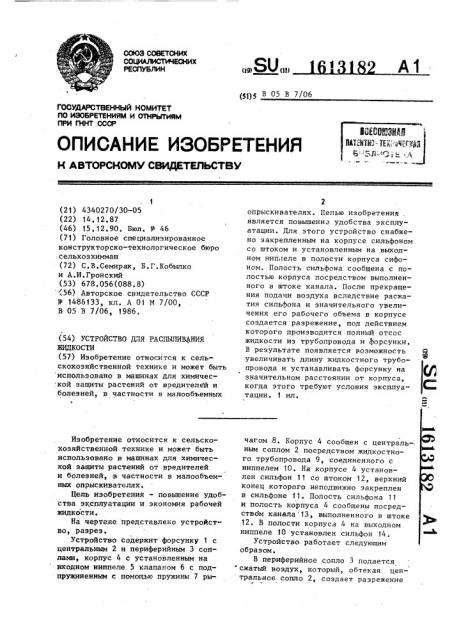

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

0У (11) (У1) В 05 В 7/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

r1PH ГКНТ СССР

1 (21) 4340270/30-05 (22) 14.12.87 (46) 15.12.90, Бюл. Р 46 (71) Головное специализированное конструкторско-технологическое бюро сельхоэхиммаш (72) С.В.Семирак, Б.Г.Кобыпко и А.И.Гронский (53) 678.056(088.8) (56) Авторское свидетельство СССР

Р 1486133, кл. А 01 М 7/00, В 05 В 7/06, 1986. (54) УСТРОЙСТВО ДЛЯ РАСПЫЛИВфНИЯ

ЖИДКОСТИ (57) Изобретение относится к сельскохозяйственной технике и может быть использовано в машинах для химической защиты растений от вредителей и болезней, в частности в малообъемных

Изобретение относится к сельскохозяйственной технике и может быть использовано в машинах для химической защиты растений от вредителей и болезней, в частности в малообъемных опрыскивателях, Цель изобретения — повышение удоб ства эксплуатации и экономия рабочей жидкости.

На чертеже представлено устройство, разрез.

Устройство содержит форсунку 1 с центральным 2 и периферийным 3 соплами, корпус 4 с установленным на входном ниппеле 5 клапаном 6 с подпружиненным с помощью пружины 7 ры,опрыскивателях. Целью изобретения . является повышение удобства эксплуатации. Для этого устройство снабжено закрепленным на корпусе сильфоном со штоком и установленным на выходном ниппеле в полости корпуса сифоном. Полость сильфона сообщена с полостью корпуса посредством выполненного в штоке канала. После прекращения подачи воздуха вследствие расжатия сильфона и значительного увеличения его рабочего объема в корпусе создается разрежение, под действием которого производится полный отсос жидкости из трубопровода и форсунки, В результате появляется возможность увеличивать длину жидкостного трубопровода и устанавливать форсунку на значительном расстоянии от корпуса, когда этого требуют условия эксплуа" тации. 1 ил. чагом 8. Корпус 4 сообщен с центральным соплом 2 посредством жидкостного трубопровода 9, соединенного с ниппелем 10. На корпусе 4 установлен сильфон 11 со штоком 12, верхний конец которого неподвижно закреплен в сильфоне 11. Полость сильфона 11 и полость корпуса 4 сообщены посредством канала 13, выполненного в штоке

12. В полости корпуса 4 на выходном ниппеле 10 установлен сильфон 14, Устройство работает следующим образом.

В периферийное сопло 3 подается сжатый воздух, который, обтекая центральное сопло 2, создает разрежение

1613182 в корпусе 4 и сильфоне 11. Под действием разрежения сильфон 11 сжимается и через шток 12 воздействует на рычаг 8, в результате чего открывает 5 ся установленный на входном ниппеле

5 клапан 6, через который жидкость поступает в корпус 4, а из него через сифон 14, выходной ниппель 10 и жидкостный трубопровод 9 — в центральное сопло 2, где производится ее распыление.

После прекращения подачи воздуха в периферийное сопло 3 разрежение исчезает, При этом сильфон 11 разжимается и приводит в исходное положение шток 12, который освобождает рычаг 8, и клапан 6 под действием пружины 7 закрывается, перекрывая подачу жидкости через входной ниппель 5. 20

В результате разжатия сильфона

11 и значительного увеличения его рабочего объема в корпусе 4 создается разрежение, под действием которого производится полный отсос жидкости иэ трубопровода 9 и центрального сопла 2. В результате появляется возможность увеличивать длину жидкостного трубопровода 9 и устанавливать форсунку 1 на значительном расстоянии от корпуса 4 когда этого требуют условия эксплуатации.

Отсасываемая из центрального сопла 2 и трубопровода 9 жидкость попадает в корпус 4 через выходной нип-. пель 10 и сифон 14, предотвращающий произвольный ее выход при установке форсунки 1 ниже уровня жидкости в корпусе 4, что также повышает удобст- во эксплуатации устройства.

Таким образом, использование уст.-., ройства позволяет устанавливать форсунку как выше, так и ниже уровня жидкости в корпусе, а также на значительном расстоянии от корпуса. Потери рабочей жидкости при этом исключаются.

Формула изобретения

Устройство для распыливания жидкости, включающее форсунку с центральным и периферийным соплами, корпус с установленным на входе клапаном с подпружиненным рычагом, соединенный с центральным соплом посредством выходного ниппеля и жидкостного трубопровода, о т л и ч а ю щ е е с я тем, что, с целью повышения удобства эксплуатации и экономии рабочей жидкости, устройство снабжено закрепленным на корпусе сильфоном со штоком и установленным на выходном ниппеле в полости корпуса сифоном, при этом полость сильфона сообщена с полостью корпуса посредством выполненного в штоке канала.
