Устройство для нанесения клеевых покрытий

Устройство для нанесения клеевых покрытий

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для нанесения клеевых покрытий на арматуру. Цель - повышение производительности, качества покрытия, надежности и улучшение условий труда. Устройство снабжено вспомогательной емкостью с водой, насосом и трубопроводом для циркуляции воды между емкостями. Причем хотя бы один напорный участок трубопровода содержит насадку для распыления воды. Насадка направлена на глухую наружную стенку центрифуги. Кассета для установки арматуры выполнена в форме концентрично соединенных цилиндрических решеток. 1 з.п. ф-лы, 2 ил.

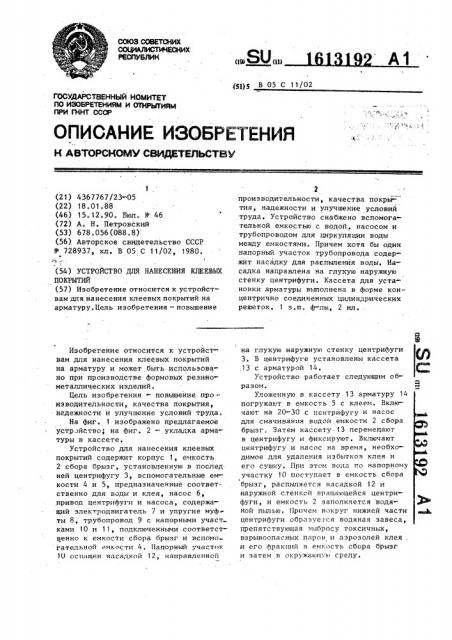

СОЮЗ СОВЕТСКИХ

РЕСПУБЛИК (1% (И) А1 (gg)g В 05 С 11/02

ОПИСЯНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

1, (21) 4367767/23-05 (22) 18. 01.88 (46) 15.12.90. Бюл. и 46 (72) А. Н. Петровский (53) 678.056(088.8) (56) Авторское свидетельство СССР

В 728937, кл. В 05 С 11/02, 1980. ъ (54) УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ KJIEEBbK

ПОКРЫТИЙ (57) Изобретение относится к устройствам для нанесения клеевых покрытий на арматуру. Цель изобретения — повышение

Изобретение относится к устройствам для нанесения клеевых покрытий на арматуру и может быть использовано при производстве формовых резинометаллических изделий.

Цель изобретения - повышение про— изводительности, качества покрытия, надежности и улучшение условий труда.

На фиг. 1 изображено предлагаемое устройство, на фиг. 2 — укладка арматуры в кассете.

Устройство для нанесения клеевых покрытий содержит корпус 1, емкость

2 сбора брызг, установленную в гослед ней центрифугу 3, вспомогательные емкости 4 и 5, предназначенные соответственно для воды и клея, насос 6, привод центрифуги и насоса, содержащий электродвигатель 7 и упругие муфты 8, трубопровод 9 с напорными участ ками 10 и 11, подключенными .соответственно к емкости сбора брызг и вспомо гательной емкости 4 ° Напорный участок

10 оснащен насадкой 12, направленной

2 производительности, качества покрьг. тия, надежности и улучшение условий труда. Устройство снабжено вспомогательной емкостью с водой, насосом и трубопроводом для циркуляции воды между емкостями. Причем хотя бы один напорный участок трубопровода содержит насадку для распьшенйя воды. Насадка направлена на глухую наружную стенку центрифуги. Кассета для установки арматуры выполнена в форме концентрично соединенных цилиндрических решеток. 1 з.п. ф-лы, 2 ил. на глухую наружную стенку центрифуги Гр

3. В центрифуге установлены кассета

13 с арматурой 14. С:

Устройство работает следующим образом.

Уложенную в кассету 13 арматуру 14 погружают в емкость 5 с клеем. Включают на 20-30 с центрифугу и насос для смачивания водой емкости 2 сбора брызг. Затем кассету 13 перемещают в центрифугу и фиксируют. Включают центрифугу и насос на время, необходимое для удаления избытков клея и его сушку. При этом вода по напорному участку 10 поступает в емкость сбора брызг, распыляется насадкой 12 и наружной стенкой вращающейся центрифуги, и емкость 2 заполняется водяной пылью, Причем вокруг нижней части центрифуги образуегся водяная завеса, препятствующая выбросу токсичных, взрывоопасных паров и аэрозолей клея, и его фракций в емкость сбора брызг и затем в окружающую среду.

16 1 3192, Избытки клея выбрасываются из отверстий днища центрифуги, коагулируют в капли и остаются в воде до окончания обработки. Насосом обеспечивается постоянное перемещение воды, что npel дотвращает образование значительных сгустков клея. Через кассету при вращении. центрифуги движется воздушный поток, арматура. сушится. По окон- 1О чании обработки арматура удаляется из кассеты, а вода с остатками клея сливается.

Использование данного устройства позволяет повысить производительность 15 процесса за счет увеличения частоты вращения центрифуги, а следовательно, сокращения времени сушки, а также надежность и улучшает условия труда °

Формула из о бретения 20

Устройство для нанесения клеевых . покрытий, содержащее корпус, емкость сброса брызг, установленную в ней центрифугу с кассетой для покрываемой арматуры, привод центрифуги, о тл и ч а ю щ е е с я тем, что, с це1 лью повышения производительности, надежности и улучшения условий труда, оно содержит вспомогательную емкость а водой, насос и трубопровод для циркуляции воды между емкостями, причем хотя бы один напорный участок трубопровода содержит насадку, направленную на глухую наружную стенку центрифуги для распыления воды.

2. Устройство по и. 1, о т л и— ч а ю щ е е с я тем, что, с целью повышения качества покрытия арматуры, кассета выполнена в форме концентрично соединенных цилиндрических решеток.

1613192

Составитель М. Богатырева

Редактор И. Касарда Техред Л.Сердюкова Корректор Т. Малец

Заказ 3852 Тираж 553 . Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул. Гагарина, 101
