Ножницы для резки металлолома
Иллюстрации
Показать всеРеферат
Изобретение относится к обработке металлов давлением и может быть использовано для резки длинномерного металлолома. Цель изобретения - повышение производительности резки. Ножницы содержат станину, балку с размещенным на ней нижним ножом 10, двуплечий рычаг 1, установленный с возможностью поворота на оси балки от привода 6, смонтированного на одном плече двуплечего рычага 1, на другом плече которого установлен верхний подвижный нож, ножницы также снабжены толкателем 14, с канавкой, шарнирно установленным на конце нижнего ножа, телескопической тягой, концы которой связаны с пальцами, один изкоторых размещен на толкателе, а другой-на верхнем подвижном ноже 9, и дополнительным пальцем 11, установленным на удаленном от оси балки конце верхнего ножа. При работе ножниц, толкатель 14 захватывает металлолом, поворачивается навстречу двуплечему рычагу 1, заталкивая металлолом в зев ножниц. При этом палец 11 заходит в канавку толкателя, происходит надежный прижим металла, с последующим резом. 8 ил.

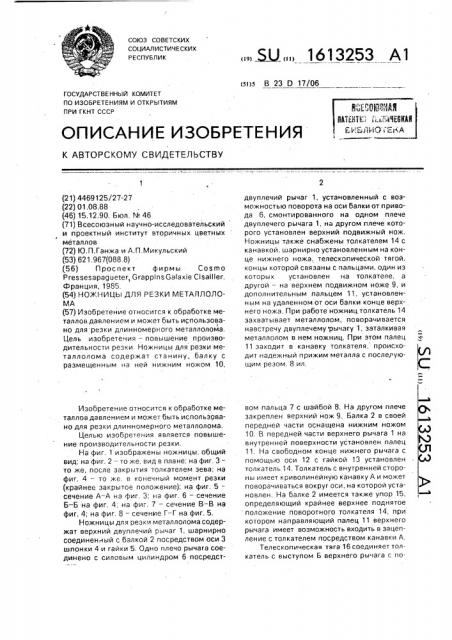

СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (51)s В 23 0 17/06
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4469125/27-27 (22) 01.08.88 (46) 15.12.90. Бюл. N. 46 (71) Всесоюзный научно-исследовательский и проектный институт вторичных цветных
Р металлов (72) Ю,П.Ганжа и А.П.Микульский (53) 621.967(088.8) .(56) П р о с и е к т ф и р м ы С î s m o
Pressesapagueter, Grapplns Galaxie Cisailier.
Франция, 1985. (54) НОЖНИЦЫ ДЛЯ РЕЗКИ МЕТАЛЛОЛОМА (57) Изобретение относится к обработке металлов давлением и может быть испольэоваI но для резки длинномерного металлолома.
Цель изобретения — повышение производительности резки. Ножницы для резки металлолома содержат станину, балку с размещенным на ней нижним ножом 10, Изобретение относится к обработке металлов давлением и может быть использрвано для резки длинномерного металлолома.
Целью изобретения является повышение производительности резки.
На фиг. 1 изображены ножницы, общий вид; на фиг. 2- тоже, вид в плане; на фиг.3— то же, после закрытия толкателем зева; на фиг. 4 — то же. в конечный момент резки (крайнее закрытое положение); на фиг. 5— сечение А — А на фиг. 3; на фиг. 6 — сечение
Б — Б на фиг, 4; на фиг. 7 — сечение В-В на фиг. 4; на фиг. 8 — сечение Г-Г на фиг. 5.
Ножницы для резкл металлолома содержат верхний двуплечий рычаг 1. шарнирно соединенный с балкой 2 посредством оси 3 шпонки 4 и гайки 5. Одно плечо рычага соединено с силовым цилиндром 6 посредст„„. Ю „„1613253 А1 двуплечий рычаг 1, установленный с воэможностью поворота на оси балки от привода 6, смонтированного на одном плече двуплечего рычага 1, на другом плече которого установлен верхний подвижный нож, Ножницы также снабжены толкателем 14 с канавкой, шарнирно установленным на конце нижнего ножа, телескопической тягой, концы которой связаны с пальцами, один из которых установлен на толкателе, а другой — на верхнем подвижном ноже 9, и дополнительным пальцем 11, установленным на удаленном от оси балки конце верхнего ножа. При работе ножниц толкатель 14 захватывает металлолом, поворачивается навстречу двуплечему рычагу 1, заталкивая металлолом в нем ножниц, При этом палец
11 заходит в канавку толкателя, происходит надежный прижим металла с послелующим резом. 8 ил. вом пальца 7 с шайбой 8. На другом плече закреплен верхний нож 9. Балка 2 в своей передней части оснащена нижним ножом
10. B передней части верхнего рычага 1 на внутренней поверхности установлен палец
11. На свободном конце нижнего рычага с помощью оси 12 с гайкой 13 установлен толкатель 14. Толкатель с внутренней стороны имеет криволинейную канавку А и может поворачиваться вокруг оси, на которой установлен. На балке 2 имеется также упор 15, определяющий крайнее верхнее поднятое положение поворотного толкателя 14, при котором направляющий палец 11 верхнего рычага имеет возможность входить в зацепление с толкателем посредством канавки А.
Телескопическая тяга 16 соединяет толкатель с выступом Б верхнего рычага с пог" 4
4 i5 мощьк> пальцев 17. и 16. Пальцы "7 и 18 установлены на толкателе и на выступе Б верхнего рычага эксцентрично осям вращения тол кателя и верхнего рычага.
Телескопическая тяга 16 состоит иэ цилиндрического корпуса 19, неподвижного стержня 20, закрепленного в корпусе с одной стороны (например, с помощью резьбы), и подвижного стержн 21, охватываемого корпусом с другой стороны. Корпус 19 имеет кольцевую проточку В, а в подвижном стержне находятся шарики 22, установленные в поперечном отверстии стержня и подпружиненные пружиной 23. Шарики 22 сг5ужат для фиксации подвижного стержня в крайнем задвинутом положении относительно цилиндрического корпуса 19.
Ножницы работают следующим образом.
Ножницы в исходном положении, т,е, при раскрытом зеве и опущенном толкателе
14, подводят к разрезаемому металлолому и внедряют в него, Так как талкатель опущен (повернут вперед), металлолом беспрепя.гственно попадает на толкатель и частично ка балку. Включается силовой цилиндр 6 и поворачивается верхний двуплечий рычаг 1.
Палец 18 при опускании верхнего двуплечего рычага тянет эа собой подви>кный стержень 21, который зафиксирован в цилиндрическом корпусе 19 с помощью шариков 22, упирающихся в кольцевую flpQTo ;,:<ó
В цилиндрического корпуса. Цилиндрический корпус телескопической тяги посредством пальца 17 передает движение поворотному толкателю. Толкатель, эахвать зая н.:=.:ход-щийся на нем металлолом, поворач.;.гается::- австречу верхнему ры агу, заталкивая металлолом в =ев ножниц. l3 тот момент, когда толкатель занимает верхнее положение, ан упираегся своей ни>кне; ястык в упор I5 и ос:ганавл.i вается, Пс .. :гоlë усилие, действующее HB i одви><ный i,lGpжень достигает максимального значения, при котором шарики, преодолевая жесткость пружины, освобождают кольцевую проточку и подвижный стержень получает
5 возможность выдвигаться из цилиндрического корпуса. При дальнейшем повороте верхнего рычага его направляющий палец
11 входит в подвижное зацепление с канав-„ кой А толкателя. Палец 11 скользит по ка10 навке А толкателя, ножи сближаются и вступают во взаимодействие в разрезаемым металлоломом, Во время резки зев ножниц замкнут толкателем, вследствие чего предотвращается выталкивание металло15 лома иэ зоны резки.
Формула изобретения
Ножницы для резки металлолома, со20 держащие станину. балку с установленными на ней нижним ножом и осью, двуплечий рычаг, установленный с возможностью поворота на оси балки, верхний нож, установленный на одном из плеч двуплечего рычага, 25 и привод поворота двуплечего рычага, связанный со свободным его плечом, о т л и ч аю щ и е с я тем, что, с целью повышения производительности, они снабжены толкателем, шарнирно установленным на конце 30 нижнего конца, удаленном от оси балки, пальцами, один из которых установлен на толкатег е со смещением относительно его шарнирной оси, а другой — на двуплечем рьиаге со смещением относительно оси его
35 поворота, 1елескопической тягой, концы которой связаны с укаэанными пальцами и дополнительным пальцем, установленным н;; кон -;;:.ерхнего подви>кного ножа, удале:-:,<.,и от оси балки, при этом на поверхно40 сти толкателя выполнена канавка, а дополнительный палец установлен с воэможностью перемещения по указанной каHBBKP.
1613253
1613253
