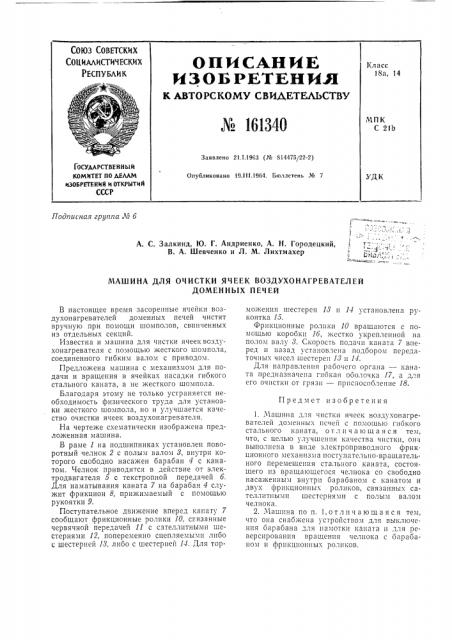

СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
ОПИСА НИЕ
ИЗОБРЕТЕНИМ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ № 161340
Класс
18а, 14
МПК
С 21Ь
Заявлено 21.1.1963 (¹ 814475122-2) ГОСУДАРСТВЕ Н Н Ы И
КОМИТЕТ ПО ДЕЛАМ
ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ
СССР
1улублнковано 19.111.1964. Бюллетень № 7
УДК
Подписная группа № б
А. С. Залкинд, Ю. Г. Андриенко, А. Н. Городецкий, В. А. Шевченко и Л. М. Лихтмахер
МАШИНА ДЛЯ ОЧИСТКИ ЯЧЕЕК ВОЗДУХОНАГРЕВАТЕЛЕЙ
ДОМЕННЫХ ПЕЧЕЙ
Предмет изобретения
В настоящее время засоренные ячейки воздухонагревателей доменных печей чистят вручную при помощи шомполов, свинченных из отдельных секций.
Известна и машина для чистки ячеек воздухонагревателя с помощью жесткого шомпола, соединенного гибким валом с приводом.
Предложена машина с механизмом для подачи и вращения в ячейках насадки гибкого стального каната, а не жесткого шомпола.
Благодаря этому не только устраняется необходимость физического труда для уcTBHQBки жесткого шомпола, но и улучшается качество очистки ячеек воздухонагревателя.
На чертеже схематически изображена предложенная машина.
В раме 1 на подшипниках установлен поворотный челнок 2 с полым валом 8, внутри которого свободно насажен барабан 4 с канатом. Челнок приводится в действие от электродвигателя 5 с текстропной передачей б.
Для наматывания каната 7 на барабан 4 служит фрикцион 8, прижимаемый с помощью рукоятки 9.
Поступательное движение вперед канату 7 сообщают фрикционные ролики 10, связанные червячной передачей 11 с сателлитными шестернями 12, попеременно сцепляемыми либо с шестерней 13, либо с шестерней 14. Для торможения шестерен 13 и И установлена рукоятка 15.
Фрпкционные ролики 10 вращаются с помощью коробки 1б, жестко укрепленной на полом валу 8. Скорость подачи каната 7 вперед и назад установлена подбором передаточных чисел шестерен 18 и И.
Для направления рабочего органа — каната предназначена гиокая оболочка li, а для его очистки от грязи — приспособление 18.
1. Машина для чистки ячеек воздухонагревателей доменных печей с помощью гибкого стального каната, отличающаяся тем, что, с целью улучшения качества чистки, она выполнена в виде электроприводного фрикционного механизма поступательно-вращательного перемещения стального каната, состоящего из вращающегося челнока со свободно насаженны;f внутри барабаном с канатом и двух фрикционных роликов, связанных сателлитпымп шестернями с полым валом челнока.
2. Машина по п. 1,отличающаяся тем, что она снабжена устройстLом для выключения барабана для намотки каната и для реверсированпя вращения челнока с барабаном и фрпкцпо пых роликов, К 161340
