Поршневая машина

Поршневая машина

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению, а именно к поршневым машинам. Целью изобретения является повышение мощности и поршневой машины. Поршневая машина содержит корпус 1, соосно расположенные поршень 5, рабочий цилиндр 2, дополнительный подвижный цилиндр 15 и дополнительный неподвижный цилиндр 24, размещенные в поршне выходной вал 8 и передаточный механизм одностороннего действия. Дополнительный неподвижный цилиндр 24 и поршень 5 установлены в корпусе 1 неподвижно, и цилиндры 2 и 15 - подвижно с возможностью возвратно-поступательного перемещения. Торцы цилиндров 2, 15 и 24 закрыты крышками 3, 4, 17, 18, 25, 26 соответственно, причем между торцовыми поверхностями поршня 5 и рабочего цилиндра 2, между торцовыми поверхностями дополнительного подвижного цилиндра 15 и рабочего цилиндра 2 и между торцовыми поверхностями дополнительного неподвижного и дополнительного подвижного цилиндров 24 и 15 образованы рабочие камеры 6, 7, 19, 20, 27, 28 соответственно. Поршень 5, рабочий цилиндр 2 и дополнительный подвижный цилиндр 15 снабжены пазами 9, 10, 16, выполненными на них цилиндрических поверхностях, а передаточный механизм снабжен двумя парами щек 13 и 21 с установленными в них пальцами 14 и 22. Щеки 13 и 21 размещены соотвественно в пазах 9 и 10 поршня 5 и рабочего цилиндра 2, а пальцы 14 и 22 - соответственно в пазах 10 и 16 рабочего цилиндра 2 и дополнительного подвижного цилиндра 15 с возможностью перемещения в них. Благодаря наличию дополнительных подвижного и неподвижного цилиндров 15 и 24 с крышками 17, 18, 25, 26 в поршневой машине образованы две пары дополнительных рабочих камер 19, 20, 27, 28, в результате чего достигается повышение мощности машины. 1 з.п. ф-лы, 2 ил.

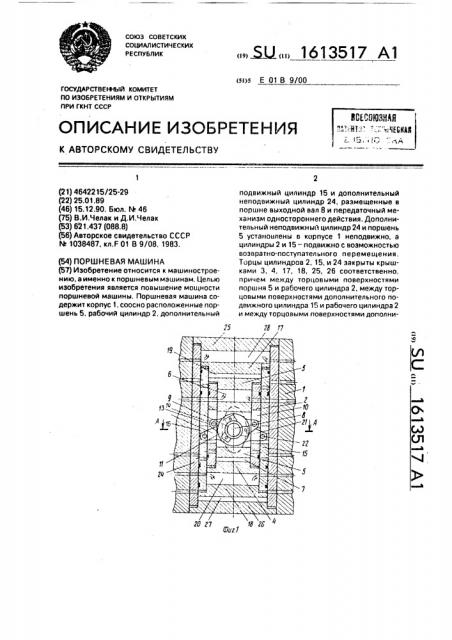

СОЮЗ СОВЕТСКИХ

СОЦИА/МИСТИЧЕСКИХ

РЕСПУБЛИК (si)s Е 01 В 9/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Д 17

11

Z4 гаг7 а гС

6ыг1 (21) 4642215/25-29 (22) 25.01.89 (46) 15.12.90, Бюл. Q 46 (75) В.И,Челак и Д,И.Челак (53) 621.437 (088.8) (56) Авторское свидетельство СССР лв 1038487, кл.F 01 В 9/08, 1983. (54) ПОРШНЕВАЯ МАШИНА (57) Изобретение относится к машиностроению, а именно к поршневым машинам. Целью изобретения является повышение мощности поршневой машины. Поршневая машина содержит корпус 1, соосно расположенные поршень 5, рабочий цилиндр 2, дополнительный. ЫЛ» 1613517 А1 подвижный цилиндр 15 и дополнительный неподвижный цилиндр 24, размещенные в поршне выходной вал 8 и передаточный механизм одностороннего действия. Дополнительный неподвижный цилиндр 24 и поршень

5 установлены в корпусе 1 неподвижно, а цилиндры 2 и 15 — подвижно с возможностью возвратно-поступательного перемещения, Торцы цилиндров 2, 15, и 24 закрыты крышками 3, 4, 17, 18, 25, 26 соответственно, причем между торцовыми поверхностями поршня 5 и рабочего цилиндра 2, между торцовыми поверхностями дополнительного подвижного цилиндра 15 и рабочего цилиндра 2 и между торцовыми поверхностями дополни1613517 дра 15

40 тельного неподвижного и дополнительного подвижного цилиндров 24 и 15 образованы рабочие камеры 6, 7, 19, 20, 27, 28 соответственно. Поршень 5, рабочий цилиндр 2 и дополнительный подвижный цилиндр 15 снабжены пазами 9, 10, 16, выполненными на их цилиндрических поверхностях, а передаточный механизм снабжен двумя йарами щек 13 и 21 с установленными в них пальцами

14 и 22. Щеки 13 и 21 размещены соответственно в пазах 9 и 10 поршня 5 и рабочего

Изобретение относится к машиностроению, а именно к поршневым машинам для преобразования возвратно-поступательного движения во вращательное, Целью изобретения является повышение мощности поршневой машины.

На фиг.1 представлена поршневая машина, продольный разрез; на фиг.2 — разрез

А — А на фиг.1.

Поршневая машина содержит корпус 1, рабочий цилиндр 2 с торцовыми крышками

3 и 4, поршень 5, установленный в цилиндре

2 с образованием рабочих камер 6 и 7 между торцами поршня 5 и крышками 3 и 4 цилиндра 2, размещенные в поршне 5 выходной вал 8 и передаточный механизм одностороннего действия, поршень 5 установлен неподвижно, цилиндр 2 с возможностью возвратно-поступательного перемещения, поршень 5 и цилиндр 2 имеют пазы 9 и 10, выполненные на их цилиндрических поверхностях, передаточный механизм имеет обгонные муфты 11 и 12, установленные на выходном валу 8 и выполненные в виде колец, имеющих на внешней поверхности щеки 13 с установленными в них пальцами 14, щеки 13 размещены в пазах 9 поршня 5, а пальцы 14 — в пазах 10 цилиндра 2 с возможностью перемещения в них.

Кроме того, машина снабжена дополнительным подвижным цилиндром 15 с пазами 16 на его наружной поверхности и с торцовыми крышками 17 и 18, охватывающими рабочий цилиндр 2 с возможностью возвратно-поступательного перемещения и образования двух дополнительных рабочих камер 19 и 20 между внутренними торцовыми поверхностями крышек 17 и 18 дополнительного подвижного цилиндра 15 и наружными торцовыми поверхностями крышек 3 и 4 рабочего цилиндра 2, а передаточный механизм снабжен дополнительной парой щек 21 с установленными в них пальцами 22, причем дополнительные щеки 21

35 цилиндра 2, а пальцы 14 и 22- соответственно в пазах 10 и 16 рабочего цилиндра 2 и дополнительного подвижного цилиндра 15 с возможностью перемещения в них. Благодаря наличию дополнительных подвижного и неподвижного цилиндров 15 и 24 с крышками 17, 18, 25, 26 в поршневой машине образованы две пары дополнительных рабочих камер 19, 20, 27, 28, в результате чего достигается повышение мощности машины.

1 з.п. ф-лы, 2 ил. передаточного механизма размещены в пазах 9 и 10 поршня 5 и рабочего цилиндра

2, пальцы 22 дополнительных щек 21 — в пазах 16 дополнительного подвижного цилиндра 15 с возможностью перемещения в них, причем пазы 16 выполнены крестообразными, каждая щека 13 с пальцами 14 размещена в пазах 10 рабочего цилиндра

2 и расположена в одной плоскости с щекой 21 с пальцами 22, размещенными в пазах 16 дополнительного подвижного цилиндра 15 и жестко соединена с ней с образованием единой детали, а продольные оси этих щек 13 и 21 расположены осесимметрично относительно продольной оси выходного вала 8. Поршень 5 жестко связан с корпусом 1 втулками 23, через втулки

23 поршень 5, рабочий и дополнительный цилиндры 2 и 15 свободно проходят выходной вал 8, выполненный цилиндрическим и закрепленным в корпусе 1 с возможностью вращения, контакт между поршнем 5 и валом 8 отсутствует. Машина может содержать дополнительный неподвижный цилиндр 24, установленный в корпусе 1 соосно поршню 5 и охватывающим дополнительный подвижный цилиндр 15, причем дополнительный неподвижный цилиндр 24 с торцов закрыт крышками 25 и 26 с образованием двух дополнительных рабочих камер 27 и 28 между внутренними торцовыми поверхностями крышек 25 и 26 неподвижного дополнительного цилиндра 24 и наружными торцовыми поверхностями крышек

17 и 18 дополнительного подвижного цилинПоршневая машина работает следующим образом.

При перемещении цилиндров 2 и 15 относительно поршня 5 и неподвижного цилиндра 24, обусловленном работой рабочих камер 6, 7, l 9,, 20, 27, 28 соответственно, обгонные муфты 11 и 12 совершают маятниковое вращение относительно вы1613517

40 ходного вала 8 вследствие кинематической связи щек 13 и 21, обгонных муфт 11 и 12 с пазами 10 и 16, соответственно цилиндров

2 и 15, причем обгонные муфты 11 и 12 друг относительно друга совершают вращение в противофазе, а цилиндры 2 и 15 совершают поступательное движение в противоположных направлениях.

Таким образом, при любом направлении движения цилиндров 2 и 15 каждая из обгонных муфт 11 и 12 поочередно сцепляется с выходным BB/loM 8 и тем самым обеспечивает передачу прямолинейного движения цилиндров 2 и 15 на выходной вал 8, который совершает вращательное движение в одном направлении. Одна из обгонных муфт 11 и 12 работает вхолостую, а другая обеспечивает передачу движения с цилиндров 2 и 15 на выходной вал 8. При изменении направления движения цилиндров 2 и 15 каждая иэ обгонных муфт 11 и 12 меняет режим работы с холостого на рабочий и наоборот, Формула изобретения

1. Поршневая машина, содержащая корпус, рабочий цилиндр с торцовыми крышками, поршень, установленный в цилиндре с образованием рабочих камер между торцами поршня и крышками цилиндра, и размещенные в поршне выходной вал и передаточный механизм одностороннего действия, при этом поршень установлен неподвижно. цилиндр — с возможностью возвратно-поступательного перемещения, п о ршень и цилиндр имеют пазы, выполненные на их цилиндрических поверхностях, передаточный механизм — щеки с установленными в ним пальцами, щеки размещены в пазах поршня, а пальцы — в пазах цилиндра с возможностью перемещения в них, отл ича ю щая с я тем, что,с целью повышения мощности, машина снабжена дополнительным подвижным цилиндром с пазами на его наружной поверхности и с торцовыми крышками, охватывающими рабочий цилиндр с возможностью возвратно-поступательного перемещения и образования двух дополнительных рабочих камер между внутренними торцовыми поверхностями крышек дополнительного подвижного цилиндра и наружными торцовыми поверхностями крышек рабочего цилиндра, а передаточный механизм снабжен дополнительной парой щек с установленными в них пальцами, причем дополнительные щеки передаточного механизма размещены в пазах поршня и рабочего цилиндра, пальцы дополнительных щек — в пазах дополнительного подвижного цилиндра с воэможностью перемещения в них, каждая щека с пальцами, размещенными в пазах рабочего цилиндра, расположена в одной плоскости с щекой с пальцами, размещенными в пазах дополнительного подвижного цилиндра, и жестко соединена с ней с образованием единой детали, а продольные оси этих щек расположены осесимметрично относительно продольной оси выходного вала, 2.Машина по п,1, отличающаяс я тем, что она снабжена дополнительным неподвижным цилиндром, установленным в корпусе соосно поршню и охватывающим дополнительный подвижный цилиндр, причем дополнительный неподвижный цилиндр с торцов закрыт крышками с образованием двух дополнительных рабочих камер между внутренними торцовыми поверхностями крышек дополнительного неподвижного цилиндра и наружными торцовыми поверхностями крышек дополнительного подвижного цилиндра.

1613517

A-A бог.2.

Составитель А, Павлов

Редактор О, Спесивых Техред М.Моргентал Корректор М. Пожо

Заказ 3868 Тираж 448 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
