Каменно-земляная плотина гидроэлектростанции

Каменно-земляная плотина гидроэлектростанции

Иллюстрации

Показать все

Реферат



Изобретение относится к гидротехническому строительству и может быть использовано при возведении плотин из местных материалов в районах с суровыми климатическими условиями. Цель изобретения - повышение надежности плотины за счет предотвращения механического воздействия воды обогрева на противофильтрационный элемент и повышения эффективности обогрева, а также экономия средств за счет упрощения устройства для обогрева и увеличения выработки электроэнергии на гидроэлектростанции. Плотина содержит грунтовое ядро 1, фильтры 2 и 3 с верховой стороны. Фильтры 4 и 5 размещены с низовой стороны плотины. Боковые призмы плотины выполнены из каменной наброски, а оголовок - из непучинистого грунта 8. Плотина также включает пленки 9 и 10, перфорированную трубу 11 и трубу 12, по которой насосом подают высокотемпературную воду из системы охлаждения оборудования гидроэлектростанции. Пленка 9 уложена на гребень ядра 1 под перфорированную трубу 11 и выведена на фильтр 4, а пленка 10 уложена в фильтре 4 в средней по высоте части плотины. 2 з.п. ф-лы, 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTOPCKOMV СВИДЕТЕЛЬСТВУ

8 11 9

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flQ ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4637597/23-15 (22) 12.01.89 (46) 15.12.90. Бюл. № 46 (71) Восточно-Сибирское отделение Всесоюзного проектно-изыскательского и научно-исследовательского института «Гидоопроект» им. С. Я. Жука и Сибирский филиал Всесоюзного научно-исследова гельского института гидротехники им. Б. Е. Веденеева (72) Влад. Il. Ягин, Вас. П. Ягин, H. А. Шахов и Н. П. Кулигин (53) 624.82 (088.8) (56) Авторское свидетельств СССР

¹ 1067131, кл. F. 02 В 7/06, 1982.

Авторское свидетельство СССР № 1301913, кл. F. 02 В 7/06, 1985. (54) КАМЕННО-ЗЕМЛЯНАЯ ПЛОТИНА

ГИДРОЭЛЕКТРОСТАНЦИИ (57) Изобретение относится к гидротехническому строительству и может быть использовано при возведении плотин из местных материалов в районах с суровыми климати„„SU„„1613531 д ) (51)5 Е 02 В 7/06

2 ческими условиями. Цель изобретения — повышение надежности плотины за счет предотвращения механического воздействия воды обогрева на противофильтрационный элемеп1 и повышения эффективности обогрева, а также экономия средств за счет упрощения устройства для обогрева и увеличения выработки электроэнергии на гидроэлектростанции. Плотина содержит груHToвое ядро 1, фильтры 2 и 3 с верховой стороны. Фильтры 4 и 5 размещены с низовой стороны плотины. Боковые призмы плотины выполнены из каменной наброски, а оголовок — ит непучинпстого грунта 8. Г!лотина также включает пленки 9 и 10, перфорированную трубу I и труоу 12, по которой насосом подают высокотемпературную воду из системы охлаждения оборудования гидроэлектростанции. Пленка 9 уложена на гребень ядра 1 под перфорированную трубу 11 и выведена на фильтр 4, а пленка 10 уложена в фильтре 4 в средней по высоте части плотины. 2 з.п.ф-лы, 1 ил.

1613531

Формула изобретения

Изобретение относится к гидротехническому строительству и может быть использовано при возведении плотин из местных материалов в районах с суровыми климатическими условиями.

Цель изобретения — повышение надежности плотины за счет предотвращения механического воздействия воды обогрева на противофильтрационный элемент, повышения эффективности обогрева и экономии средств, за счет упрогцения устройства для обогрева и за счет увеличения выработки электроэнергии на гидроэлектростанции.

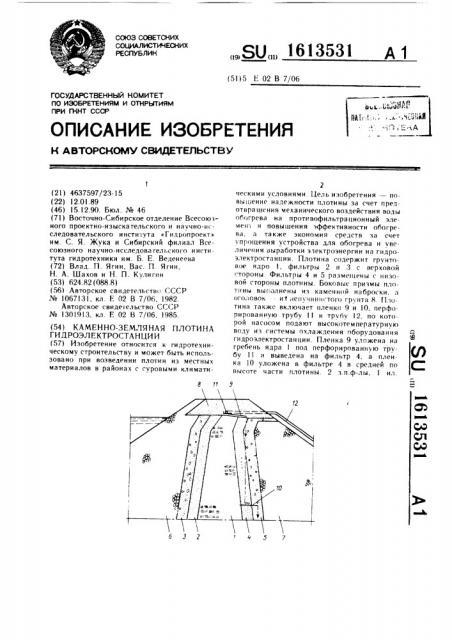

На чертеже показана каменно-земляная плотина, поперечный разрез.

Плотина содержит грунтовый противофильтрационный эпемент в виде ядра 1, фильтры 2 и 3 с верховой стороны, фильтры 4 и 5 с низовой стороны, боковые призмы из каменной наброски (верховую 6 и низовую

7), оголовок 8 из непучинистого грунта, пленки 9 и 10, перфорированную трубу ll и трубу 12. Пленка 9 водонепроницаемо покрывает гребень ядра 1 и выведена на фильтр 4, а пленка 10 уложена в фильтре 4 в срелней по высоте части плотины с уклоном в сторону нижнего бьефа и заведена в ядро 1.

Перфорированная труба 11 уложена вдоль плотины выше пленки 9 в оголовке 8 со смещением в сторону верхнего бьефа от середины гребня ядра 1 и трубой 12 соединена с насосом. который приемной трубой соединен со сливным бассейном системы охлаждения оборудования электростанции (насос, приемная труба, сливной бассейн системы охлаждения оборудования электростанции на чертеже не показаны).

Регулирование тем ператчрного режима низовых фильтров и призмы плотины осуществляется слепую)цим образом.

Отработанная в системе охлаждения оборупования электростанции вола из спивного бас< ейна насосом (не показаны) по трубе 12 подается B перфорированную тру6v 11, из которой Il<) пленке 9 стекает в фи.пьтр 4, а затем, после ее отвода пленкой 10 от низовой грани ядра 1, вода стекает в фильтр 5 и лалыпе в основание плотины. Но время движения вода обогревает материал плотины, предохраняя ядро 1 и низовые фильтры 4 и 5 от промерзания и создавая в НН запас тепла. В случае, ес.пи грчнт оголовка 8 или фильтры 4 и 5 были проморожены при возведении плотины, вода произвоlHT их оттайку. Одновременно пленка 1!) и< рехватывает профильтровавшуюся чер«п< рхнюю часть ядра 1 воду и отводит ее <и чара 1 в фильтр 5, предохраняя, таким образом, ядро 1 от размыва.

Вол» из системы охлаждения может подаваться в плотину круглогодично с температурой обычно выше 25 — 30 Г, поэтому воды из системы охлаждения требуется в

6 — 7 раз меньше, чем при подаче воды из верхнего бьефа. Расход электроэнергии на подачу теплой воды из системы охлаждения на гребень плотины также будет меньше в

5 — 6 раз, чем дополнительно вырботанная электроэнергия из сэкономленной в верхнем бьефе воды. При этом для обогрева теплой водой потребуется обычно только одна перфорированная труба.

Поскольку воду в систему охлаждения оборудования, например в гидроэлектростанции, обычно подают из верхнего бьефа без участия насоса и на выходе из системы вода имеет остаточный напор, сливной бассейн (не показан) может быть расположен на промежуточной отметке между уровнями воды в бьефах, что дополнительно уменьшит расход электроэнергии при обогреве плотины.

Контроль за температурным режимом зоны обогрева осуществляется с помощью дистанционных преобразователей температчры (не показаны).

1. Каменно-земляная плотина гидроэлектростанции, включающая грунтовый противофильтрационный элемент, фильтры, боковые призмы, оголовок из пепччинистого грунта и устройство для обогрева водою противофильтрациопного элемента и фильтров, выполненное в виде перфорированной грубы, расноло кс иной и в ()xHE é ча< TH плогины и вдоль ее тела и соединенной посредством труб и насоса с водоисто:IHHKoM, отличающаяся тем, что, с целью повышения надежности плотины за счет I .ð< äîòâðàùåíHÿ механического воздействия воды обогрева на противофильтрационный элемент, повышения эффективности обогрева и экономии средств за счет упрощения устройства для обогрева и за счет увеличения выработки электроэнергии на гидроэлектростанции, гребень противофильтрационного элемента покрыт пленкой, а перфорированная труба расположена над пленкой, при этом пленка выведена в сторону нижнего бьефа за пределы гребня противофильтрационного элемента, а в качестве водоисточника использована вода, отработанная в системе охлаждения оборудования гидроэлектростанции.

2. Плотина гидроэлектростанции по п. I, отличающаяся тем, что гребень противофильтрационного элемента выполнен с уклоном в сторону нижнего бьефа.

3. Плотина гидроэлектростанции по п. 1, отличающаяся тем, что в средней по высоте части плотины у низовой грани ядра и с уклоном в сторону нижнего бьефа в фильтре размещена дополнительная пленка.
