Устройство для удаления нефтепродуктов из сточных вод

Устройство для удаления нефтепродуктов из сточных вод

Иллюстрации

Показать все

Реферат



Изобретение касается охраны окружающей среды. Цель изобретения - повышение эффективности работы устройства за счет обеспечения многократного отжима сорбента. Устройство включает перфорированный барабан 13 с приводом, бесконечный транспортер, на котором установлены с возможностью вращения отжимные ролики 19 и лоток для отвода нефтепродуктов. К осям роликов 19 прикреплены совки 20 для транспортировки сорбента, которые снабжены вращающимися роликами 21, взаимодействующими с роликами 19. При вращении транспортера совки 20 захватывают сорбционный материал, насыщенный нефтью. Сорбционный материал попадает сначала между роликами 19 и 20, а далее между роликами 19 и барабаном 13, где и происходит дальнейший его отжим. Изобретение позволяет повысить эффективность сбора нефти в результате многократного отжима сорбционного материала. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5l)5 E 02 В 15/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

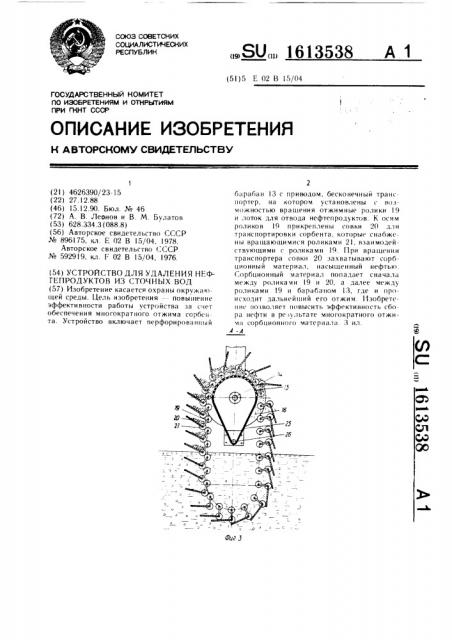

Фиг 3

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4626390/23-15 (22) 27. 12.88 (46) 15.12.90. Бюл. № 46 (72) А. В. Леонов и В. М. Булатов (53) 628.334.3 (088.8) (56) Авторское свидетельство СССР № 8961 75, кл. Е 02 В 15/04, 1978.

Авторское свидетельство СССР № 592919, кл. Е 02 В 15/04, 1976. (54) УСТРОЙСТВО ДЛ Я УДАЛЕН И Я НЕФГЕПРОДУКТОВ ИЗ СТОЧНЫХ ВОД (57) Изобретение касается охраны окружающей среды. Цель изобретения — — повышение эффективности работы устройства за счет обеспечения многократного отжима сорбе»та. Устройство включает перфорирован»ый

ÄÄSUÄÄ 1613538 A 1 барабан 13 с приводом, бесконечный транспортер, на котором установлены « возможностью вращения отжимные ролики 19 и лоток для отвода нефтепродуктов. К осям роликов !9 прикреплены совки 20 для транспортировки сорбента, которые снабжены вращающимися роликами 21, взаимодействующими с роликами 19. При вращении тра нс портера со вки 20 за х ва тыва ют сорбционный материал, насыщенный нефтьк .

Сорбционный материал попадает сначала между роликами 19 и 20, а далее между роликами 19 и барабаном 13, где и происходит дальнейший его отжим. Изобретение позволяет повысить эффективность сбора нефти в результате многократного отжима сорбционного материала. 3 ил.

А -,4

1613538

Изобретение относится к охране окружающей среды, в частности к устройствам для очистки жидкостей от нефтепродуктов.

Цель изобретения — повышение эффективности работы устройства за счет обеспечения многократного отжима сорбента.

На фиг. 1 изображено устройство, общий нид; на фиг. 2 — T() же, вид в плане; на фиг. 3 — разрез А — А на фиг. I.

Устройство для удаления масел и нефтепродуктов из сточных вод состоит из цилиндрического корпуса 1, по оси которого расположена колонна 2, на которой установлен привод 3, зубчатое колесо 4 и корпус подшипников 5. В корпусе подшипников 5 установлен хвостовик 6 вращающейся стрелы 7, состоящей из балки 8, подвески 9, противовеса 10 и конического колеса 11

Колесо 11 находится в зацеплении с шестерней !2, закрепленной на валу привода 3.

11а подвеске 9 жестко закреплен перфорированный барабан 13, через который проходит î h 14 транспортера 15, приводимого во вращение посредством звездочек !

6, 17.

Звездочки !6, 17 установлены на оси 14, проходящей через подвеску 9 и имеющей шестерню 18, находящуюся в зацеплении с зубчатым колесом 4. Транспортер включает бесконечную цепь валков 19. к каждому из которых прикреплен совок 20 с дополнительным валком 21. Валки !9 и 21 установзены «возможностью вращения вокруг своей ос и. 1асть транспортера 15 опуцц на в корllу« I, запили«нный обрабатываемой жнд костью, eмешанной с сорбционным материалом По периферии корпуса установлен трубопроно 22 с отверстиями 23 для lloдачи исходной загрязненной жидкости и прямоток 24 для «бора масел и нефтепродуктов, поступающих из лотка 25 барабана

l,3 через иатрубок 26.

Устройство работает следую1цим образом.

Под действием привода 3 стрела 7 поворачивается вокруг своей оси При этом шестерня 18, иереKdThlBdRcb Il() убчатому

4 колесу 4, вызывает вращение оси 14, а вместе с ней и приводных звездочек 16, 17, которые приводят в действие транспортер 15.

При подъеме транспортера 15 совки 20 захватывают сорбционный материал. При

5 взаимодействии валков 19 с перфорированной поверхностью барабана 13 происходит его перекатывание по нему, а валка 21 — по валку 19, что обеспечивает при попадании насыщенного нефтью сорбционного материала между валками 19 и 21, или между валками 19 и барабаном 13 его многократный отжим.

Отжатые масла и нефтепродукты, попадающие в лоток 25 барабана 13, отводятся в прямоток 24 по патрубку 26, откуда периоди15 чески откачиваются.

Устройство позволяет производить регеи«рацию фильтрующего материала по всей глубине, позволяет повысить эффективность сбора нефти н результате многократного

20 Отжима сорбционного материала

Формули изобретения

Ус1ройство для удаления нефтепродуктов из сточных вод, содержащее перфори25 рованный барабан с лотком для отвода нефтепродуктов, бесконе ный транспортер с элементами транспортировки сорбента, взаимодействующий с наружной поверхностью перфорированного барабана, и от кимной ролик с осью вращения, 07личанлцееея тем, что, 3О с целью повышения эффективносги работы у< тройства за сче обеспечения мног кратного о1жима сопбента, оно снабжено дополнительными отжимными роликами, а эл«м HTbl транспортировки сорбентз выполнены в виде совков, при этом одна l pynna роликов равномерно размещена на бесконечном транспортере с возмо кностью вращечия вокруг своих осей и взаимодействия с перфорированным барабаном, а другая группа роликов закреплена на совках с возмож4п ностью вращения и взаимодействия с первой группой роликов, причем совки закреплены с возможностью поворота Hp. осях первой группы роликов.
