Реферат



Изобретение относится к горному делу и строительству и может быть использовано для ремонта и прокладки бестраншейных коммуникаций. Цель изобретения - снижение энергоемкости разработки сыпучих грунтов. В обсадной трубе (Т) 21 размещено приспособление для удаления грунта в виде телескопических секций 7 и 10 со шлицами и ответными пазами длиной ΔL, равной (0,9-1,7) D, где D - внутренний диаметр внутренней секции 10. На переднем торце Т 21 установлено режущее кольцо 1 с отсекателями. При подаче Т 21 в грунт включается привод 19 вращения и секции 7, 10 передают вращение режущему кольцу 1. Образуемая грунтовая насыпка размещается в секции 10. После ее заполнения приспособление для удаления грунта извлекается из Т 21. При этом шлицы секции 7 перемещаются за счет силы трения по пазам секции 10 и размеры приспособления для удаления грунта увеличиваются на величину ΔL, что предотвращает просыпание сыпучего грунта. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (5I)5 Е 02 F 5 1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCKOMY СВИДЕТЕЛЬСТВУ 3 22 1/ g 19

602 /

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4650741/31-03 (22) 20. 12.88 (46) 15.12.90. Бюл. № 46 (7l) Киевский инженерно-строительный институт и Трест «Черкасремстрой» (72) П. С. Федоров, В. Ф. Левченко, А. А. Костенюк, Л. Е. Пелевин и А. Н. Усик (53) 621.643.2:624.13 (088.8) (56) Авторское свидетельство СССР № 1276770, кл. Е 02 F 5/18, 1985.

Авторское свидетельство СССР № 397610, кл. Е 02 F 5/18, 1971. (54.) УСТАНОВКА ДЛЯ П РОКЛАДКИ

КОММУНИКАЦИЙ (57) Изобретение относится к горному делу и строительству и м.б. использовано для ремонта и прокладки бестраншейных коммуникаций. Цель изобретения снижение

„„SU„„1613547 А 1

2 энергоемкости разработки сыпучих грунтов.

В обсадной трубе (Т) 21 размещено приспособление для удаления грунта и виде телескопических секций 7 и 10 со шлицами и ответными пазами длиной Л/, равной (0,9 — 1,7) И, где д — внутренний диаметр внутренней секции 10. На переднем торце

T 2I установлено режущее кольцо 1 с отсекателями. При подаче Т 21 в грунт включается привод 19 вращения и секции 7, 10 передают вращение режущему кольцу l.

Образуемая грунтовая насыпка размещается в секции 10. После ее заполнения приспособление для удаления грунта извлекается из Т 2!. При этом шлицы секции 7 перемещаются за счет силы трения по пазам секции 10 и размеры приспособления для уда. ления грунта увеличиваются на величину

Л1, что предотвращает просыпание сыпучего грунта. 3 ил.

1613547

Изобретение относится к горному делу и строительству и может быть использовано для ремонта и прокладки коммуникаций бестраншейным методом.

Цель изобретения — снижение энергоемкости разработки сыпучих грунтов.

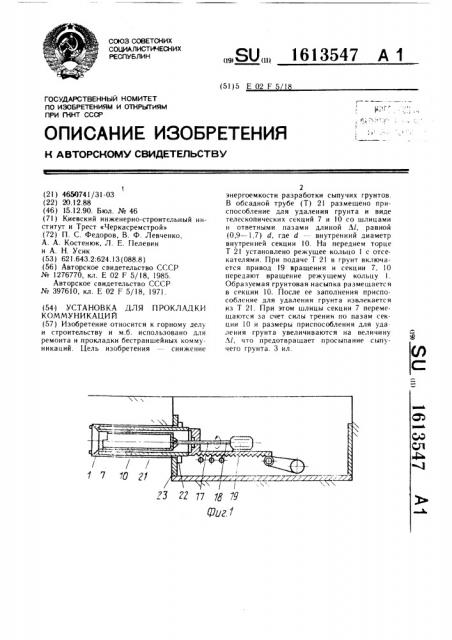

На фиг. 1 показана установка для прокладки коммуникаций, общий вид; на фиг. 2 то же, при удалении грунта; на фиг. 3 — устройство для удаления грунта.

Установка включает рабочий орган, выполненный в виде режущего кольца 1 с зубьями 2 и отсекателями 3, установленными в пазах 4, выполненных на внутренней поверхности кольца I и расположенных в тыльной стороне кольца 1 рядом с зубьями 5, имеющими замки 6, находящиеся в зацеплении с приспособлением для удаления грунта. содержащим секцию 7, выполненную в виде трубы, состоящей, для возможности сборки, из двух частей (не показаны) со шлицами 8 и пазами 9, выполненными на внутренней поверхности секции 10., LLIJlHllbl 8 размещены с возможностью продольного перемещения в пазах 9, причем длина паза 9 определена по формуле

Лl= (0,9 - 1,7) d, где с(— внутренний диаметр секции 10.

Внутри секции 7 телескопически расположена секция !О. Внутри секции 10 имеются грунтозацепы 11, подвижная стенка

12, установленная в проточке 13 и ".âÿçàíная пружиной 14 со стенкой 15 секции 10.

На внутренней стороне стенки 15 установлен датчик 16 заполнения, а внешняя сторона связана с буровой штангой 17, которая соединена с выходным валом 18 электрического двигателя 19, являющегося приводом вращения приспособления для удаления грунта, жестко установленного на толкак щей платформе 20 привода осевой подачи, которая упирается в обсадную трубу 21, проходящую через трубодержатель 22, установленный на опорной плите 23. Передний торец грубы 2! связан с установл llным на ней режущим кольцом посредством упорного подшипника скольжения для обеспечения вращения кольца при взаимодействии с приспособлением для удаления грунта.

Установка для прокладки коммуникаций работает следующим образом.

При работе электродвигателя 19 выходной вал 18 передает крутящий момент буровой штанге 17, жестко связанной со стенкой 15 секции 10, которая вращает секцию 7 посредством шлицев 8, находящихся в зацеплении с пазами 9.

При рабочем вращении приспособления для удаления грунта секции 7, 10 сдвинуты.

При этом секция 10 вращает посредством зубьев 5 режущее кольцо 1, установленное на обсадной трубе 21.

При совместном поступательном и вращательном движении рабочего органа кольцо

4 »

5

1 с помощью зубьев 2 непрерывно врезается в грунт, разрабатывая его в виде узкой кольцеобразной щели, не нарушая массив грунта вне ее, что исключает непроизводительные потери энергии на разрушение всего объема грунта в форме колонки, и грунт поступает в приспособление для удаления грунта. По мере поступления грунт давит на подвижную стенку

12, при этом происходит сокращение пружины 14, которая расположена между подвижной стенкой 12 и стенкой 15 секции.

Когда приспособление для удаления грунта полносгью заполнено, то подвижная стенка

12, соприкасаясь с датчиком 16 заполнения, выключает электродвигатель 19, при этом по. дача обсадной трубы 21 останавливается.

После остановки двигатель 19 снова включается и передает вращательное движение штанге 17 в обратную сторону, при этом лопатки отсекателей 3 внедряются в колонку грунта и под действием выталкивающей силы выходят из пазов, отсекая грунт от массива. После этого механизм подачи обсадной трубы 21, на котором укреплен электродвигатель 19, начинает двигаться в обратном направлении и обратное поступательное движение подачи передается через штангу 17 к секции 10, имеющей грунтозацепы 11 на своей внутренней поверхности, позволяющие удерживать колонку грунта и перемещать ее вместе с секцией

10., Шлицы 8 двигаются по пазам 9 секции

7, удерживающейся от движения при воздействии сил трения, возникающих между шлицами 8 и пазами 9, при помощи замков

6, установленных на зубьях 5, до тех пор, пока шлицы 8 секций 7, 10 не вступят в зацепление своими внутренними торцами.

При этом размер приспособления для удаления грунта увеличивается на величину, равную длине паза 9, выбранную из соотношенин tgJ = — 8- или Л1, где d

G6 d

nÅ tg/м»н внугренний диаметр внутренней секции 10, 1»" — минимальное значение угла естественного откоса грунта, которое колеблетгя в пределах 30 — 50 . 1 аким образом, величина Лl лежит в пределах Л1= (0,9 — 1,7)d.

Увеличение длины на Л/ приспособления для извлечения грунта позволяет избежать потерь при отсечении колонки грунта и при рассоединении режущего кольца 1 секций 7.

Достигается это благодаря грунтозацепам, перемещающим при продвижении секции 10 основную массу грунта, заполняя освободившийся объем. В месте отсечения грунта в результате движения и проделанных операций, особенно, если работа происходит с сыпучими грунтами, образуется свободный отксс грунта, который займет длину Л! в секции 7.

1613547

Формула изобретения

23 22

Все приспособление для извлечения грунта продолжает поступательное движение, замки 6 рассоединяются. Обсадная труба

21 остается на месте благодаря запертому положению трубодержателя 22, выполненному на опорной плите 23.

После извлечения приспособления для удаления грунта из обсадной трубы 21 движение осуществляется по опорным каткам до полной остановки устройства подачи.

Затем рассоединяются штанга 17 и приспособление для удаления грунта, последнее извлекается из забоя при помощи лебедки или любого другого транспорт ирующего механизма и освобождается от колонки грунта, после чего весь процесс повторяется с дополнительным наращиванием штанги 17 и секции обсадной трубы 21.

Таким образом, предлагаемая конструкция рабочего органа благодаря использованию отсекателей, увеличению линейного размера приспособления для удаления грунта с учетом образования угла естественного откоса грунта исключает потери грунта при его извлечении из полости обсадной трубы, что приводит к повышению производи тел ьност и.

Установка для прокладки коммуникаций, включающая обсадную трубу, размещенный на переднем торце обсадной трубы рабочий орган в виде режущего кольца, приспособление для удаления грунта в виде теле" 1 скопических секций, привод осевой подачи обсадной трубы и приспособление для удаления грунта, отличающаяся тем, что, с целью снижения энергоемкости разработки сыпучих грунтов, она снабжена приводом вра<> щения приспособления, для удаления грунта и отсекателями, причем телескопические секции выполнены со шлицами и ответными пазами, длина которых составляет 0,9 — 1,7 внутреннего диаметра внутренней секции, при этом режущее кольцо установлено с

70 возможностью вращения при взаимодействии с приспособлением для удаления грунта. а отсекатели размещены в режущем кольце.

1613547
