Перистальтический насос

Перистальтический насос

Иллюстрации

Показать все

Реферат



Изобретение позволяет упростить конструкцию перистальтического насоса. На криволинейной опорной поверхности 2 корпуса 1 размещен прилегающий к поверхности 2 наружной стенкой 3 эластичный шланг 4, подключенный входом 5 и выходом 6 соответственно к линиям всасывания и нагнетания. Шланг 4 взаимодействует с роликами 7 ротора 8. Стенка 3 выполнена переменной толщины, увеличивающейся в направлении от входа 5 к выходу 6, что увеличивает давление на ролики 7 со стороны шланга 4. Это увеличение силы сжатия шланга 4 компенсирует его деформацию вследствие увеличения давления перекачиваемой среды. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

ÄÄSUÄÄ1613680 д ) (51) 5 F 04 В 43/12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К A BTOPCHOMY СВИДЕТЕЛЬСТВУ

1 б о

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЬП ИЯМ

ПРИ ГКНТ СССР (2! ) 4635760/25-29 (22) 2.01.89 (46) 15.12.90. Бю,i. ¹ 46 (75) М. A. Цыганенко, В. И. Мельник и Н. А. Романченко (53) 621.684.4 (088.8) (56) Авторское свидетельство СССР № 1110929, кл. F 04 В 43/12, 1983. (54) ПЕРИСТАЛЬТИЧЕСКИЙ НАСОС (57) Изобретение позволяет упростить конструкцию перистальтического насоса. На криволинейной опорной поверхности 2 корпу2 са 1 размещен прилегающий к повсрх— ности 2 наружной стенкой 3 эластичный шланг 4, подключенный входом 5 и выходом

6 соответственно к линиям всасывания и нагнетания. Шланг 4 взаимодействует с роликами 7 ротора 8. Стенка 3 выполнена переменной толщины, увеличиваю;пойся и направлении от входа 5 к выходу 6. что увеличивает давление на ролики 7 со стороны шланга 4. Это увеличение силы сжатия шланга 4 компенсирует его деформацию вследствие увеличения давления перекачиваемой среды. 1 ил.

1613680

Формула изобретения

Составитель В. Грузинов

Редактор М. Кел ем е ш Техред А. Кравчук Корректор Л. Бескид

Заказ 3876 Тираж 497 П одписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКН1 СССР

1 I 3035, Москва, Ж 35, Раушская наб., д. 4, 5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 10l з

Изобретение относится к насосостроению, касается перистальтических насосов и может найти применение в различных отраслях народного хозяйства для перекачки текучих сред.

Цель изобретения — упрощение конструкции.

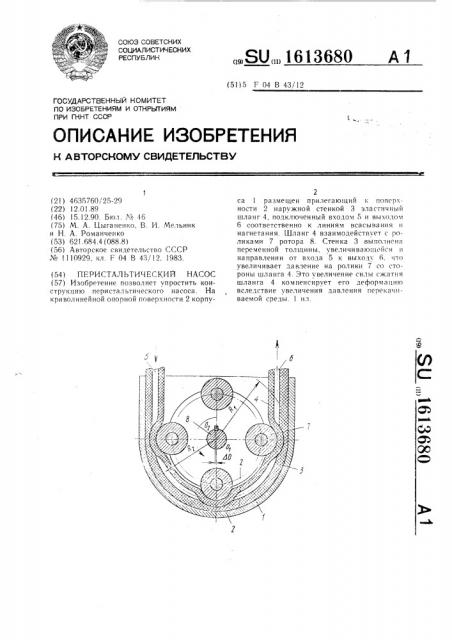

На чертеже представлен предлагаемый насос.

Насос содержит корпус 1, на криволинейной опорной поверхности 2 которого размещен прилегающий к поверхности 2 наружной стенкой 3 эластичный шланг 4, ,подключенный входом 5 и выходом 6 соот- 15 ,ветственно к линиям всасывания и нагне р.ания (не показаны) и взаимодействующий, с роликами 7 ротора 8. Наружная стенка

3 эластичного шланга 4 выполнена пере,менной толщины, увеличивающейся в направи пении от входа 5 к выходу б. При этом проходное сечение шланга 4 выполнено, постоянным по длине и, следовательно,,центр кривизны Q оси проходного сечения шланга 4 (радиус R ) смещен относительно ,центра Oi кривизны gi поверхности 2 (радиус Ri) на величину ЛО.

При вращении ротора 8 ролики 7 перекатываются по шлангу 4, перемещая перекачиваемую среду от входа 5 к выходу 6.

По мере приближения к выходу 6 давление на ролики 7 со стороны деформированного шланга 4 возрастает за счет увеличения толщины стенки 3. Это увеличение силы сжатия шланга 4 компенсирует его деформацию вследствие увеличения давления перекачиваемой среды на выходе 6, т.е. обеспечивается постоянная степень герметичности шланга, причем простыми конструктивными средствами.

Перистальтический насос, содержащий корпус, на криволинейной опорной поверхности которого размещен прилегающий к поверхности наружной стенкой эластичный шланг, подключенный входом и выходом соответственно к линиям всасывания и нагнетания и взаимодействующий с роликами ротора, отличающийся тем, что, с целью упрощения конструкции, наружная стенка эластичного шланга выполнена переменной толщины, увеличивающейся в направлении от входа к выходу.
