Реверсивный насос "ювенал

Реверсивный насос "ювенал

Иллюстрации

Показать все

Реферат



Изобретение относится к гидромашиностроению и может быть использовано в гидравлических системах автоматики для перекачивания жидкости. Изобретение упрощает конструкцию. Для этого у насоса оппозитные соосные рабочие колеса 5 и 6 установлены на едином валу 4 и выполнены двухлопастными с прямолинейными расположенными под острым углом к оси вращения входными и S-образными выходными кромками. Размещение рабочих колес 5 и 6 на едином валу 4 упрощает конструкцию. 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (И) (51)5 F 04 D 1 00

Г,"...1::

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

llO ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4346178/25-29 (22) 27.11.87 (46) 15.12.90. Бюл. № 46 (75) Ю. С. Кривошеев (53) 621.671 (088.8) (56) Авторское свидетельство СССР № 675196, кл. F 01 D 1/28, 1972. (54) РЕВЕРСИВНЫЙ НАСОС «ЮВЕНАЛ» (57) Изобретение относится к гидромашиностроению и может быть использовано в гидравлических системах автоматики для перекачивания жидкости. Изобретение упрощает конструкцию. Для этого у насоса оппозитные соосные рабочие колеса 5 и 6 установлены на едином валу 4 и выполнены двухлопастными с прямолинейными, расположенными под острым углом к оси вращения входными и S-образными выходными кромками. Размещение, рабочих колес 5 и 6 на едином валу 4 упрощает конструкцию.

4 ил.

1613691

Изобретение относится к гидромашиностроению и может быть использовано в гидравлических системах автоматики для перекачивания жидкости.

Цель изобретения — упрощение конструкции.

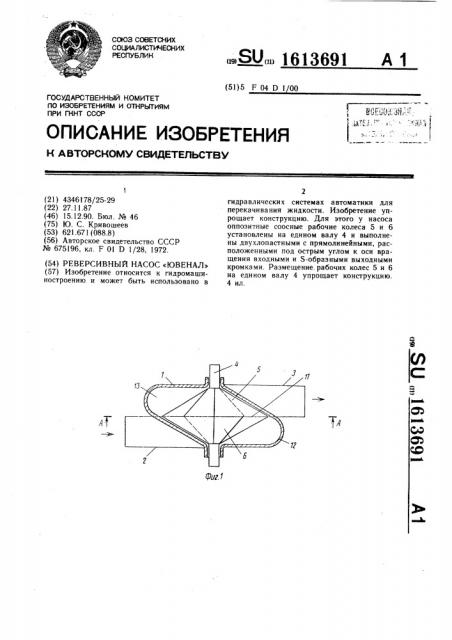

На фиг. 1 изображен реверсивный насос, разрез; на фиг. 2 — разрез А-А на фиг. 1; на фиг. 3 — развертка рабочего колеса; на фиг. 4 — рабочее колесо.

Насос содержит корпус 1 со всасывающим и нагнетательным патрубками 2, 3, 3 вал 4 и размещенные в корпусе 1 оппозитные соосные рабочие колеса 5 и 6 одинакового профиля. Рабочие колеса 5 и 6 установлены на едином валу 4 и выполнены двухлопастными с прямолинейными, расположенными под острым углом к оси вращения входными и S-образными выходными кромками 7 — 10. Колеса 5 и 6 соединены между собой по периметру 11 лопастей. Корпус 1 выполнен в виде двух оппозитно расположенных соосных спиральных отвод ов 12 и 13, в которых установлены колеса 5 и 6.

Развертка рабочего колеса 5 или 6 на плоскость представляет собой диск 14 с отсеченным сегментом 15, причем диск 14 имеет разрез 16 по радиусу. Рабочие колеса 5 и могут быть получены из листовой заготовки в виде диска 14 путем последующей гибки его секторов с разрезом 16 относительно центра 17. Рабочие колеса 5 и 6 снабжены пер емычками 18 19 установленными по пе1 и 10, риметру соседних выходных кромок 9 и

Насос работает следующим образом.

При вращении вала 4 с рабочими колесами 5 и 6 перекачиваемая жидкость по4 ступает через всасывающий патрубок 2 в спиральный отвод 12 и далее посредством рабочих колес 5 и 6 направляется в спиральный отвод 13 и нагнетательный патрубок 3.

При изменении направления вращения вала 4 осуществляется перекачивание жидкости в обратном направлении — жидкость поступает через нагнетательный патрубок 3 в спиральный отвод 13 и посредством рабочих колес 5 и 6 направляется в спиральный

10 отвод 12 и всасывающий патрубок 2.

Размещение рабочих колес 5 и 6 на едином валу 4 и выполнение их двухлопастными с прямолинейными, расположенными под острым углом к оси вращения входными и

S-образными выходными кромками 7 — 10 позволяет упростить конструкцию реверсивного насоса.

Формула изобретения

20 Реверсивный насос, содержащий корпус со всасывающим и нагнетательными патрубками, вал и размещенные в корпусе оппозитные соосные рабочие колеса одинакового профиля, отличающийся тем, что, с целью упрощения конструкции, рабочие коле25 са установлены на едином валу, выполнены двухлопастными с прямолинейными, расположенными под острым углом к оси вращения входными и S-образными выходными кромками, причем колеса соединены между

30 собой по периметру лопастей и снабжены перемычками, установленными по периметру соседних выходных кромок, а корпус выполнен в виде двух оппозитно расположенных соосных спиральных отводов, в которых установлены колеса.
