Роторно-пульсационный аппарат

Роторно-пульсационный аппарат

Иллюстрации

Показать все

Реферат



Изобретение может быть использовано в устройствах для создания акустических колебаний в проточной жидкой среде. Цель изобретения - повышение эффективности работы роторно-пульсационного аппарата путем уменьшения потерь энергии потока рабочей среды. В полости статора 1 с окнами 2 установлен впускной патрубок (П) 3. Полый ротор 4 с окнами 5 и впускным П 6 связан с приводным валом 7. П 6 соосен П 3. Насадка 9 с окнами 10 установлена на П 6, обращенном внутрь полости ротора 4. Окна 2, 5, 10 расположены на одной оси. Периодическое совмещение окон 5, 2 вызывает генерацию акустических колебаний. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

OllHCAHHE ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

llO ИЗОБРЕТЕНИЯМ И OTHPblTHRM

ПРИ ГКНТ СССР (21) 4644104/25-29 (22) 31.01.89 (46) 15.12.90. Бюл. № 46 (71) Государственный проектно-конструкторский и технологический институт подьемно-транспортного машиностроения (72) А.М. Балабышко, А.И. Зимин, А.М. Рагутский и А.С. Крюков (53) 621.868 (088.8) (56) Авторское свидетельство СССР № 258278, кл. F 15 В 21/12, 1967.

„„Я!.) „„1613715 д 1 (51)5 F 15 В 21/12, В 06 В 1/18

2 (54) РОТОРНО-ПУЛЬСАЦИОННЫЙ АППАРАТ (57) Изобретение м.б. использовано в устр-вах для создания акустических колебаний в проточчой жидкой среде. Цель изобретения — повышение эффективности работы роторно-пульсационного аппарата путем уменьшения потерь энергии потока рабочей среды. В полости статора 1 с окнами

2 установлен впускной патрубок (П) 3.

Полый ротор 4 с окнами 5 и впускным П 6 связан с приводным валом 7. П 6 соосен П

3. Насадка 9 с окнами 10 установлена на П

6, обращенном внутрь полости ротора 4.

Окна 2, 5, 10 расположены на одной оси. Периодическое совмещение окон 5, 2 вызывает гене рацию акустических колебаний. 1 ил.

1613715

Формула изобретения

Составитель 3. Пимахова

Редактор М. Келемеш Техред А. Кравчук Корректор О. Ципле

Заказ 3878 Тираж 527 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, >K — 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент>, г. Ужгород, ул. Гагарина, 101

Изобретение относится к устройствам, предназ.:аченным для создания акустических колебаний в проточной жидкой среде, и может быть использовано в химической, машиностроительной, угольной и других отраслях народного хозяйства для интенсификации различных физико-химических, биологических и других процессов.

Цель изобретения — повышение эффективности работы путем уменьшения потерь энергии потока рабочей среды. 10

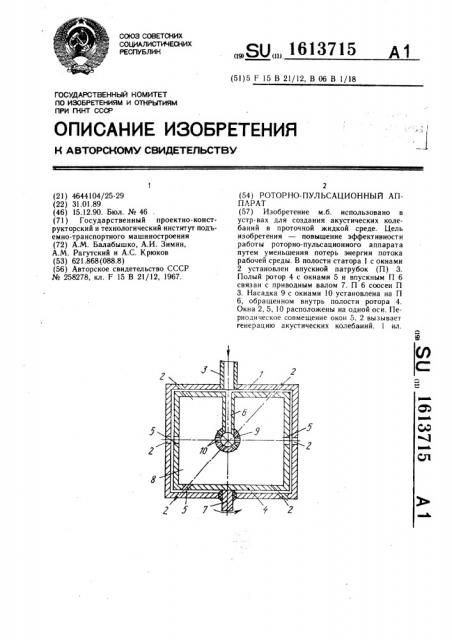

На чертеже представлен предложенный аппарат, продольный разрез.

Аппарат содержит статор 1 с окнами 2, и впускным патрубком 3, полый ротор 4 с окнами 5 и впускным патрубком 6. Ротор

4 связан через вал 7 с приводом. В полости

8 ротора 4 размещен патрубок 6 с насад, кой 9. Окна 10 насадки 9, окна 2 статора 1

: и окна 5 ротора 4 расположены на одной, оси. 20

Устройство работает следующим обра: зом.

Компоненты обрабатываемой жидкой . среды через патрубок поступают в патрубок 6 и далее в полость жестко соединенной с ним насадки 9, откуда через ее окна

10 струя жидкости кратчайшим путем (изза соосности отверстий насадки 10 и окон 5 ротора 4) попадают в окна 5 постоянно вращающегося ротора 4. При этом устраняются нерадиальные перемещения жидкости и уменьшаются потери на трение. Периодическое совмещение окон 5 вращающегося ротора 4 и окон 2 неподвижного статора 1 (через которые далее проходит жидкость) вызывает генерацию акустических колебаний во всех трех измерениях, обеспечивая тем самым эффективность работы устройства и, как следствие, повышение качества получаемых в нем гетерогенных жидких сред (эмульсий типа «вода-масло») и «масло-вода» различного народно-хозяйственного назначения) .

Роторно-пульсационный аппарат, содержащий статор с окнами и впускным патрубком, установленным в полости статора, и связанный с приводным валом полый ротор с окнами и впускным патрубком, соосным впускному патрубку статора, отличающийся тем, что, с uåëüþ повышения эффективности работы путем уменьшения потерь энергии потока рабочей среды, он снабжен насадкой с окнами, установленной на впускном патрубке ротора, обращенном внутрь полости ротора, причем окна статора, ротора и насадки расположены на одной оси.
