Способ герметичного соединения тонкостенных гофрированных трубопроводов

Способ герметичного соединения тонкостенных гофрированных трубопроводов

Иллюстрации

Показать все

Реферат



Изобретение позволяет повысить надежность и технологичность герметичного соединения тонкостенных гофрированных трубопроводов (ТП). ТП 1 подрезают по впадине крайней гофры заподлицо с торцовой поверхностью. Затем стыкуют соосно с аналогичной секцией ТП 2 или с арматурой. Сварку производят в месте сопряжения плоских и радиусных поверхностей крайних гофров сплошным швом. Это соединение не требует переходных деталей в виде колец и применения специальной оснастки для сварки. 2 ил.

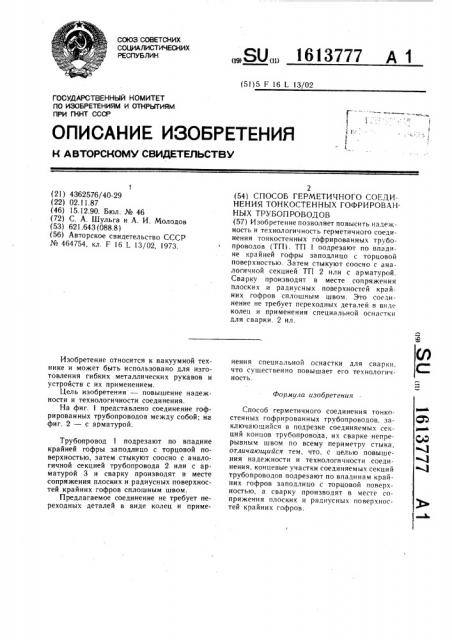

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1613777 А 1 (51) 5 F 16 L 13/02

1 !

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ

Формула изобретения

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4362576/40-29 (22) 02.11.87 (46) 15.12.90. Бюл. № 46 (72) С. А. Шульга и А. И. Молодов (53) 621.643 (088.8) (56) Авторское свидетельство СССР № 464754, кл. F !6 13/02, 1973.

Изобретение относится к вакуумной технике и может быть использовано для изготовления гибких металлических рукавов и устройств с их применением.

Цель изобретения — повышение надежности и технологичности соединения.

На фиг. представлено соединение гофрированных трубопроводов между собой; на фи г. 2 — с а р м а тур ой.

Трубопровод 1 подрезают по впадине крайней гофры заподлицо с торцовой поверхностью, затем стыкуют соосно с аналогичной секцией трубопровода 2 или с арматурой 3 и сварку производят в месте сопряжения плоских и радиусных поверхностей крайних гофров сплошным швом.

Предлагаемое соединение не требует переходных деталей в виде колец и приме2 (54) СПОСОБ ГЕРМЕТИЧНОГО СОЕДИНЕНИЯ ТОНКОСТЕННЫХ ГОФРИРОВА!+

НЫХ ТРУБОПРОВОДОВ (57) Изобретение позволяет повысить надежность и технологичность герметичного соединения тонкостенных гофрированных трубопроводов (ТП). ТП 1 подрезают по впадине крайней гофры заподлицо с торцовой поверхностью. Затем стыкуют соосно с аналогичной секцией ТП 2 или с арматурой.

Сварку производят в месте сопряжения плоских и радиусных поверхностей крайних гофров сплошным швом. Это соединение не требует переходных деталей в виде колец и применения специальной оснастки для сварки. 2 ил. пения специальной оснастки для сварки, что существенно повышает его технологичность.

Способ герметичного соединения тонкостенных гофрированных трубопроводов, заключаюгцийся в подрезке соединяемых секций концов трубопровода, их сварке непрерывным швом по всему периметру стыка, отличающийся тем, что, с целью повышения надежности и технологичности соединения, концевые участки соединяемых секций трубопроводов подрезают по впадинам крайних гофров заподлицо с торцовой поверхностью, а сварку производят в месте сопряжения плоских и радиусных поверхностей крайних гофров.

1613777

Составитель Р. Хлудова

Редактор А. Лежнина Техред А. Кравчук Корректор В. Гирняк

Заказ 3881 Тираж 565 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Г1роизводственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101
