Способ компенсации волнового фронта для контроля формы поверхности астрономических зеркал

Способ компенсации волнового фронта для контроля формы поверхности астрономических зеркал

Иллюстрации

Показать все

Реферат



Изобретение относится к измерительной технике и предназначено для контроля формы поверхности вогнутых асферических зеркал крупных телескопов. Целью изобретения является расширение форм контролируемых зеркал за счет возможности изменения параметров компенсатора. Для настройки компенсатора на контроль асферического зеркала с заданными параметрами перемещают в зависимости от используемого положительного однолинзового компонента либо мениски относительно компонента в виде двояковыпуклой линзы, либо мениск, располагаемый между компонентом в виде мениска или плоско-выпуклой линзы и контролируемым зеркалом с соответствующим расчетом разделяющих элементы воздушных промежутков. 4 з.п. ф-лы, 3 ил.

СОЮЗ СОВЕТСНИХ

СОЦЙАЛИСТИЧЕСНИХ

РЕСПУБЛИК щ) С 01 В 11/24 .

tт,,; „L, 1 !

Егёр. ",!

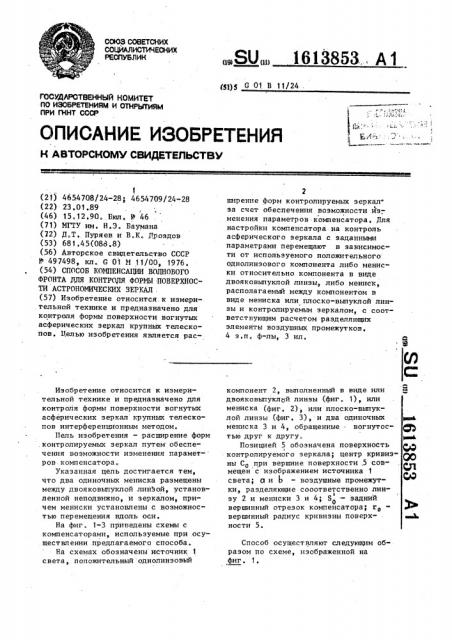

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСИОЬЮ СВИДЕТЕЛЬСТВУ с

° °

° °

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОЧНРЫТИЯМ

ПРИ fHHT СССР

1 (21) 4654708/24-28; 4654709/24-28 (22) 23. 01 ..89 (46) 15.12.90.. Бкл. Р 46 (71) МГТУ им. Н.Э. Баумана (72) Д.Т. Пуряев и В.К. Дроздов (53) 681.45(08В.8) (56) Авторское свидетельство СССР

P,- 497498, кл. С 01 М 11/00, 1976. (54) СПОСОБ КОМПЕНСАПИИ ВОЛНОВОГО

ФРОНТА ДЛЯ КОНТРОЛЯ ФОРМЫ ПОВЕРХНОСТИ АСТРОНОМИЧЕСКИХ ЗЕРКАЛ (57) Изобретение относится.к измерительной технике и предназначено для контроля формы поверхности вогнутых асферических зеркал крупных телескопов. Целью изобретения является расИзобретение относится к измерительной технике и предназначено для контроля формы поверхности вогнутых асферических зеркал крупных телескопов интерференционным методом.

Пель изобретения — расширение форм . контролируемых зеркал путем обеспечения возможности изменения парамет- ров компенсатора.

Указанная цель достигается тем, что два одиночных мениска размещены между двояковыпуклой линЪой, установленной неподвижно, и зеркалом, причем мениски установлены с возможностью перемещения вдоль оси.

На фиг. 1-3 приведены схемы с компенсаторами, используемые при осуществлении предлагаемого способа.

На схемах обозначены источник 1 света, положительный однолинзовый,.SU„„1613853., А1

2 ширение форм контролируемых зеркал ! за счет обеспечения возможности иэ менения параметров компенсатора, Для настройки компепсатора на контроль асферического зеркала с заданными параметрами перемещают в зависимости от используемого положительного однолинзового компонента либо менис" ки относительно компонента в виде двояковыпуклой линзы, либо мениск, располагаемый между компонентом в виде мениска или плоско-выпуклой линзы и контролируемым зеркалом, с соответствующим расчетом разделяющих элементы воздушных промежутков.

4 з.п. ф-лы, 3 ил, компонент 2, выполненный в виде или двояковыпуклой линзы (фиг 1) ° или мениска (фиг. 2), или плоско-выпуклой линзы (фиг, 3), и два одиночных мениска 3 и 4, обращенные вогнутостью друг к другу.

Позицией 5 обозначена поверхность

I контролируемого зеркала; центр кривизны С0 при вершине поверхности,5 совмещен с изображением источника 1 света; 0 и b — воздушные промежутки разделяющие сооответственно линУ ! зу 2 и мениски 3 и 4; S .- задний вершинный отрезок компейсатора; г вершинный радиус кривизны поверхности 5.

Способ осуществляют следующим образом по схеме, изображенной на фиг. 1.

1613853

Источник 1 света установлен в переднем фокусе линзового компонента

2, благодаря чему обеспечивается параллельный ход лучей между двояковыпуклой линзой и мениском 3. Мениск

3 преобразует поступающий на него пучок параллельных лучей в сходящийся, Мениск 4 преобразует поступающий на него пучок лучей в пучок, все лучи которого направлены строго по нормалям к теоретической поверхнос- . ти зеркала. В процессе контроля лучи света, отражаясь от поверхности

5 зеркала, повторяют свой путь в обратном направлении. Эти лучи .создают волновой фронт, несущий информацию о погрешности. контролируемой поверхности зеркала,.и .на выходе из компенсатора попадают в анализатор волнового фронта, например интерферометр (не показан) . На основании анализа выходящего из компенсатора волнового фронта делают вывод о качестве изготовления контролируемой 25 поверхности зеркала. При настройке компенсатора на контроль асферического зеркала с заданными параметрами необходимо перемещением менисков

3 и 4 друг относительно друга и неподвижно установленной двояковыпуклой линзы установить расчетные значения воздушных промежутков g и 5 и совместить изображение источника света с точк ой С

По схемах, изображенным на фиг. 2 и 3, способ осуществляют следующим образом.

Источник 1 света установлен в переднем фокусе мениска 3, благодаря 4р чему обеспечивается параллельный ход лучей между компонентом 2 и мениском

3. Компонент 2 преобразует поступающий на него пучок параллельных лучей в сходящийся. Мениск 4 преобразует 45 поступающий на него пучок лучей в .пучок, все лучи которого направлены строго IIQ нормалям к теоретической поверхности 5 зеркала. В процессе контроля лучи света, отражаясь от поверхности 5 зеркала,.повторяют свой путь в обратном направлении. На основании анализа выходящего из компенсатора волнового фронта делают вывод о качестве изготовления контролируе55 мой поверхности зеркала. При настройке компенсатора на контроль асферического зеркала с. заданными параметрами необходимо перемещение компонента 2 и.мениска 4 относительно неподвижно установленного мениска 3 выставить расчетные значения воздушных промежутков g и о и совместить изображение источника 1 света с точкой Со °

Способ позволяет контролировать форму поверхности вогнутых асферических зеркал. в широком диапазоне параметров, заменяет компенсаторы индивидуального. назначения. Дпя на", стройки компенсатора на контроль асферического зеркала с заданными параметрами необходимо перемещением элементов друг относительно друга установить расчетные значения воздушных промежутков g u L и совместить иэображение источника света с центром кривизны при вершине контролируемой поверхности зеркала.

Формула изобретения

1. Способ компенсации волнового фронта для контроля. формы поверхности астрономических зеркал, заключающийся в том, что устанавливают между источниками излучения и зеркалом линзовый компенсатор из двух одиночных менисков, обращенных вогнутостью друг к другу, и положительного компонента, отличающийся тем, что, с целью расширения форм контролируемых зеркал, элементы линзового компенсатора перемещают вдоль оптической оси.

2. Способ по н. 1, о т л и ч аю шийся тем, что перемещают мениски и устанавливают их между зерка лом и линзовым элементом, который выполняют в виде двояковыпуклой линзы, 3. Способпоп. 1, отлича- ю шийся тем, что перемещают линзовый элемент, который устанавливают между менисками, и один из менисков, который устанавливают между зеркалом и линзовым элементом.

4. Способпоп. 3, отличаю шийся тем,что линзовый элемент выполняют в виде мениска и обращают вог нутостью к мениску,который перемещают.

5. Способ по п. 3, о т л и ч аю шийся тем, что линзовый элемент выполняют в виде плоско-выпуклой линзы и обращают плоской поверхностью к мениску, .который не перемещают.

1613853 фуя1
