Изобретение относится к испытательной технике для исследования теплофизических свойств материалов.

Целью изобретения является повышение точности воспроизведения температурного поля в образце путем бесступенчатого регулирования температур на его концах.

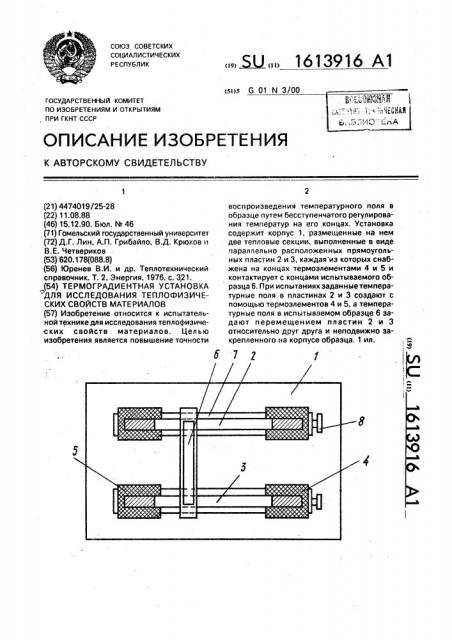

На чертеже приведена принципиальная схема предлагаемой установки, Установка содержит корпус 1, размещенные на нем две тепловые секции, выпол( ненные в виде прямоугольных пластин 2 и

3, каждая иэ которых снабжена на концах термоэлементами 4 и 5, отличными по температурам. Пластины установлены на корпусе параллельно с возможностью их перемещения относительно друг друга вдоль их больших осей и испытываемого образца 6, закрепленного неподвижно на корпусе перпендикулярно пластинам. Концы образца контактируют с, пластинами.

Каждая пластина для перемещения установлена в направляющей 7 и снабжена винтовым механизмом 8.

Установка работает следующим образом.

Включают термоэлементы 4 и 5, устанавливая заданное бесступенчатое распределение температур в пластинах 2 и 3, |

Перемещая пластины в направляющих 7 винтами 8, устанавливают заданные уровни температур на концах испытываемого образца 6, контактирующего концами с пластинами. При заданных температурных режимах осуществляют исследования образца. Для сменки температурных режимов осуществляют перемещение одной или двух пластин, задавая другие уровни температур

5 на концах образца и при этих режимах осуществляют исследования. Точность воспроизведения температурных полей в образце достигают за счет того, что уровни температур на концах образца можно задавать в

10 любой вариации заданного термоэлементами 4 и 5 температурного диапазона. Повышение точности измерения температурных полей в образце достигается эа счет жесткого закрепления измерительной аппаратуры

15 на неподвижно закрепленном на корпусе образце.

Формула изобретения

Термоградиентная установка для исследования теплофизических свойств материа20 лов, содержащая корпус, размещенные на нем отличные по уровню температур две тепловые секции, предназначенные для контактирования с ними концов испытываемого образца, о т л и ч а к> щ а я с я тем, что, 25 с целью повышения точности воспроизведения температурного поля в образце путем бесступенчатого регулирования температур на его концах, тепловые секции выполнены в виде прямоугольных термоградиентных

30 пластин с бесступенчатым распределением температур по их длине, установленных на корпусе параллельно друг другу с возможностью их перемещения вдоль больших осей,
