Способ градуировки плотномера газов

Способ градуировки плотномера газов

Иллюстрации

Показать все

Реферат



Изобретение относится к измерительной технике, в частности к способам градуировки плотномеров газов. Цель изобретения - повышение точности градуировки. Бюретку заполняют газом, после чего он вытесняется под действием давления жидкости из напорной емкости до уровня H в бюретке. Градуировка осуществляется в соответствии с приведенной в описании зависимостью. 1 ил.

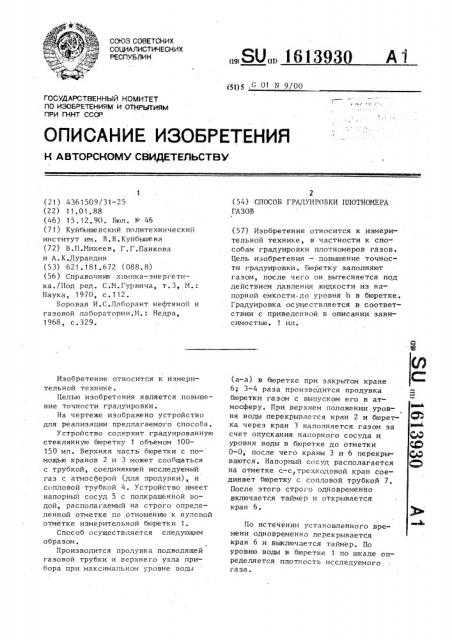

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1613930 (51)5 0 01 И 9/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4361509/31-25 (22) 11. 01. 88 (46) 15,12.90. Бюл. М 46 (71) Куйбышевский политехнический институт кч, В.В.Куйбышева (72) В „П.Михеев, Г. Г.Панкова и А.К.Дурандин (53) 621.181.672 (088.8) (56) Справочник химика-энергетика./Под ред. С.М.Гурвича, т.3, M.;

Наука, 1970, с.112.

Боровая И.С.Лаборант нефтяной и газовой лаборатории.М.: Недра, 1968, с.329.

Изобретение относится к измерительной технике.

Целью изобретения является повышение точности градуировки.

На чертеже изображено устройство для реализации предлагаемого способа.

Устройство содержит градуированную стеклянную бюретку 1 объемом 100150 мл. Верхняя часть бюретки с по- мощью кранов 2 и 3 может сообщаться с трубкой, соединяющей исследуемый газ с атмосферой (для продувки), и сспловой трубкой 4. Устройство имеет напорный сосуд 5 с подкрашенной водой, располагаемый на строго определенной отметке по отношению к нулевой отметке измерительной бюретки 1.

Способ осуществляется следующим образом.

Производится продувка подводящей газовой трубки и верхнего узла прибора при максимальном уровне воды

2 (54) СПОСОБ ГРАДУИРОВКИ ППОТНОМЕРА

ГАЗОВ (57) Изобретение относится к измерительной технике, в частности к способам градуировки плотномеров газов.

Цель изобретения — повышение точнос- ти градуировки. Бюретку заполняют газом, после чего он вытесняется под действием давления жидкости из напорной емкости до уровня h в бюретке.

Градуировка осуществляется в соответствии с приведенной в описании зависимостью. 1 ил. (а-а) в бюретке при закрытом кране

6; 3-4 раза производится продувка бюретки газом с выпуском его в атмосферу. При верхнем положении уровI ня воды перекрывается кран 2 и бюретка через кран 3 наполняется газом за счет опускания напорного сосуда и уровня воды в бюретке до отметки

0-0, после чего краны 3 и 6 перекрываются, Напорный сосуд располагается на отметке с-с, трехходовой кран соединяет бюретку с сопловой трубкой 7.

После этого строго одновременно включается таймер и открывается кран 6 ..

По истечении установленного времени одновременно перекрывается кран 6 и выключается таймер. По уровню воды в бюретке 1 по шкале определяется плотность исследуемого газа.

1613930 ч 43 ь (1+ш) п Pô

h х (1+n) )" х Н вЂ” (1,11ь (1+ш) п.р ) +p где h—

1% ь высота подъема жидкости, время; (d/1)) z.

«» 2 (- — )

20 плотность газа," диаметр бюретки; диаметр напорного сосуда; диаметр сопла; расстояние между уровнем жидкости в напорном сосуде и нижним уровнем в бюретке; коэффициент расхода.

«с—

Н о

Составитель A. Соснин

Редактор М.Парфенова «хред Л.Олийнык Корректор А.Осауленко

Заказ 3889

Тираж 492

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д, 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул, Гагарина, 101

Градуировка шкалы бюретки произВодится по зависимости, выведенной йз дифференциальных уравнений переНоса, 4,431(1+m) и IU

"-(-7

1 1 1 +r (1+m) .и Я где ь — время;р — коэффициент расхода (p 1 Q) 4 плотность

h — - высота подъема жидкости;

m = (d/П)

d — диаметр бюретки;

D — диаметр напорного сосуда;

Н вЂ” расстояние между уровнем жидб кос ти в напорном сосуде и нижним уровнем в бюретке;

d — диаметр сопла„

«с

n =(— -)

d ! формул а изобретения

Способ градуировки плотномера гаЗов, включающий пропускание газа

1ерез отверстие в бюретке и вытесне— ие его под действием столба жидкости из напорной емкости и определение плотности газа по времени, подъема жидкости от нижней до верхней отмет5 кина бюретке о тли ч аю щий—

9 с я тем, что, с целью повышения точности градуировки, бюретку наполняют газом путем опускания напорного сосуда, после чего определяют уровень жидкости в бюретке в соответст— вии с зависимостью
