Импульсное осветительное устройство
Иллюстрации
Показать всеРеферат
Изобретение относится к измерительной технике и может быть использовано при визуальном наблюдении и фотографировании периодических процессов. Цель изобретения - повышение четкости изображения наблюдаемого объекта. Устройство содержит задатчик частоты, блок фазирования, формирователь импульсов запуска, импульсный источник света. В качестве задатчика частоты использован связанный с наблюдаемым объектом частотный датчик. Блок фазирования включен между выходом задатчика частоты и входом формирователя импульсов. Устройство позволяет настраиваться на частоту движения наблюдаемого объекта, причем оператор может выбрать для наблюдения необходимую фазу движения объекта, получив высокую четкость изображения. 1 з.п.ф-лы, 3 ил.

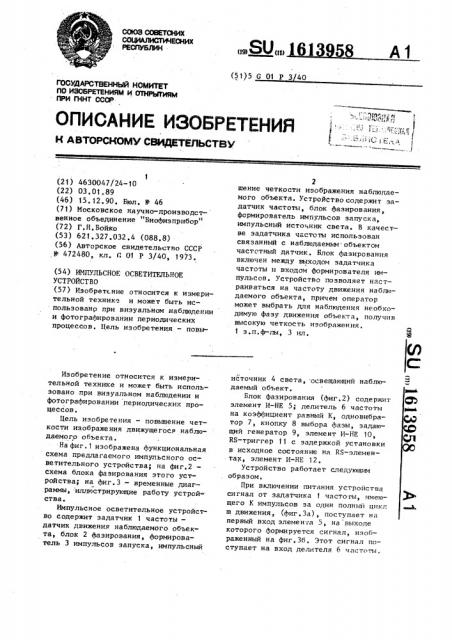

СОЮЗ СОНЕТСНИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (N} (И} (51)5 G 01 P 3 40
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ НОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР! (21) 4630047/24-10 (22) 03.01.89 (46) 15.12.90, Бюл. Ф 46 (71) Московское научно-производст- венное объединение "Биофизприбор" (72) Г.H.Бойко (53) 621.327.032 .4 (088.8) (56) Авторское свидетельство СССР
В 472480, кл. G О1 Р 3/40, 1973. (54) ИМПУЛЬСНОЕ ОСВЕТИТЕЛЬНОЕ
УСТРОЙСТВО (57) Изобретение относится к измерительной технике и может быть использованр при визуальном наблюдении и фотографировании периодических процессов. Цель изобретения — повыИзобретение относится к измерительной технике и может быть использовано .при визуальном наблюдении и фотографировании периодических процессов.
Цель изобретения — повышение четкости изображения движущегося наблюдаемого объекта.
- На фиг. 1 изображена функциональная схема предлагаемого импульсного осветительного устройства; на фиг.2— схема блока фазирования этого устройства; на фиг.3 — временные диаграммы, иллюстрирующие работу устройства.
Импульсное осветительное устройство содержит задатчик 1 частоты— датчик движения наблюдаемого объекта, блок 2 фазирования, формирователь 3 импульсов запуска, импульсный
2 шение четкости изображения наблюдаемого объекта. Устройство содержит задатчик частоты, блок фазирования, формирователь импульсов запуска, импульсный источник света. В качестве задатчика частоты использован связанный с наблюдаемым. объектом частотный датчик. Блок фаэирования включен между выходом задатчика частоты и входом формирователя импульсов. Устройство позволяет настраиваться на частоту движения наблюдаемого объекта, причем оператор может выбрать для наблюдения необходимую фазу движения объекта, получив высокую четкость изображения.
1 з.п.ф-лы, 3 ил. источник 4 света, освещающий наблюдаемый объект.
Блок фазирования (фиг.2) содержит элемент И-НЕ 5; делитель 6 частоты на коэффициент равный К, одновибратор 7, кнопку 8 выбора фазы, задающий генератор 9, элемент И-HE 10, RS-триггер 11 с задержкой установки в исходное состояние на RS-элементах, элемент И-HE 12.
Устройство работает следующим образом, При включении питания устройства сигнал от задатчика t частоты, имеющего К импульсов за один полный цикл
m движения, (фиг.3a), поступает на первый вход элемента 5, на выходе которого формируется сигнал, изображенный на фиг.3б. Этот сигнал поступает на вход делителя 6 частоты.
I 613958
Отрицательным Фронтом сигнала с выхода делителя б (фиг.Зв) частоты запускается одновибратор 7, (фиг.Зт) с выхода которого отформированные по длительности импульсы поступают на вход формирователя 3 импульсов saпуска. При этом картина кажущейся неподвижности наблюдаемого объекта во время освещения его импульсным источником света находится в какойто случайным образом выбранной фазе.
При размыкании контактов кнопки
8 (фиг.Зд) выбора фазы на первый вхоц элемента 10 поступает сигнал
"1" и при поступлении на второй вход этого элемента положительного импульса с ebmода задающего генератора 9 (фиг.3e) по выходному сигналу элемента 10 (фиг„Зж) устанавливается в состояние " 1" триггер 11 (фиг.Зк). Его выходной сигнал поступает на первый вход элемента 12. При поступлении положительного импульса с выхода одновибратора 7 на второй вход элемента 12 íà. его выходе возникает сигнал "О" (A r,Çè), который поступает на второй вход элемента 5 и сбрасывает КБ-триггер 11. . Появление сигнала логического "0" на втором входе элемента 5 происходит в момент присутствия на первом входе положительного ж пульсa ". выхода задатчика 1 частоты, при этом на выходе элемента 5 формируется дополнительный счетный импульс (фнг.
3, колонка цикл ш+1).
В следующем цикле в+2 на выходе делителя б импульс появляется не в момент прихода -oro импульса от задающего генератора, а на один импульс раньше, т.е, К-1-01 о в момент прихода импульса. Одновибратор
7 сформирует импульс с фазовым сдвигом на 21l/K.
Пока контакты кнопки 8 остаются разомкнутыми картина кажущейся неподвижности наблюдаемого объекта сдвигается по фазе 2737К с частотой следования импульсов задаю-щего генератора 9. Частота следования импульсов задающего генератора
50 выбирается достаточно низкой не более (5-10)Гц, с учетом реакции оператора.
Таким образом, предлагаемое техническое решение позволяет настраиваться на частоту движения наблюдаемого объекта, причем оператор может выбрать любую необходимую для наблюдения фазу движущегося объекта и получить при этом высокую четкость изображения. формула изобре тения
Импульсное осветительное устройство, -одержащее задатчик частоты, связанный с формирователем импульсов запуска, к выходу которого подключен импульсный источник света, о т л и ч а ю m -. e с я тем, что, с целью повышения четкости изображения движущегося наблюдаемого объекта, оно дополнительно содержит блок фазирования, включенный между выходом задатчика частоты и входом
Формирователя импульсов запуска.
2. Устройство по п.1, о т л и— ч а ю щ е е с я тем, что блок фазирования содержит задающий генератор, первый, второй и третий двухвходовые элементы И-НЕ, кнопку выбора фазы, RS-триггер с задержкой установа в исходное состояние, делитель астоты р одновибратор, выход которого подключен к второму входу второго элемента И-НЕ является выходом блока фазирования, входом блока фазирования является второй вход третьего элемента И-HE выход которого через делитель частоты соединен с входом одновибратора, первый и второй вхо" ды первого элемента И- IE подключены соответственно к выходу задающего генератора и нормально замкнутым с общей шиной контактам кнопки выбора Фазы, выход первого элемента И-НЕ соединен c S-входом КБ-триггера, Rвход которого соединен с первым входом третьего элемента И-HE и выходом второго элемента И-НЕ, первый вход которого соединен с прямым выходом
RS-триггера, )ба 3958
1613958 Юых
