Устройство для защиты от однофазных замыканий на землю в сети низшего напряжения с изолированной нейтралью

Устройство для защиты от однофазных замыканий на землю в сети низшего напряжения с изолированной нейтралью

Иллюстрации

Показать все

Реферат



Изобретение относится к релейной защите систем электроснабжения с изолированной нейтралью и может быть использовано для защиты от однофазных замыканий на землю линии продольного электроснабжения нетяговой нагрузки железных дорог. Цель изобретения - предотвращение ложных срабатываний при однофазных замыканиях на землю в сети высшего напряжения с изолированной нейтралью, расположенных на общих опорах с линиями защищаемой сети низшего напряжения. Устройство, состоящее из измерительного органа 1 направления мощности нулевой последовательности сети низшего напряжения, например 10 кВ, и измерительного органа 2 напряжения нулевой последовательности сети высшего напряжения, например 35 кВ, логического элемента ЗАПРЕТ 3, элемента выдержки времени 4 и исполнительного элемента 5, не срабатывает при однофазных замыканиях на землю в сети высшего напряжения благодаря тому, что под воздействием измерительного органа 2 напряжение нулевой последовательности срабатывает логический элемент ЗАПРЕТ 3, который предотвращает запуск элемента выдержки времени 4 и исполнительного элемента 5 защиты. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)я Н 02 Н 3/16

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4627803/24-07 (22) 28.12.88 (46) 15.12.90. Бюл. Иг 46 (71) Хабаровский институт инженеров железнодорожного транспорта (72) Б.Е.Дынькин и Е,M.Ñìèðíoâ (53) 621.316.925(088.8) (56) Федосеев А.М. Релейная защита электрических систем. М.: Энергия, 1976, с. 355—

358.

Кискачи В.М. Защита от однофазных замыканий на землю ЗЗП-1 (описание, наладка и эксплуатация). М.: Энергия, 1972, с. 21,22, (54) УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ОТ ОДНОФАЗНЫХ ЗАМЫКАНИЙ НА ЗЕМЛЮ В

СЕТИ НИЗШЕГО НАПРЯЖЕНИЯ С ИЗОЛИРОВАННОЙ НЕЙТРАЛЬЮ (57) Изобретение относится к релейной защите систем электроснабжения.с изолированной нейтралью и может быть использовано для защиты от однофазных замыканий на землю линии продольного.,... Ы 1614066 А1 электроснабжения нетяговой нагрузки железных дорог, Цель изобретения — предотвращение ложных срабатываний при однофазных замыканиях на землю в сети высшего напряжения с изолированной нейтралью, расположенных на общих опорах с линиями защищаемой сети низшего напряжения. Устройство, состоящее из измерительного органа 1 направления мощности нулевой последовательности сети низшего напряжения, например 10 кВ, и измерительного органа 2 напряжения нулевой последовательности сети высшего напряжения, например 35 кВ, логического элемента ЗАПРЕТ 3, элемента выдержки времени 4 и исполнительного элемента 5, не срабатывает при однофаэных замыканиях на землю в сети высшего напряжения благодаря тому, что под воздействием измерительного органа.2 напряжения нулевой последовательности срабатываат логический элемент

ЗАПРЕТ 3, который предотвращает запуск элемента 4 выдержки времени и исполнительного элемента 5 защиты. 1 ил.

1614066

25

Изобретение относится к релейной защите систем электроснабжения и может быть использовано для защиты от однофазных замыканий на землю на ли :. ях сети сиэолированной нейтралью низшего напряжения, .расположенных на одних опорах с линиями с изолированной нейтралью высшего напряжения (область применения— линии продольного электроснабжения нетяговой нагрузки железных дорог), Цель изобретения — предотвращение лржных срабатываний при однофазных замыканиях на землю на линиях сети высшего напряжения с изолированной нейтралью, расположенных на общих опорах с линиями защищаемой сети низшего напряжения.

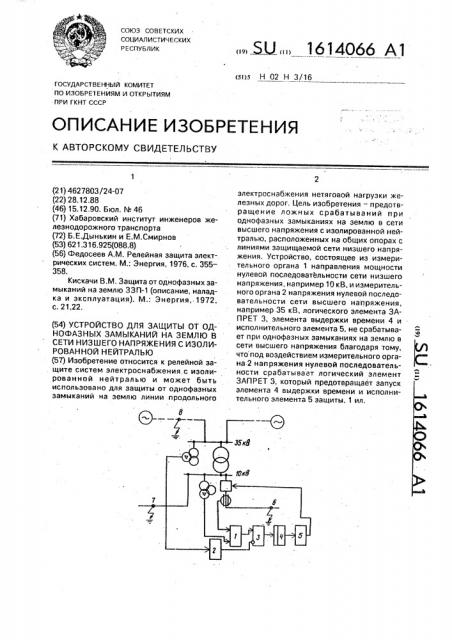

На чертеже изображена функциональная схема предлагаемого устройства и с ема участков сетей с изолированными нейтралями (например, напряжениями 10 кВ и 35кВ).

Устройство состоит из измерительного органа 1 направления мощности нулевой, последовательности защищаемой сети напряжением 10 кВ, измерительного органа 2 напряжения нулевой последовательности сети напряжением 35 кВ. логического элемента ЗАПРЕТ 3, элемента 4 выдержки времени и исполнительного элемента 5, причем выходы измерительных органов 1 и 2 присоединены к прямому и инверсному входам соответственно логического элемента ЗАПРЕТ 3, выход которого связан с входом элемента 4 выдержки времени, соединенногр выходом с входом исполнительного элемента 5.

Устройство работает следующим образом:

При однофазном замыкании на землю на защищаемом присоединении сети низшего напряжения (точка 6) и отсутствии

Замыкания на землю в сети высшего напряжения срабатывает измерительный орган 1 направления мощности нулевой последова1 ельности поврежденной сети, а измерительный орган 2 напряжения нулевой последовательности не срабатывает. Сигнал от измерительного органа 1 направления мощности проходит через логический элемент ЗАПРЕТ 3 и запускает элемент 4

Выдержки времени. Исполнительный элемент 5 отключает выключатег,, поврежденного присоединения защищаемой сети, При однофазном замыкании на землю на одном из остальных присоединений защищаемой

Сети (например, в точке 7) измерительный орган 1 направления мощности, устройства неповрежденного зашищаемого присоединения не срабатывает.

Однофазные замыкания на землю в сети высшего напряжения (например, в точке 8), сопровождающиеся переходными процессами, особенно дуговые, могут обусловить условия срабатывания измерительного органа 1 направления мощности устройства защиты присоединения неповрежденной сети низшего напряжения. Однако при этом под воздействием напряжения нулевой последовательности поврежденной сети высшего напряжения срабатывает измерительный орган 2 напряжения и запрещает запуск элемента 4 выдержки времени устройства, которое поэтому не может подействовать на отключение выключателя неповрежденного защищаемого присоединения, Положительный эффект от применения предлагаемого устройства состоит в экономической эффективности его использования.

Экономическая эффективность применения предлагаемого устройства определяется уменьшением у.церба за счет излишних отключений потребителей, уменьшением затрат на поиск несуществующих повреждений при ложных отключениях линии, повышением безопасности движения поездов.

Формула изобретения

Устройство для защиты от однофазных замыканий на землю в сети низшего напряжения с изолированной нейтралью, содержащее измерительный орган направления мощности нулевой последовательности, элемент выдержки времени.и исполнительный элемент, соединенные последовательно, о т л и ч а ю щ е е с я тем, что, с целью предотвращения ложных срабатываний при однофазных замыканиях на землю на линиях сети высшего напряжения с изолированной нейтралью, расположенных на общих опорах с линиями защищаемой сети низшего напряжения, в устройство введены измерительный орган напряжения нулевой последовательности сети высшего напряжения и логический элемент ЗАПРЕТ, причем выход измерительного органа напряжения подключен к управляющему входу элемента ЗАПРЕТ, включенного между измерительным органом направления мощности и элементом выдержки времени.
