Устройство для защиты группы однофазных электроустановок переменного тока

Устройство для защиты группы однофазных электроустановок переменного тока

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике, в частности к устройствам релейной защиты. Цель изобретения - упрощение, повышение надежности и чувствительности устройства защиты. при обрыве питающего провода или перегрузке одного из двигателей нагрузки нарушается равновесие между напряжениями, наводимыми во вторичной обмотке трансформатора тока 1. На выходной обмотке появляется напряжение, которое после выпрямителя 2 заряжает конденсатор фильтра 3 до напряжения срабатывания порогового элемента, который включает исполнительный орган, и электродвигатели отключаются от сети. 1 ил.

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (!9) (! !) (5!)5 Н 02 Н 7/08, Н 01 F 40/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4449717/24-07 (22) 04.07.88 (46) 15.12.90. Бюл. hh 46 (72) В.Е. Корчагов, Т.M. Демидович и C.È. Шведик (53) 621.316.925(088.8) (56) Авторское свидетельство СССР

hL 748642, кл. Н 02 Н 7/08, 1978.

Авторское свидетельство СССР

hh 1446671, 1987. (54) УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ГРУППЫ

ОДНОФАЗНЫХ ЭЛЕКТРОУСТАНОВОК ПЕРЕМЕННОГО ТОКА (57) Изобретение относится к электротехнике, в частности к устройствам релейной защиты. Цель изобретения — упрощение, повышение надежности и чувствительности устройства защиты. При обрыве питающего провода или перегрузке одного иэ двигателей нагрузки нарушается равновесие между напряжениями, наводимыми во вторичной обмотке трансформатора 1 тока. На выходной обмотке появляется напряжение, которое после выпрямителя 2 заряжает конденсатор фильтра 3 до напряжения срабатывания порогового элемента, который включает исполнительный орган, и электродвигатели отключаются от сети. 1 ил;

1614068

Изобретение относится к электротехнике, в частности к устройствам релейной защиты, и может быть использовано для защиты от перегрузки по току и обрыва в цепях питания электродвигателей.

Цель изобретения — упрощение, повышение надежности и чувствительности устройства.

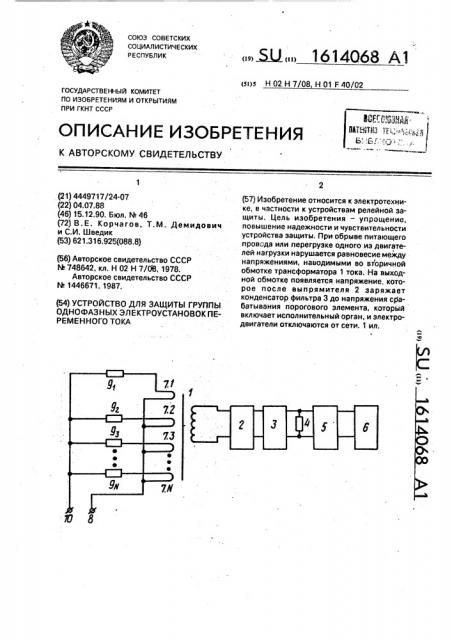

Нэ чертеже изображена функциональная схема предлагаемого устройства.
