Кондуктор для сверления отверстий в костях

Кондуктор для сверления отверстий в костях

Иллюстрации

Показать все

Реферат



Изобретение относится к медицинской технике, а именно к травматологии, и может быть использовано для установки сверла при сверлении отверстий в кости для лечения переломов методом остеосинтеза. Цель изобретения - обеспечние стабильного положения кондуктора во время сверления с учетом анатомических изгибов сломанной кости. Кондуктор состоит из корпуса 1 с направляющими втулками 2 для сверла с остриями 6 на конце. Направляющий штифт 7 и установочный болт 8 соединяют элементы 4 и 5. 2 ил.

СОЮЗ СОВЕТСНИХ

СОЩ4АЛИСТИЧЕСНИХ

РЕСПУБЛИК

ОЛИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flQ ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4613279/30-14 (62) 4202249/30-14 (22) 10.01.89 (23) 31.03.87 (31) W-76943 (32) 01.04.86 (33) PL (46) 15,12.90. Бюл. К - 46 (71) Хута Баильдон (Р1.) (72) Влодзимеж Карась, Роберт Грановски, Витольд Рамотовски, Казимеж

Пилявски, Ежи Цьэплак и Александр

Тузьэмски (PL) (53) 615.472(088,8) (56) Типовые конструкции станочных приспособлений. Альбом. Вып. 1, Москва, Оргстанкинпром, 1971, с. 33.

„.Я0„„1614748 A 5 (51)5 А 61 В 17/58// В 23 В 39/00

2 (54) КОНДУКТОР ДЛЯ СВЕРЛЕНИЯ ОТВЕРСТИИ В КОСТЯХ .(57) Изобретение относится к медицинской технике, а именно к травматологии, и может быть использовано для установки сверла при сверлении отверстий в кости для лечения переломов методом остеосинтеза. Цель изобретения — обеспечение стабильного положения кондуктора во время сверления с учетом анатомических изгибов сломанной кости. Кондуктор состоит из корпуса 1 с направляющими втулками.2 для сверла с остриями 6 на конце. Направляющий штифт 7 и установочный болт 8 соединяют элементы 4 и 5, 2 ил.

1614748.Формула изобретения

Составитель А.М.Новиков

Техред Л. Олийньпс Корректор С.Черни

Редактор А.Долинич

Заказ 3900 Тираж 552 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул. Гагарина, 101

Изобретение относится к медицинской технике, а именно к травматологии и может быть использовано для установки сверла при сверлении отверстий в кости для лечения переломов методом остеосинтеза, Цель изобретения — обеспечение с габильного наложения кондуктора во время сверления с учетом анатомических изгибов сломанной кости.

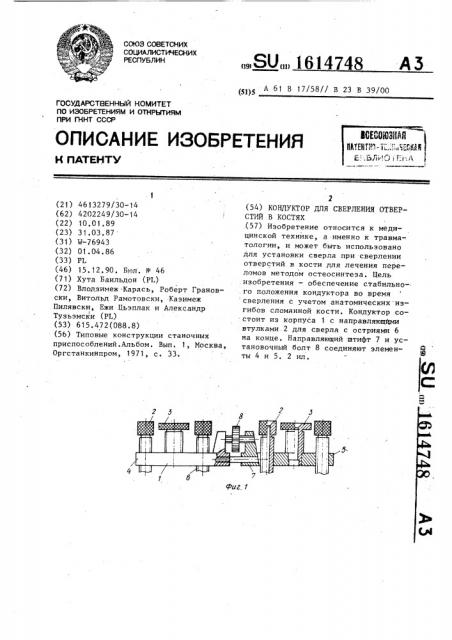

На фиг.1 представлен кондуктор д я сверления отверстий в костях, в д спереди; на фиг.2 — то же, вид сверху.

Кондуктор состоит из корпуса 1 с отверстиями, в которых расположены направляющие втулки 2 для сверла, ВТулки 3 установлены на корпусе для стяжек.

Корпус 1 выполнен из двух лежащих в одной плоскости элементов 4 и 5, соединенных между собой с возмОжностью регулирования расстояния между ними. Направляющие втулки 2 выполнены с остриями б на конце.. Направляющий штифт 7 и установочный боулт 8 соединяют элементы 4 и S.

Кондуктор используют следующим о разом, Кдрпус 1 вместе с направляющими в улками.2 и втулками 3 прикладывают к, сломанной кости.

Направляющие втулки 2 ввертываются . таким образом, что каждая из них опирается острием б на кость. Расстояние между двумя частями корпуса 1 регул лируется при помощи установочного болта 8. Благодаря =оответствуюшему смещению осей отверстий направляющих сверильных втулок 2 по отношению к осям отверстий соединительная пластина обеспечивает прижим костных отломков. Кондуктор прикрепляют к кости при помощи стяжек, замыкаемых во втулках 3. Затем вводят сверло в очередную направляюшую втулку 2 и выполняют отверстие в кости. После окончания операции стяжки кондуктор снима1S

Кондуктор для сверления отверстий в костях, содержащий корпус с отверстиями, в которых расположены направляющие втулки для сверла, о т— л,и ч а ю шийся тем, что, с целью обеспечения стабильного положе25 ния кондуктора во время сверления с учетом анатомических изгибов сломанной кости, в него введены втулки для стяжек, установленные на корпусе, причем корпус выполнен из двух плоских лежащих в одной плоскости элементов, соединенных между собой с возможностью регулирования расстояния между ними, а направляющие втулки выполнены с остриями на конце и установлеI ны в корпусе при помощи реэьбовых

35 соединений.
