Устройство для очистки подшипников качения со снятым внутренним кольцом

Устройство для очистки подшипников качения со снятым внутренним кольцом

Иллюстрации

Показать все

Реферат



Изобретение касается очистки и может быть использовано для очистки подшипников качения со снятым внутренним кольцом, в частности моющей жидкостью. Цель - повысить качество и производительность очистки. Обойма с тангенциально направленными каналами прямого вращения и одноименными каналами обратного вращения надета на втулку, на поверхности которой выполнены четные и нечетные глухие продольные пазы. Моющая жидкость через кольцевые проточки, выполненные на одном из торцов или обоих торцах втулки, поочередно подается в продольные пазы, попадая через тангенциально направленные каналы соответственно прямого и обратного вращения на выступающие части сепаратора, заставляя их вращаться то в одну, то в другую сторону внутри наружного кольца подшипника. 5 ил.

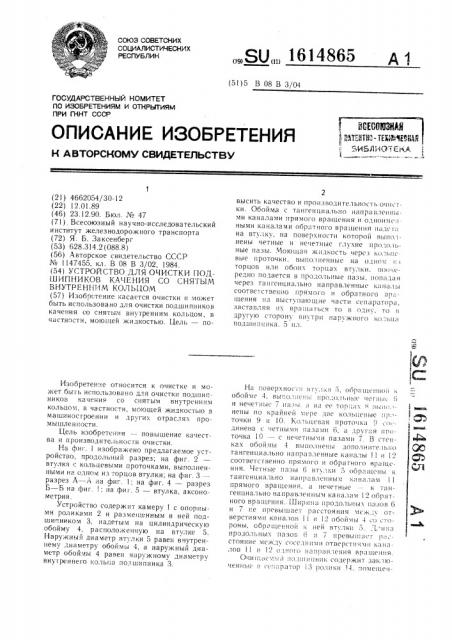

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1614865

А1 (51)5 В 08 В 3/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ и

1,ю1

4:ь (Ж ф

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4662054/30-12 (22) 12.01.89 (46) 23. 1 2.90. Б!0.!I. № 47 (71) Всесоюзный научно-исследовательский институт железнодорожного транспорта (72) Я. Б. Заксенберг (53) 628.314.2 (088.8} (56) Авторское свидетельство СССР № 1147455, кл. В 08 В 3/02, 1984. (54) УСТРОЙСТВО ДЛЯ ОЧИСТКИ ПОДШИПНИКОВ КАЧЕНИЯ СО СНЯТЫМ

ВНУТРЕННИМ КОЛЪЦОМ (57) Изобпстение касается очистки и может быть использовано для очистки подшипников качения «о снятым внутренним кольцом, в частности, моюц(ей жидкостью. Цель — поИзобретение относится к очистке и может быть использовано для очистки подшипников качения со снятым внутренним кольцом, в частности, моющей жидкостью в машиностроении и других отраслях промышленности.

Цель изобрете)гия — — повышение качества и производите.ihHocrH очистки.

На фиг. 1 изображено предлагаемое устройство, продольный разрез; на фиг. 2 втулка с кольцевыми проточками, выполненными ня олпом из торцов втулки; на фиг. 3 —— разрез А — А на фиг. 1; на фиг. 4 — - разрез

Б — Б на фиг. !; на фиг. 5 — втулка, аксонометрия.

Устройство содержит камеру 1 с опорными роликами 2 и размещенным в ней подшипником 3, надетым на цилиндрическую обойму 4, расположенную на втулке 5.

Наружный диаметр втулки 5 равен внутреннему диаметру обоймы 4, а наружный диаметр обоймы 4 равен наружному диаметру внутреннего кольца подшипника 3. высить качество и производительность очи(гки. Обойма с тангенциально направленными каналами прямого вращения и однои !p;iными каналами обратного вращения няд«г. на втулку, на поверхности которой выполнены четные и нечетные глухие Ilp():(î.IIные пазы. Моющая жидкость через кольl!(вые проточки, вынол не11ныс на одном торцов или обо11 торцах втулки, по() !t. —редно подается в продольные пазы, попадая через тангенцияльно направленные кя)галы соответственно прямого и обрагного зр:-.:щения на выступак)щие части сепаратора, заставляя их вря цяться то в одну, то в другую сторону внутри наружного ко,;hl!<) под;пипника. 5 ил.

На поверхно«тн игу,. .,и 5), оорящ(H!loi: к обойх! е 4, выпол н(ни: I! ро.;о,!ьllhl(че г)! ы(6 и HP(låò»hl«7 IIH«HI. я ня ее торп»; H яhlil(.иены по крайней i:ере две кольцевые i!):.— точки 9 и 10. Кольцевая проточк;1 11 .о динена «четнь)ми пазамн 6, я другая lip( точка !0 — с HPчетными пазами 7. В стенках обоймь! 4 вы пол!IP! ы дополните.)ь:.и) тангенциально направленные кан",.ë",û ) 1 и 12 соответственно прямого и обратного вращения. Четные пазы 6 вт)лки 5 обр III!(Hû к тангенциально направленным каналам 11 прямого врац.:ения. а нечетные -- h тянгенциально направленным каналам 12 o()p»Tного вращения. 1Пириliа продольны. п(!зов 6 и 7 не превышает расстояния меж. у отверстиями каналов 11 и 12 обоймы 4 .о (-ороны, обращенной к ней вт лки 5.;. I !IH г1родольных пазов 6 li 7 превы)пасе ра;стояние между «осслними отверстиHмн к,)ня:loB 11 и 12 о!H()I() няпоя1))!ения врящен)!я. (2чlи i! Яс (1ь(il 10 !II! II!!HI! I((одеРжит заh к)ЧЕННЫЕ В (сн)ярятцр !3 РОЛИКИ !4, ПОМЕ)цЕН1614865 ные в наружное кольцо. С боков обойма 4 закрыта крышками 15, имеющими патрубки 16 для подвода моющей жидкости.

Устройство работает следующим образом.

Промываемый подшипник 3 (без внутреннего кольца) помещают в камеру 1, надевают на обойму 4 и устанавливают на опорные ролики 2. Моющая жидкость по трубопроводу через патрубки 16, имеющиеся в крышках 15, поочередно поступает в кольцевые проточки 9 и 10, выполненные в торцах 8 втулки 5. Из кольцевой проточки 9 моющая жидкость поступает в четные продольные пазы 6, а из кольцевой проточки 10 — в нечетные продольные пазы 7. Затем через тангенциально расположенные каналы 11 прямого вращения, связанные с четными пазами

6, и через каналы 12 обратного вращения, связанные с нечетными пазами 7, моющая жидкость поочередно попадает на выступающие части сепаратора 13 и роликов 14, заставляя их вращаться то в одну, то в другую сторону внутри наружного кольца подшипника 3.

По мере очистки подшипника 3 моющая жидкость вымывает загрязнения, в результате сепаратор 13 начинает вращаться внутри наружного кольца по обойме 4 со скоростью, превышающей скорость вращения наружного кольца подшипника 3.

При подводе моющей жидкости со сторо ны одного из торцов 8 втулки 5 она имеет кольцевые проточки 9 и 10, выполненные в соответствующем торце 8 (фиг. 2). При необходимости подвода моющей жидкости к обоим торцам 8 (фиг. 1) кольцевые цилиндрические проточки 9 и 10 выполняются соответственно в обоих торцах 8 промежуточной втулки 5.

Для предотвращения одновременного попадания моющей жидкости в каналы 11 и 12 прямого и обратного вращения ширина r;родольных пазов 6 и 7 «е превышает расстояния между отверстиями каналов 11 и 12 обоймы 4 со стороны, обращенной к втулке 5.

Для обеспечения подачи моющей жидкости к каналам 11 и 12 цилиндрического элемента 4 длина продольных пазов 6 и 7 превышает расстояние между соседними от-. верстиями каналов 11 и 12 одного направления вращения.

Технико-экономический эффект от использования предлагаемого устройства заключается в повышении качества и производительности подшипников качения от загрязнений за счет лучшей турбинизации и разнонаправленного движения жидкости, а также за счет обеспечения относительного перемещения сепаратора и кольца подшипника.

Формула изобретения

Устройство для очистки подшипников качения со снятым внутренним кольцом, содержащее цилиндрическую обойму для имитации внутреннего кольца подшипника, имеющую осевой канал и выполненные по меньшей мере в одном поперечном сечении тангенциальные каналы для вращения элементов подшипника в одну сторону, систему подачи моющей жидкости в тангенциальные каналы, отлuнаvи(eecя тем, что, с целью повышения качества и производительности очистки, оно имеет втулку, смонтированную в осевом канале обоймы, с диаметром, равным диаметру осевого канала, в обойме по меньшей мере в одном поперечном сечении выполнены дополнительные тангенциальные

ЗО каналы для вращения элементов подшипника в другую сторону, причем на наружной поверхности втулки выполнены две группы продольных глухих пазов с выходом пазов каждой группы на одну из торцовых поверхностей втулки, при этом пазы каждой груп35 пы объединены с помощью кольцевой проточки, выполненной на соответствующей торцовой поверхности, и расположены в поперечном сечении так, что сообщены с соответствующими этой группе тангенциальными каналами одного из направлений вращения, а система подачи моющей жидкости сообщена с кольцевыми проточками и имеет переключатель для поочередной подачи в них моющей жидкости.
