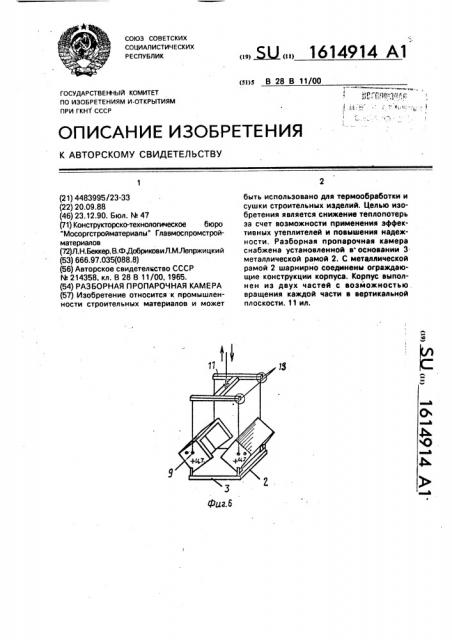

Фиг.б (21) 4483995/23-33 (22) 20.09.88 (46) 23.12.90. Бюл. Q 47 (71) Конструкторско-технологическое бюро

"Мосоргстройматериалы" Главмоспромстройматериалов (72)Л.Н.Беккер, В.ФДобриковиЛ.МЛепржицкий (53) 666,97.035(088.8) (56) Авторское свидетельство СССР

ЬЬ 214358, кл. В 28 В 11/00, 1965. (54) РАЗБОРНАЯ ПРОПАРОЧНАЯ КАМЕРА (57) Изобретение относится к промышленности строительных материалов и может,, Ж, 1614914 А1 быть использовано для термообработки и сушки строительных изделий. Целью изобретения является снижение теплопотерь за счет возможности применения эффективных утеплителей и повышения надежности. Разборная пропарочная камера снабжена установленной в основании 3 металлической рамой 2. С металлической рамой 2 шарнирно соединены ограждающие конструкции корпуса. Корпус выполнен из двух частей с воэможностью. вращения каждой части в вертикальной плоскости. 11 ил.

1614914

Изобретение относится к промышленности строительных материалов и может быть использовано для термообработки и сушки строительных изделий.

Целью изобретения является снижение 5 теплопотерь за счет возможности применения эффективных утеплителей и повышение надежности.

На фиг, 1 изображена камера, общий вид, на фиг.2 — тоже, вид в плане; на фиг.3- 10 разрез А — А на фиг. 2; на фиг, 4 — узел на фиг. 1, на фиг. 5-7 — последовательность открывания камеры; на фиг. 8-10 — последовательность закрывания камеры, на фиг. 11— вид Б на фиг. 4, 1",>

Разборная пропарочная камера содержит две одинаковые части корпуса — створки 1, установленные на раме 2, размещенной на основании 3, Створки 1 соединены с рамой 2 с помощью шарнира 4, 20 обеспечивающего возможность поворота

l 1, подьема створок 1. Ограждающие конструкции, образующие корпус камеры,выпалнены из несущего каркаса 5, обшитого листами 6, с утеплителем 7 между ними, Для 25 исключения потерь тепла зазоры между ! створками 1 (полукамерами) заполняют уплотнительными элементами 8, Для открывания и закрывания камеры с помощью крана на торцовых стенках камеры по разные сто- 30 роны от центра тяжести расположены цапфы 9 (для строповки при открывании створок 1) и 10 (для страпавки при закрыва, нии створок 1). Камера снабжена также тра версай 11 со стропами 12 и с узлами 13 35, крепления строп. Причем длина строп 12 и

, расстояние между узлами 13 их крепления на траверсе подобраны так, чта в натянутом состоянии стропы 12 имеют некоторый угол, а с вертикальной составляющей. 40

Разборная пропарочная камера работает следующим об разом.

Перед загрузкой камеры створки 1 открывают. Иэделия в формах размещают внутри камеры, после чего створки 1 закрывают и начинают процесс термообработки, Обогрев иэделия можно производить как паром, так и сухими теплоносителями. После окончания термообработки камеру открывают и готовые изделия в формах выгружают из камеры, Открывание и закрывание камеры осуществляют с помощью крана или другого самостоятельного приводного механизма. Для открывания камеры стропы 12 траверсы 11 цепляют за цапфы

9, Подьем осуществляют до тех пор, пока стропы 12 не примут вертикальное положение, а шарнир 4, вокруг которого происходит поворот створок 1, цапфа 9 и узел 13 крепления стропы не окажутся на одной прямой (фиг, 6), При этом центр тяжести створок 1 перемещается по другую сторону этой вертикали. После этого подьем прекращают и начинают опускание крюка крана.

Створки 1 камеры под собственной тяжестыа опускаются, вертикальная стенка камеры принимает горизонтальное положение (камера открыта).

При закрывании камеры стропы 12 цепляют за цапфу 10 и процесс повторяется в обратном порядке, Формула изобретения

Разборная пропарочная камера, включающая основание и корпус из подвижных ограждающих конструкций, о т л и ч а ю щ ая с я тем, чта, с целью снижения теплопотерь за счет возможности применения эффективных утеплителей и повышения надежности, она снабжена установленной в основании металлической рамой, с которой шарнирно соединены ограждающие констукции корпуса, выполненного из двух частей с воэможностью вращения каждой из них В вертикальной плОскОсти, 1614914
