Реферат



Изобретение относится к бытовой технике, а именно к крышкам для емкостей, и может быть использовано при ручном сборе ягод. Целью изобретения является расширение функциональных возможностей. При ручном сборе ягод крышка днищем 1 с отверстием 3 и буртиком 2 одевается на емкость 5 и при помощи ручки 6 крепится на теле сборщика. Собранные ягоды высыпаются в воронку 4, прикрепленную к днищу 1 крышки так, что ее меньшее отверстие совмещено с отверстием днища 1, и через отверстия 3 скатываются в емкость 5. При заполнении емкости ягодами крышка снимается и ягоды пересыпаются в емкость большего объема. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4419310/30-13 (22) 11 02.88 (46) 23.12.90. Бюл. № 47 (75) В. М. Володин (53) 621.798.147 (088.8) (56) Авторское свидетельство СССР № 15301, кл. В 65 D 39/02, 1930. (54) KPbJLUKA ДЛЯ ЕМКОСТИ (57) Изобретение относится -к бытовой технике, а именно к крышкам для емкостей, и может использоваться при ручном сборе ягод. Целью изобретения является расширеÄÄSUÄÄ1615067 А (51)5 В 65 D 39/04, В 67 С 11/02

2 ние функциональных возможностей. Г1ри ручном сборе ягод крышка днищем 1 с отверстием 3 и буртиком 2 одевается на емкость 5 и с помощью ручки 6 крепится на теле сборщика. Собранные ягоды высыпаются в воронку 4, прикрепленную к днищу ! крышки так, что ее меньшее отверстие совмещено с отверстием днища 1, и через отверстие 3 скатываются в емкость 5.

При заполнении емкости ягодами крышка снимается и ягоды пересыпаются в емкость большего объема. 1 ил.

1615067

Формула изобретения

Изобретение относится к бытовой технике, а именно к крышкам для емкостей, и может использоваться при ручном сборе ягод.

Целью изобретения является расширение функциональных возможностей крышки.

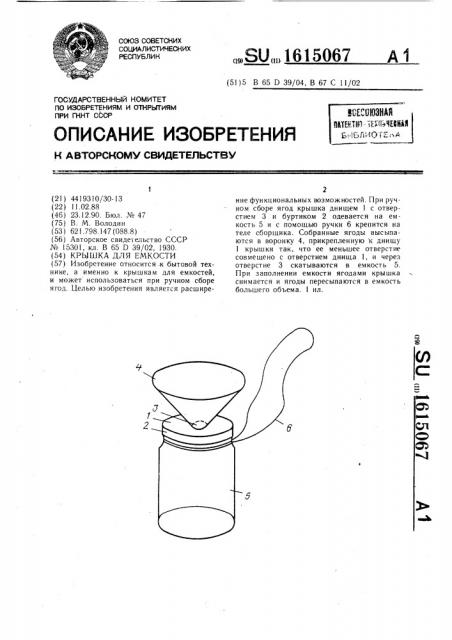

На чертеже изображена крышка с емкостью.

Крышка для емкости содержит днище 1 с буртиком 2. В днище выполнено отверстие 3. К внешней стороне днища при; креплена воронка 4 так, что ее меньшее, отверстие совмещено с отверстием днища. Крышка одевается на емкость 5. Емкость для удобства транспортирования снабжена ручкой 6.

При сборе ягод крышка надевается на, емкость 5 и с помощью ручек 6 крепится

4 либо на груди, либо на поясе сборщика.

Собранные ягоды высыпаются в воронку 4 и через отверстие 3 скатываются в емкость 5.

При наполнении емкости ягодами крышка снимается, ягоды пересыпаются в емкость большего объема и т. д.

1О Крышка для емкости, содержащая днищс буртиком, отличающаяся тем, что, с целью расширения функциональных возможностей, она снабжена воронкой, в днище выполнено отверстие, а воронка прикреплена к внешней стороне днища так, что ее меньшее отверстие совмещено с отверстием днища.
