Способ плазменного упрочнения изделий

Способ плазменного упрочнения изделий

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению и может быть использовано для повышения износостойкости деталей машин и различного обрабатывающего инструмента, например пил. Целью изобретения является повышение качества упрочнения за счет устранения оплавления. Это достигается за счет обработки режущих кромок инструментов плазмой через сгораемую бумажную прокладку, которая, сгорая, образует экранирующий эффект, снижающий концентрацию тепловой энергии на режущих кромках. В результате кромки не сплавляются. 1 табл.

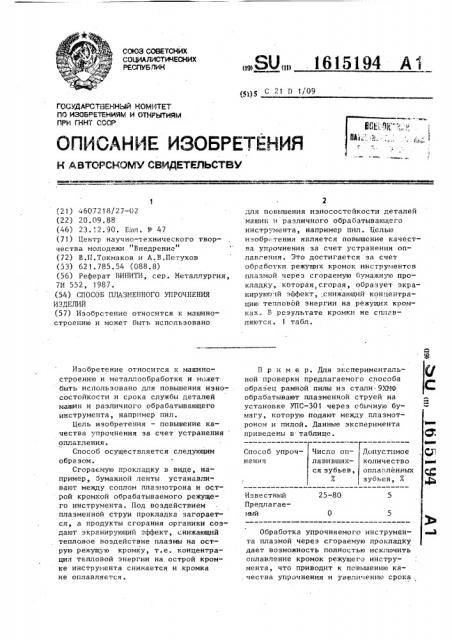

СОЮЭ СОВЕтСНИХ

СОЦИЛЛИСтИЧЕСНИХ

РЕСПУБ.ПИН

gq)) g С 21 П 1/09 д

Э

СПИ )АНИЕ HSOEPETEHHR

К A ВТСРСНОМУ СЕИДЕ ГЕЛЬСТВУ

4Т

Q"

СИ

Число onДопустимое количество

Способ упрочнения лавившихся зубьев, % оплавленных зубьев, %

25-80

Известный

Предлагаемый

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

Па ИЭОЬРатЯНИЯМ И ОтНРЦтИВЛ

ПРй ГИНТ СССР (2l) 4607218/27-02 (22) 20.09.88 (46) 23.;2.90. Бюл. ¹ 47 (7i) Центр научно-технического творчества молодежи Внедрение (72) В П.Токмаков и А,В.Петухов (53) 621.785.54 (088.8) (56) Реферат ВИНИТИ, сер. Металлургия, 7И 552, 1987. (54) СПОСОБ ПЛАЗМЕННОГО УПРОЧНЕНИЯ

ИЗДЕЛИЙ (57) Изобретение относится к машиностроению и может быть испсльзовано

Изобретение относится к машиностроению и металлообработке и может быть использовано для повышения износостойкости и срока службы деталей машин и различного обрабатывающего инструмента, например пил.

Цель изобретения — повышение качества упрочнения за счет устранения оплавления.

Способ осуществляется следующим образом.

Сгораемую прокладку в виде, например, бумажной ленты устанавливают между соплом плазмотрона и острой кромкой обрабатываемого режущего инструмента. Под воздействием плазменной струи прокладка загорается, а продукты сгорания органики создают экранирующий эффект, снижающий тепловое воздействие плазмы на острую режущую кромку, т.е. концентрация тепловой энергии на острой кромке инструмента снижается и кромка не оплавляется.

„„SU„„1615194 А "l для повышения износостойкости деталей машин и различного обрабатывающего инструмента, например пил. Целью изобр -:=ения является повышение качества упрочнения за счет устранения оплавления. Это достигается за счет обработки режущих кромок инструментов плазмой через сгораемую бумажную прокладку, которая, сгорая, образует экранируюшчй эффект,,снижающий концентрацию тепловой энергии на режущих кромках. В результате кромки не сплавляются. 1 табл.

Пример. Для экспериментальной проверки предлагаемого способа образец рамной пилы из стали.9ХМФ обрабатывают плазменной струей на установке УПС-301 через обычную бумагу, которую подают между плазмотроном и пилой. Данные эксперимента приведены в таблице.

Обработка упрочняемого инструмента плазмой через сгораемую прокладку дает возможность полностью исключить оплавление кромок режущего инструмента, что приводит к повышению качества упрочнения и увеличению срока .

1615194

Составитель Е.Носырева

Техред Л.Олийнык Корректор И.Эрдейи

Редактор Н.Яцола

Заказ 3962 Тираж 509 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, 8-35, Раушская наб., д. 4/5

Дроизводственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101 службы пил, сокращению числа забракованных тел. В качестве бумажных прокладок может быть также использована папиросная бумага и хлопчатобумажная ткань. :формула изобретения

Способ плазменного упрочнения изцЕлий, преимущественно пилообразного режущего инструмента, вклю аюцрш обработку режущих кромок плазмой, о тл и ч а ю шийся тем, что, с целью повышения качества упрочнения за счет устранения оппавления, обработку плазмой ведут через бумажную прокладку.
