Способ обработки поверхностей трения

Способ обработки поверхностей трения

Иллюстрации

Показать все

Реферат



Изобретение относится к металлургии, в частности к способам обработки поверхностей трения. Целью изобретения является повышение износостойкости, контактной жесткости, улучшение качества поверхностей трения и снижение стоимости обработки. Предлоагаемый способ заключается в том, что на поверхности трения после предварительной механической обработки напыляют самофлюсующийся порошковый сплав состава. %: хром 9-12

никель 32-36

марганец 3-6

бор 4-6

кремний 5-7

железо остальное. После оплавления покрытия лазерным лучом проводят окончательную механическую обработку, после чего облучают поверхности трения сканирующим лазерным лучом. 1 табл.

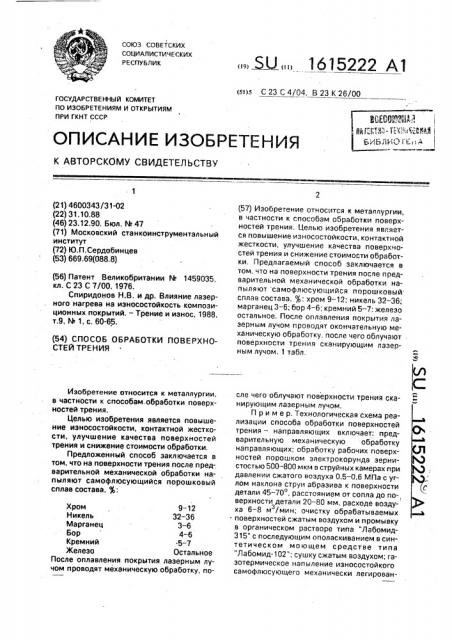

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4600343/31-02 (22) 31.10.88 (46) 23.12.90. Бюл. % 47 (71) Московский станкоинструментальный институт (72) Ю.П,Сердобинцев (53) 669,69(088.8) (56) Патент Великобритании М 1459035, кл. С 23 С 7/00, 1976.

Спиридонов Н.В. и др. Влияние лазерного нагрева на износостойкость композиционных покрытий. — Трение и износ, 1988, т.9, М 1, с. 60-65. (54) СПОСОБ ОБРАБОТКИ ПОВЕРХНОСТЕЙ ТРЕНИЯ

Изобретение относится к металлургии, в частности к способам. обработки поверхностей трения.

Целью изобретения является повышение износостойкости, контактной жесткости, улучшение качества поверхностей трения и снижение стоимости обработки, Предложенный способ заключается в том, что на поверхности трения после предварительной механической обработки напыляют самофлюсующийся порошковый сплав состава, :

Хром 9-12

Никель 32 — 36

Марганец 3 — 6

Бор 4-6

Кремний ° 5 — 7

Железо Остальное

После оплавления покрытия лазерным лучом проводят механическую обработку, по„„Я2„„16 l5222 А1 (я)s С 23 С 4/04, В 23 К 26/00 (57) Изобретение относится к металлургии, в частности к способам обработки поверхностей трения, Целью изобретения является повышение износостойкости, контактной жесткости, улучшение качества поверхчостей трения и снижение стоимости обработки. Предлагаемый способ заключается в том, что на поверхности трения после предварительной механической обработки напыляют самофлюсующийся порошковый сплав состава. : хром 9 — 12; никель 32 — 36; марганец 3 — 6; бор 4-6.; кремний 5-7; железо остальное. После оплавления покрытия лазерным лучом проводят окончательную механическую обработку, после чего облучают поверхности трения сканирующим лазерным лучом. 1 табл. сле чего облучают поверхности трения сканирующим лазерным лучом, Пример. Технологическая схема реализации способа обработки поверхностей трения — направляющих включает: предварительную механическую обработку направляющих; обработку рабочих поверхностей порошком электрокорунда зернистостью 500 — 800 мкм в струйных камерах при давлении сжатого воздуха 0.5 — О,б МПа с углом наклона струи абразива к поверхности детали 45-70, расстоянием от сопла до по-, верхности детали 20 — 80 мм, расходе воздуха 6 — 8 м /мин; очистку обрабатываемых з поверхностей сжатым воздухом и промывку в органическом растворе типа "Лабомид315" с последующим ополаскиванием в синтетическом моющем средстве типа

"Лабомид-102 ; сушку сжатым воздухом; газотермическое напыление износостойкого самофлюсующего механически легирован1615222

Составитель Н. Левашова

Редактор О. Юрковецкая Техред М.Моргентал Корректор И, Эрдейи

Заказ 3963 Тираж 834 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
