Реферат



Изобретение относится к строительству, в частности к панелям покрытия. Цель изобретения - повышение несущей способности панели при снижении металлоемкости покрытия. Панель покрытия содержит верхний и нижний ограждающие листы 1,2 ребра, утеплитель 3 и приваренные к ребрам скобы 8, на которые опирается верхний ограждающий лист. К скобам 8 жестко прикреплены дополнительные несущие балки 15, состоящие из элементов различной длины. 9 ил.

%ь

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)s Е 04 С 2/32

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ .К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 1421842 (21) 4638110/23-33 (22) 10.11.88 (46)23.12.90, Бюл. ¹ 47 (71) Центральный научно-исследовательский, проектный и конструкторско-технологический институт легких металлических конструкций "ЦНИИпроектлегконструкция" (72) О.Н.Ермолаев (53) 691-413:69.024 (088.8) (56) Авторское свидетельство СССР

N 1421842, кл. Е 04 С 2/32, 1986, 4.) „1615294 А2 (54) ПАНЕЛЬ ПОКРЫТИЯ (57) Изобретение относится к строительст.ву, в частности к панелям покрытия. Цель изобретения — повышение несущей способности панели при снижении металлоемкости покрытия. Панель покрытия содержит верхний и нижний ограждающие листы 1, 2, ребра, утеплитель 3 и приваренные к ребрам скобы 8, на которые опирается верхний ограждающий лист. К скобам 8 жестко прикреплены дополнительные несущие балки 15, состоящие из элементов различной длины. 9 ил, 1615294

Изобретение относится к строительству, частности к панелям покрытия с гофрироанными верхним и нижним ограждающими

Листами, и является усовершенствованием

Мзобретения по авт. св. N 1421842.

Цель изобретения — повышение несущей способности панели при снижении ме1 таллоемкости покрытия.

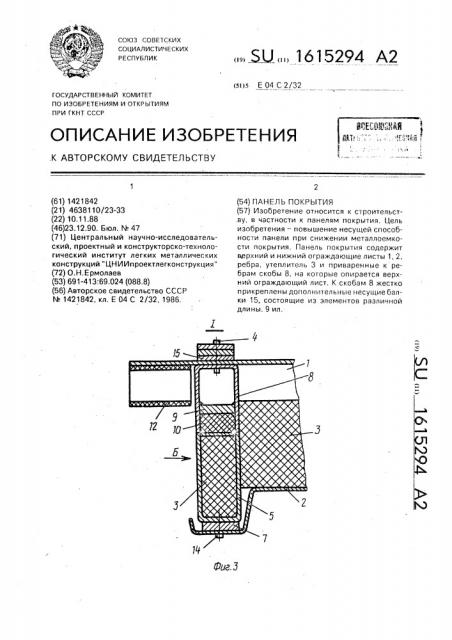

На фиг.1 изображена панель покрытия, лан; на фиг,2 — сечение А — А на фиг,1; на иг.3 — узел I на фиг,2; на фиг,4 — вид Б на иг.3; на фиг,5 — узел II на фиг,2; на фиг,б— ид В на фиг,5; на фиг.7 — балка; на фиг.8— ид Г на фиг.7; на фиг.9 — соединение двух анелей покрытия между собой.

Панель покрытия имеет верхний 1 и ижний 2 ограждающие гофрированные литы и утеплитель 3.. На нижнем гофрированом листе 2 посредством самонарезающих интов 4 закреплены ребра 5 и 6, к которым рикреплена лента 7, причем ребра 5 и 6 естко скреплены со скобами 8 (например, варкой), соединенными в единое целое при, омощи полосы 9, соприкасающейся верхней плоскостью с внутренними гофрами ерхнего ограждающего листа 1; а между лолосой 9 и ребрами 5 и 6 установлена еплоизолирующая прокладка 10. На козыек 11 верхнего ограждающего листа 1 с нутренней стороны установлена самоклеяаяся прокладкла 12, выполненная из элатичного материала (например, Герлен Т") я создания герметичности стыка между анелями. Прокладка 14, выполненная из ластичного материала, препятствует проождению холодного воздуха в помещение.

Крепление верхнего охлаждающего ли та 1 со скобами 8, установленными на рерах 6, осуществляется элементами 13 крепления, а крепление верхнего ограждающего листа 1 к скобам 8, установленным на ребре 5, осуществляется через балку 15, состоящую из элементов 16, жестко соединенных в единое целое (например, сваркой) самонарезающими винтами 4,.

5 Такое техническое решение дает возможность максимально использовать пространство между наружными гофрами верхнего и нижнего ограждающих листов с целью получения несущего ребра при мак10 симальной его высоте, обеспечивая высокую несущую способность, Переменное сечение балки по длине дает возможность равномерно распределить возникающее в ней напряжение при изгибе от снеговой на15 грузки. При этом существенно повышается несущая способность панели при оптимальном расходе материала на конструкцию.

Снижению металлоемкости способствует то, что элементы дополнительной несу20 щей балки выполнены разной длины, Выбранный диапазон 2/3-1/2 назначен так, что элементы, составляющие дополнительную балку, наиболее точно описывают квадратичную кривую эпюры изгибающих

25 напряжений в усиливаемом ребре панели, Формула изобретения

Панель покрытия по авт. св, йт 1421842, отличающаяся тем, что, с целью

30 повышения несущей способности панели при снижении металлоемкости покрытия, панель снабжена несущими балками, установленными по выступам гофров верхнего ограждающего листа и жестко соединенны35 ми со скобами ребер, причем несущие балки выполнены переменного сечения по длине из жестко соединенных между собой продольных элементов, длина каждого вышерасположенного из которых составляет

40 2/3...1/2 длины нижерасположенного элемента.
