Испытатель пласта

Испытатель пласта

Иллюстрации

Показать все

Реферат



Изобретение относится к нефтяной промышленности. Целью изобретения является повышение надежности определения типа и количества пластового флюида. Внутри корпуса 1 испытателя пласта размещены пробоотборная камера 2 и блок питания. Последний выполнен в виде аккумулятора 3 и генератора 4, связанного через мультипликатор 5 с бурильной колонной (БК) 6, снабженной переходником 7. Испытатель пласта имеет опускаемый на БК 6 пакер 8, электроакустический ударный узел 9 и измерительные приборы. Последние выполнены в виде оптических пар источник 10 - приемник 11 света и приемника 12 акустических сигналов. Внутри пробоотборной камеры 2 вдоль ее оси установлены электрически связанные с блоком питания оптические пары источник 10 - приемник 11 света и электронный блок 13. Выходы приемников 11 света соединены с узлом 9. Приемник 12 акустических сигналов расположен в верхней части БК 6. В камере 2 у отверстий 14 установлена ампула 15 с красящим веществом. В процессе испытания пласта в цепи блока 13 от приемников 11 света, освещаемых через воду источниками 10, возникает фототок, который преобразуется в последовательность импульсов. Электронные ключи блока 13 включают узел 9, акустические сигналы от которого регистрирует приемник 12. 2 ил.

".ц: Б 21 В 49/00

ГОСУДАРСТВЕ 1НЬ! Й НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

Я Q Q Я ©P@ 5 @1 Q Pgg

:;,— ИСПЫтлтКГЬ ЛП СтА (57} Изобретен-хе относится к нефтяной лр:"ьппленности. Целью изобретения

4619148/24-03

13.12.88

23.12.90,Бюл, !;= 47 явл.-ется повышение надежности апреский зики (72) С.А.Миро :oâ и .. Сит;-;; (53) 622.241.05,088.8) (56) Авторское свидетельство 0:::.С!-

N- 1208214, кл 21 Б 49/00 (21) . (22) . (46) (71) Всесоюзнь|й научно-исследовате: †:.ь— институт нефтепромыслов:.й гео--"-и:: нт.-

fir,;,",.ap а, ., -,аста

« ! \ ен fr G типа и количества пластового

Внутри корпуса 1 испытателя размещены пробоотборная камеблок питания. Последний выв виде аккумулятора 3 и гене=, связанного через мульти1615352

Пликатор 5 с бурильной колонной (БК) снабженной переходником 7. Испытатель пласта имеет опускаемый на

ВК 6 пакер 8, электроакустический дарный узел 9 и измерительные приоры. Последние выполнены в виде oIIических пар источник 10 — приемник

1 света и приемника 12 акустических игналов. Внутри пробоотборной камеы 2 вдоль ее оси установлены электически связанные с блоком питания птические пары источник 10 — приемик 11 света и электронный блок 13

ыходы приемников 11 света соединены

Изобретение относится к нефтяной ромышленности, в частности к испианию скважин, содержащих в пластах дкий флюид.

Целью изобретения является повыение надежности определения типа и количества пластового флюида.

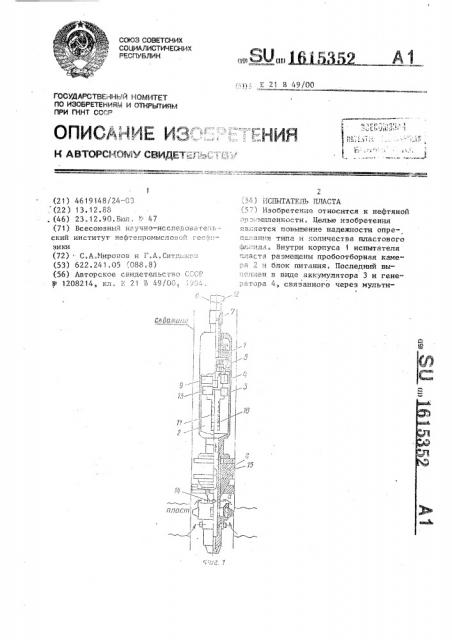

На фиг.1 показан испытатель пласта, общий вид; на фиг ° 2 — временная

Диаграмма регистрируемых сигналов.

Испытатель пласта содержит корпус

1 с размещенными внутри него пробоотборной камерой 2 и блоком питания, вь(полненным в виде аккумулятора 3 и генератора 4, связанного через мультиикатор 5 с бурильной колонной б с цереходником 7. Испытатель пласта имеет спускаемый на бурильной колонне 6

Йакер 8, электроакустический ударный

y çeë (акустический излучатель) 9

В, измерительные приборы, выполненные в виде оптических пар источник (осветитель) 10 — приемник 11 света и прие мника 12 акустйческих сигналов. При этом внутри пробоотборной камеры 2 вдоль ее оси установлены электричес45 нане связанные с блоком питания оптические пары источник 10 — приемник 11 с вета, электронный блок 13. Выходы п риемников 11 света соединены с электРоакустическим ударным узлом 9. Прие(мник 12 акустических сигналов устаь1овлен в верхней части бурильной колонны 6. В канале пробоотборной камеры 2 у зоны поступления пластового флюида через отверстия 14 устаноялеыа ампула 15 с красящим веществом.

Испытатель пласта работает следующим образом. с узлом 9. Приемник 12 акустических сигналов расположен в верхней части

БК 6. В камере 2 у отверстий 14 установлена ампула 15 с красящим веществом. В процессе испытания пласта в цепи блока 13 от приемников 11 света, освещаемых через воду источниками 10 возникает фототок, который преобразуется в последовательность импульсов. Электронные ключи блока

13 включают узел 9, акустические сигналы от которого регистрирует приемник 12. 2 ил.

После спуска испытателя пласта в необходимый интервал он на 200-300 м заливается водой для технологических целей испытаний (предотвращая емятия труб, привода манометра и т.п.).

В это время включается электронный блок 13, управляющий всем процессом функционирования индикатора цветовой плотности на основе источника 10 и приемника 11 света. В цепи электронного блока (схемьО 13 появляется фототок от приемников 11 света, освещаемых через воду источниками (осветителями) IO, который преобразуется в равномерную последовательность импульсов (фиг.2б), и через ключи блока 13, открывающие питание акустичес- кого излучателя 9, акустический сигнал регистрируется приемником 12 акустических сигналов.

В случае, когда среда не прозрачна, в цепи электронной схемы фототоza нет и нет последовательности импульсов. Однако с целью проверки работоспособности системы в целом в электронной схеме 13 предусмотрен, узел, контролирующий ее состояние посредством выдачи контрольных импульсов с большим промежутком времени, например через секунду или несколько.

При проведении испытания пласта вследствие откачки жидкости из него через отверстия 14 могут быть три ситуации: пласт сухой и в пробоотборной камере 2 ситуация не изменяется, т.е. акустический излучатель 9 излучает последовательность импульсов (фиг.2б); пласт водоносный и в пробоотборной камере 2 ситуация также не

15352

5 16 изменяется (фиг.2б);пласт нефтяной и в пробоотборной камере 2 есть нефть.

Освещенность приемников 10 света

1 резко падает электронная схема не вы9 дает последовательность импульсов,а только через установленный промежуток проходят контрольные импульсы (фиг.2а), что свидетельствует о наличии нефти.

В случае исследования интервалов со светлыми нефтями или газоконденсатом, используется ампула 15 с красящим веществом, легкорастворяемым в углеводородах. При заполнении объемапробоотборника светлой жидкостью или газоконденсатом ампула 15> растворяясь, подкрашивает их красйтелем, а результат исследования аналогичен . предыдущей операции. В случае, когда в пробоотборнике (камере) 2 имеется расслоенная жидкость и часть осветительных пар источник 10 — приемник 11 дает фототок, а часть не дает, в электронной схеме предусмотрена .электронная коммутация ключей таким образом, что на вход акустического излучателя 9 поступает код расположения засвеченных и незасвеченных осветительных пар источник 10 — приемник 11, по которому определяют количество нефти и воды в камере 2. Этот код располагается между двумя контрольными сигналами и считывается дважды (фиг ° 2в).

Таким образом, испытатель пласта позволяет однозначно решать вопросы определения типа пластового флюида и его количество в пробоотборной камере

2 без подъема испытателя на поверхность и без кабельного канала связи.

Формула и з о б р е т е н и я

Испытатель пласта, содержащий корпус с размещенными внутри него пробоотборной камерой, блоком питания, измерительные приборы, спускаемый

l5 на бурильной колонне пакер, о т л ич а ю шийся тем, что, с целью повышения надежности определения типа и количества пластового флюида, он снабжен электроакустическим удар0 ным узлом, измерительные приборы выполнены в виде оптических пар источник — приемник света и приемника акустических сигналов, блок питания выполнен в виде аккумулятора и генератора, связанного через мультипликатор с бурильной колонной, при этом внутри пробоотборной. камеры вдоль ее оси установлены электрически свя( занные с блоком питания оптические . пары источник — приемник света выхоУ ды приемников света соединены с электроакустическим ударным узлом, а приемник акустических сигналов установ- лен в верхней части бурильной колонны.

1615352
