Реферат



Изобретение позволяет повысить надежность работы ветроагрегата. Основание 6 снабжено опорным кронштейном 16 с закрепленной на нем концом фиксирующей пружиной 17, другой конец которой закреплен на кронштейне, установленном параллельно плоскости каркаса, а передний упор - двуплечим рычагом 18. Поочередно взаимодействуя с плечами с основанием 6 и кронштейном 12, установленным перпендикулярно плоскости каркаса, рычаг позволяет обеспечить четкую фиксацию кронштейнов 11, 12 в фиксаторах 13. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (51)5 F 03 D 5 06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

IlQ ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (61) 1539385 (21) 4453822/25-06 (22) 06.07.88 (46) 23.12.90. Бюл. № 47 (75) А. А. Корешков (53) 621.548(088.8) (56) Авторское свидетельство СССР № 1539385, кл. F 03 D 5/06, 1988. (54) ВЕТРОАГРЕГАТ КОРЕШКОВА А. А. (57) Изобретение позволяет повысить надежность работы ветроа грегата. Основание 6

„„Я0„„1615437 А 2

2 снабжено опорным кронштейном 16 с закрепленной на нем концом фиксирующей пружиной 17, другой конец которой закреплен на кронштейне, установленном параллельно плоскости каркаса, а передний упор — двуплечим рычагом 18. Поочередно взаимодействуя с плечами с основанием 6 и кронштейном 12, установленным перпендикулярно плоскости каркаса, рычаг позволяет обеспечить четкую фиксацию кронштейнов 11, 12 в фиксаторах 13. 2 ил.

1615437

Формула изобретени.-.

30 з

Изобретение относится к ветротехнике. ожет быть использовано для преобразоваия энергии ветра в электрическую и являтся усовершенствованием устройства по

4вт. св. № 1539385.

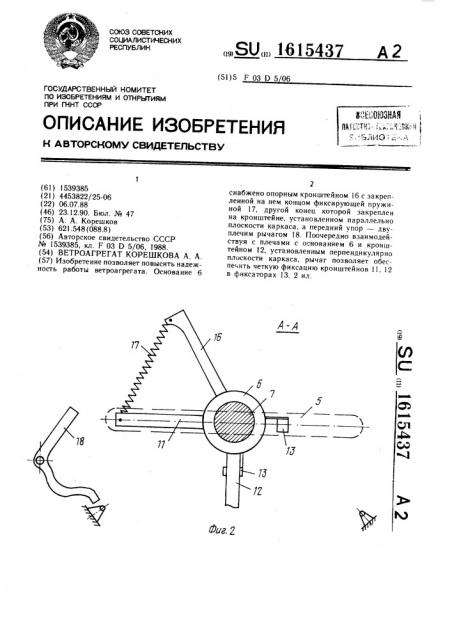

Целью изобретения является повышение иадежности работы ветроагрегата, На фиг. 1 представлен ветров грегат, >бщий вид; на фиг. 2 — разрез А-А на фиг. 1.

Ветроагрегат содержит установленную на ундаменте с возможностью вращения в гоизонтальной плоскости платформу 1 с пеедним 2 и задним 3 упорами, на которой азмещен горизонтальный вал 4, связанный ри помощи храпового механизма 5 с основанием 6, сопряженным с вертикальной осью

7, на которой установлен каркас 8 с парусом

9 лопасти, имеющей возвратную пружину

10. Ось 7 снабжена двумя кронштейнами

11 и 12, один из которых (11) установлен параллельно плоскости каркаса 8, а другой

; (12) — перпендикулярно, основание 6 снаб1 жено фиксаторами 13 кронштейнов 11 и 12 и в основании 6 выполнены поперечные пазы

14 и полость 15, в которой размещена ось 7 с возможностью. поворота ее на угол, равный 90 . Упоры 2 и 3 выполнены ступенчатыми, а фиксаторы 13 — в виде вогнутых пластинчатых пружин.

Основание 6 снабжено опорным кронштейном 16 с закрепленной на нем одним концом фиксирующей пружиной 17, а другой конец которой закреплен на кронштейне 11, установленном параллельно плоскости каркаса 8, а передний упор 2 — двуплечим рычагом 18, поочередно взаимодействующим плечами с основанием 6 и кронштейном 12, установленным перпендикулярно плоскости каркаса 8.

Ветроагрсгат работает следующим образом.

Платформу ориентируют на ветер так, чтобы возвратная пружина 10 располагалась с наветренной стороны. Запуск ветроагрегата осуществляется поворотом лопасти, например, в сторону заднего упора 3, с соответствующим натяжением пружины 10 и последующим ее освобождением. После взаимодействия кронштейна 11 с упором 3 под воздействием фиксирующей пружины 17 кронштейн 11 вместе с осью 7 поворачивается на 90, перемещая каркас 8 с парусом 9 в продольное положение по отношению к ветру. После освобождения лопасти она под действием возвратной пружины

10 поворачивается в переднее положение, совершая холостой ход. В конце холостого хода лопасти кронштейна 12 оси паруса

9 контактирует с одним из плеч рычага 18, 15 вследствие чего ось 7 начнет поворачиваться. При дальнейшем приближении основания 6 лопасти к упору 2 оно воздействует на другое плечо рычага 18, при этом воспринимаемое усилие через первое плечо рычага 18 затрачивается на дальнейший поворот оси 7 паруса 9 — вплоть до упора кронштейна 12 в гнезде фиксатора 13. При этом каркас 8 с парусом 9 занимает положение, перпендикулярное направлению ветра, зуб храпового механизма 5 заходит в за25 цепление его шестерней, лопасть совершает рабочий ход, передавая воспринимаемое парусом 9 усилие скоростного напора ветра валу 4 ветроагрегата.

Ветроагрегат по авт. св. № 1539385, отличающийся тем, что, с целью повышения надежности, основание снабжено опорным кронштейном с закрепленной на нем одним концом фиксирующей пружиной, другой конец которой закреплен на кронштейне, установленном параллельно плоскости каркаса, а передний упор — двуплечим рычагом, взаимодействующим плечами с основанием и кронштейном, установленным перпендикулярно плоскости каркаса.
