Траверса подвесной системы котла

Траверса подвесной системы котла

Иллюстрации

Показать все

Реферат



Изобретение относится к энергетическому машиностроению и может быть использовано в котлостроении. Его цель заключается в повышении надежности и снижении металлоемкости. При нагружении траверсы внешние усилия передаются на нее через тяги 2, проходящие через соосные отверстия в каждой паре : кронштейн 3 - накладка 4. Так как оси отверстий и тяг 2 расположены в плоскости, проходящей через ось центра изгиба балки (Б) 1, последняя не испытывает закручивания и работает как обычная Б в условиях плоского изгиба. Благодаря этому повышается надежность траверсы, выполненной в виде С-образной Б 1. 8 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУбЛИК

„„SU„„1615458 (5l)5 F 22 В 37/24

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

Н АBTOPCHOMV СВИДЕТЕЛЬСТВУ

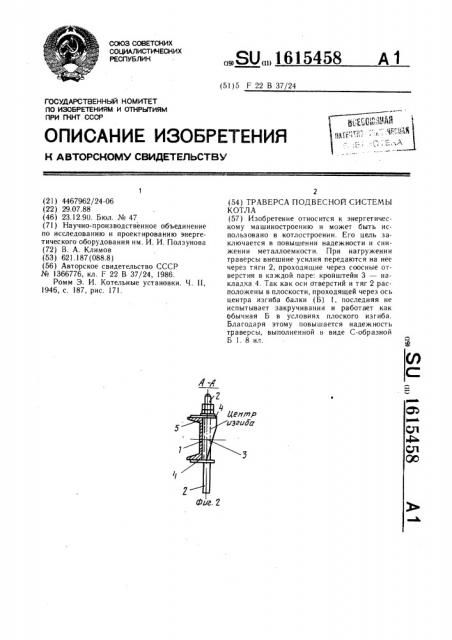

2 (54) ТРАВЕРСА ПОДВЕСНОЙ СИСТЕМЫ

КОТЛА (57) Изобретение относится к энергетическому машиностроению и может быть использовано в котлостроении. Его цель заключается в повышении надежности и снижении металлоемкости. При нагружении траверсы внешние усилия передаются на нее через тяги 2, проходящие через соосные отверстия в каждой паре: кройштейн 3 — накладка 4. Так как оси отверстий и тяг 2 расположены в плоскости, проходящей через ось центра изгиба балки (Б) 1, последняя не испытывает закручивания и работает как обычная Б в условиях плоского изгиба.

Благодаря этому повышается надежность траверсы, выполненной в виде С-образной

Б 1.8ил. (21) 4467962/24-06 (22) 29.07.88 (46) 23.12.90. Бюл. № 47 (71) Научно-производственное объединение по исследованию и проектированию энергетического оборудования им. И. И. Ползунова (72) В. А. Климов (53) 621.187 (088.8) (56) Авторское свидетельство СССР № 1366776, кл. Г 22 В 37/24, !986.
