Способ утилизации тепла дымовых газов

Способ утилизации тепла дымовых газов

Иллюстрации

Показать все

Реферат



Изобретение относится к теплообменной технике и может быть использовано в топливосжигающих установках. Цель изобретения - упрощение процесса и повышение эффективности. Дымовые газы (ДГ) обрабатываются в камере (К) 1 смесью топлива (Т) с водой (В). В результате температура ДГ снижается до 300°С, а из Т, нагретого до 130-140°С, выпаривается В и уносится с ДГ. Обезвоженное Т в поддоне 4 с помощью теплообменника 5 охлаждается до 50-60° и насосом 10 подается в форсунки 9 К 2. В К 2 поступают увлажненные ДГ и обрабатываются охлажденным до 15-40° Т, охлаждаясь при этом до температуры ниже точки росы, например 50°С. Затем ДГ выбрасываютмя, а смесь Т и В собирается в поддоне 4 и из него подается в форсунки 6 К 2. Процесс повторяется. Процесс упрощается за счет использования в обеих ступенях охлаждения одной и той же охлаждающей среды - Т. 1 з.п. ф-лы. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 F 28 С 3 06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCKOMY СВИДЕТЕЛЬСТВУ

18 59

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTHPblTHRM

ПРИ ГКНТ СССР (21) 4419627/24-06 (22) 03.05.88 (46) 23.12.90. Бюл. № 47 (75) Г. Н. Захарьев (53) 621.175.3 (088.8) (56) Авторское свидетельство СССР № 1310585, кл. F 22 В 33/00, 1985.

Авторское свидетельство СССР № 1453144, кл. F 28 С 3/06, 1987.,. SU„„1615527 А 1

2 (54) СПОСОБ УТИЛИЗАЦИИ ТЕПЛА

ДЫМОВЫХ ГАЗОВ (57) Изобретение относится к теплообменной технике и может быть использовано в топливосжигающих установках. Цель изобретения — упрощение процесса и повышение эффективности. Дымовые газы (ДГ) обрабатываются в камере (К) смесью топлива

1615527 (Т) с водой (В). В результате температура

Г снижается до 300 С, а из Т, нагретого о 130 â 140 С, выпаривается В и уносится

ДГ. Обеввоженное Т в поддоне в с поощью теплообменника 5 охлаждается до . 0 — 60 C н насосом IО подается в форсундн 9 К 2. В К 2 поступают увлажненные ДГ обрабатываются охлажденным до 15—!

Изобретение относится к теплообменной технике и может быть использовано в топливосжигающих установках.

Цель изобретения — упрощение процесса и повышение его эффективности.

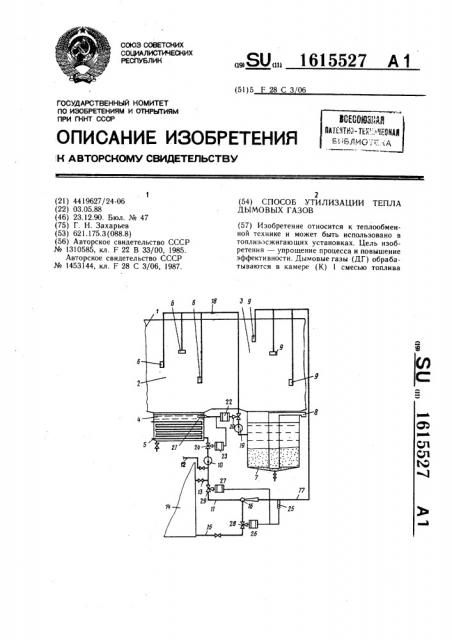

На чертеже схематично показана установка для осуществления способа. ! Установка содержит дымоход 1 с тепло, обменными камерами 2 и 3, являющимися, ступенями охлаждения. В камере 2 смонтирован поддон 4 с теплообменником 5 и фор сунками 6, а в камере 3 —, поддон 7 с сифоном 8 и форсунками 9. К поддону 4 подключен насос 10, на нагнетательном трубопроводе 11 которого выполнено ответвление 12 к топке котла и трубопровод 13 к топливной емкости !4, от которой проложен трубопровод 5 к всасывающей камере элеватора 16, установленного на нагнетательном трубопроводе 11. От элеватора !6 проложен трубопровод 17 к форсункам 9. Отподдона 7 проложен трубопровод 18 с насосом 19 и регулирующим клапаном 20, взаимосвязанным с температурным датчиком 21 и регулятором 22 прямого действия. С датчиком 2! также взаимосвязаны регулятор 23 прямого действия и регулирующий клапан 24.
