Изобретение относится к измерительной технике и может быть использовано для измерения расхода жидкости в трубопроводе.

Цель изобретения — повышение точности измерения расхода и чувствительности расходомера, На чертеже представлена схема устройства расходомера.

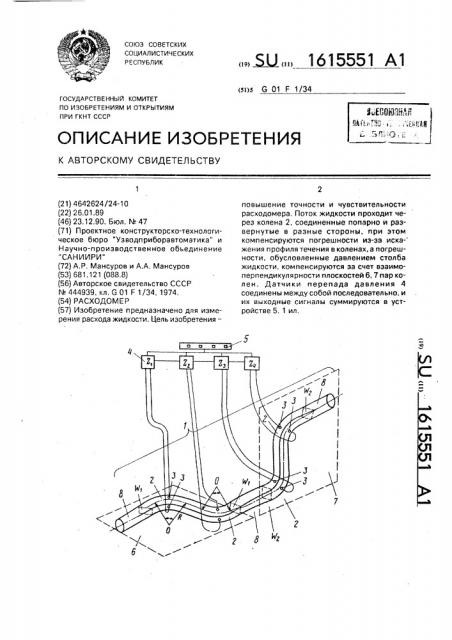

Расходомер содержит на измерительном участке 1 по крайней мере две пары изогнутых, идентичных друг другу в каждой паре колен 2 с отверстиями 3 для отбора давлений, к которым подключены входы датчиков 4 перепада давлений, последовательно соединенные между собой через суммирующее устройство 5.

В каждой паре колена 2 выполнены от, носительно друг друга с обратной кривизной (т,е. развернутые в разные стороны) и, имеют одинаковые размеры и формы поперечного сечения, например, эллипсовид ную, с размерами большими в направлении радиуса изгиба, колена 2 в каждой паре расположены в одной плоскости, соответст, венно 6 и 7. а плоскости пар колен взаимно перпендикулярны, Колена соединяются

" между собой переходниками B.

Расходомер работает следующим обра, зом.

Поток жидкости поступает в измери,,тельный участок 1. Благодаря тому, что в ., каждой паре колена развернуты в разные, стороны, возмущения профиля потока в од ном колене, влияющие на точность измерения, компенсируются аналогичными, но имеющими обратное направление возмущениями во втором колене.

Кроме того, расположение пар колен в

5 перпендикулярных плоскостях позволяет скомпенсировать гравитационную погрешность столба жидкости в коленах. При этом чувствительность расходомера, отнесенная к гидравлическим потерям, увеличивается, 10 поскольку гидравлическое сопротивление последовательно соединенных и развернутых в разные стороны колен меньше суммы сопротивлений двух одиночных колен.

Формула изобретения

15 Расходомер, содержащий измерительный участок трубопровода в виде изогнутого колена, причем в плоскости изгиба трубопровод выполнен уплощенным с наибольшим поперечным размером, отверстия

20 отбора давления, выполненные в плоскости изгиба трубопровода и соединенные с датчиком перепада давления, о т л и ч а ю щ и йс я тем, что, с целью повышения точности измерения, измерительный участок снаб25 жен дополнительными коленами, соединенными с соответствующими датчиками с отверстиями отбора давления, образующими с первым пары последовательно соединенных изогнутых колен, причем в каждой

30 паре колена развернуты в противоположные стороны, а пары находятся Во взаимно перпендикулярных плоскостях, при этом датчики перепада давления, подсоединенные к отверстиям отбора давления каждого
