Широкоугольная зеркальная оптическая система кругового обзора

Широкоугольная зеркальная оптическая система кругового обзора

Иллюстрации

Показать все

Реферат



Изобретение относится к оптическому приборостроению и может быть использовано для исследования фотометрических характеристик пространства. Целью изобретения является расширение поля зрения. Широкоугольная зеркальная оптическая система кругового обзора содержит асферическое первичное зеркало 1 с центральным отверстием, отражательная поверхность которого образована вращением кривой не ниже второго порядка вокруг оси, смешенной относительно ее главной оси симметрии, и вторичное зеркало 2. Образующая дополняется участком второй ветви этой кривой, прилегающим к ее главной оси симметрии. Отражательная поверхность зеркала 1 за счет этого дополняется участком противоположного по отношению к оптической оси наклона, что позволяет получить полусферическое поле зрения при достаточной светосиле. 2 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛ ИСТИЧЕСНИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ пО изоБРетениям и ОтнРытиям

ПРИ П.УНТ СССР

1 (21) 4667636/24-10 (22) 09.01.89 (46) 23.12.90. Бюл. У 47 (72) В.Д. Бокий, В.А. Семин .и Л.З. Сюняев (53) 771.351.7(088.8) (56) Авторское свидетельство СССР

В 1091100, кл. С 02 В 13/00, 1982. (54) ШИРОКОУГОЛЬНАЯ ЗЕРКАЛЬНАЯ ОПТИЧЕСКАЯ СИСТЕИА КРУГОВОГО ОБЗОРА (57) Изобретение относится к оптическому приборостроению и может быть использовано для исследования фотометрических характеристик простран . ства. Целью изобретения является расширение поля зрения. Иирокоуголь„„SU„„1615661 A 1 (51)5 С 02 В 17/06 13 06

2 ная зеркальная оптическая система кругового обзора содержит асферическое первичное зеркало 1 с центральным отверстием, отражательная поверхность которого образована вращением . кривой не ниже второго порядка вокруг оси, смещенной относительно ее главной оси симметрии, и вторичное зеркало 2. Образующая дополняется участком второй ветви этой кривой, прилегающим к ее главной оси симметрии. Отражательная поверхность зеркала 1 за счет этого дополняется участком противоположного по отношению к оптической оси наклона, что позволяет получить полусферическое поле зрения при достаточной светосиле. 2 ил ° е

161 5661

Изобретение относится к оптическ му приборостроению и может быть и пользовано для исследования фотом трических характеристик простран ства.

Целью изобретения является расширение поля зрения.

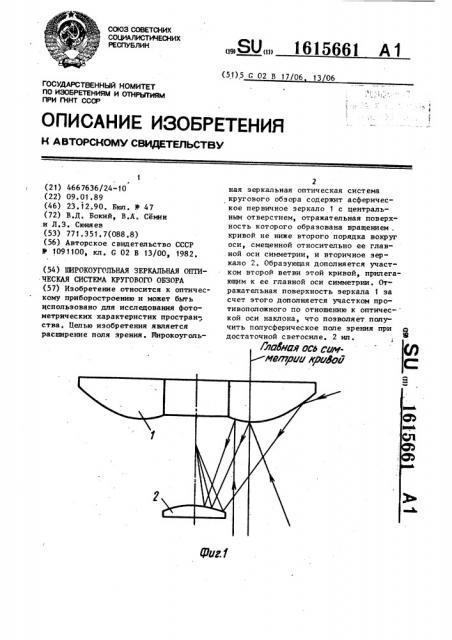

На фиг. 1 представлена оптическая с ема широкоугольной зеркальной опт ческой системы кругового обзора с выпуклым первичным зеркалом; на ф r. 2 — .то же, с вогнутым первичным з ркалом.

Широкоугольная зеркальная оптич ская система кругового обзора сод ржит асферическое выпуклое первичн е зеркало 1 с центральным отверс ием, отражательная поверхность к торого образована вращением кривой авнения не ниже второго порядка в круг оси, смещенной относительно е главной оси симметрии, причем о разующая — ветвь кривой уравнения н ниже второго порядка, дополняет я участком второй ветви этой крив й, прилежащим к ее главной оси сим-; м трии, и вторичное зеркало 2. Обра,! з ющая поверхности первичного зерк а немонатонна в .системе .координат

ХО7 ось OY которой совмещена с осью, 9

slpàùåíèÿ., Отражательная поверхность дополняется участком противоположного

1 наклона. Луч, идущий параллельно on)! т ческой оси, т.е. при О „„„„, =, и адающнй на этот участок, после отрап ения отклоняется к оптической оси.

Поэтому независимо от размера центрального отверстия может быть обесг1ечено условие:Ф„ „п = О, что означает

t расширение поля зрения и замыкание кольцевой зоны в сегмент не менее полусферы. Светосила при этом тоже не ограничивается размером центральНого отверстия. Достаточная светосила может быть достигнута в предложенной системе при любой форме вторичного зеркала, а не только при вогнутом. Меридиональные лучи, не пересекаясь, попадают на первичное зеркало 1, затем, отражаясь последовательно от первичного и вторично5

ro 2 зеркал попадают в фокус систе1 мы.

Система по фиг. 2 отличается тем, что первичное зеркало 3 — вогнутое.

Вторичное зеркало ч также может быть любым, например плоским„ В каждой полуплоскости все лучи, идущие в фокус, пересекаются до входа в систему и, в частном случае, фокус системы Р может иметь действительные сопряженные точки во всех мериднональных плоскостях, расположенные по кругу в пространстве предметов. Образующая поверхности должна быть при этом близка к эллипсу с фокусами в сопряженных точках Р и Р.

Создание новой принципиальной схемы в данном техническом решении позволяет производить исследование полусферических характеристик излучающего пространства при достаточной светосиле.

Формула изобретения

Широкоугольная зеркальная опти30 ческая система кругового. обзора, содержащая первичное зеркало с центральным отверстием и вторичное зеркало, причем отражателььая поверхность первичного зеркала получена вращением образующей в виде кривой. с уравнением не ниже второго порядка вокруг оптической оси системы, а главная ось симметрии этой кривой смещена относительно оптической оси системы, отличающаяся тем, что, с целью расширения поля зрения, образующая отражательной поверхности первичного зеркала вы -. полнена в виде части кривой, состоящей из двух ветвей по разные стороны от ее

4 главной оси симметрии, величина смещения которой относительно оптической оси системы превьппает радиус центрального отверстия первичного зеркала.

1615661

Составитель В. Архипов

Техред M.д цщ<

Корректор. Т.Малец

Редактор А. Шандор

Заказ 3985 Тираж 457 Подпис ное

ВНИИПИ Государственйого комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
