Изобретение относится к акустике и может быть использовано при исследованиях распространения акустических волн в различных средах. Синфазно возбуждаемые электрическими импульсами прямоугольной формы со скважностью, равной двум, акустические сигналы направляют и концентрируют в заданной области пространства. Использование определенных соотношений рабочих частот, амплитуд и общего числа акустических преобразователей обеспечивает расширение частотного диапазона формируемых акустических сигналов синусоидальной формы.

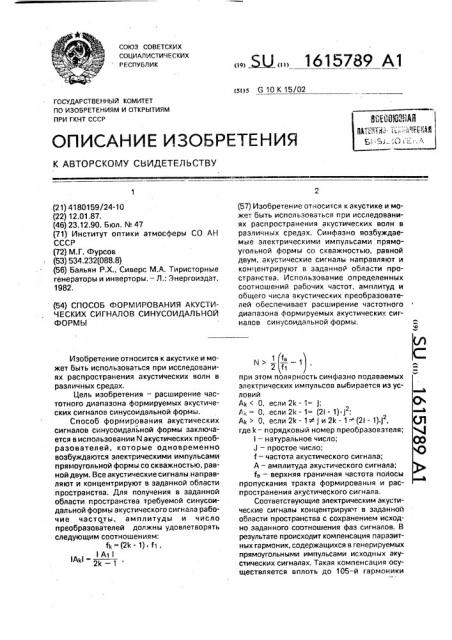

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

КИОВЕ Ц

Вт;".!Ли, К!::";iöíù (ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ! > 1 в (21) 4180159/24-10 (22) 12.01.87. (46) 23.12.90. Бюл. л 47 (71) Институт оптики атмосферы СО АН

СССР (72) M.Ã. Фурсов (53) 534.232(088.8) (56) Бальян Р.Х., Сиверс M.À, Тиристорные генераторы и инверторы. — Л.: Энергоиздат, 1982. (54) СПОСОБ ФОРМИРОВАНИЯ АКУСТИЧЕСКИХ СИГНАЛОВ СИНУСОИДАЛЬНОЙ

ФОРМЫ

Изобретение относится к акустике и может быть использоваться при исследованиях распространения акустических волн в различных средах.

Цель изобретения — расширение частотного диапазона формируемых акустических сигналов синусоидальной формы.

Способ формирования акустических сигналов синусоидальной формы заключается в использовании N акустических преобразователей, которые одновременно возбуждаются электрическими импульсами прямоугольной формы со скважностью, равной двум. Все акустические сигналы направляют и концентрируют в заданной области пространства. Для получения в заданной области пространства требуемой синусоидальной формы акустического сигнала рабочие частоты, амплитуды и число преобразователей должны удовлетворять следующим соотношениям:

fk = (2k - 1) ° f<, !

Al!

2!с — 1

» . Ы, 1615789 А1 (57) Изобретение относится к акустике и может быть использоваться при исследованиях распространения акустических волн в различных средах. Синфэзно возбуждаемые электрическими импульсами прямоугольной формы со скважностью, равной двум, акустические сигналы направляют и концентрируют в заданной области пространства. Использование определенных соотношений рабочих частот, амплитуд и общего числа акустических преобразователей обеспечивает расширение частотного диапазона формируемых акустических сигналов синусоидальной формы, при этом полярность синфазно подаваемых электрических импульсов выбирается из условий

А < О, если 2k-1= j;

А = О, если 2k-1= (2!-1) );

А > О, если 2k-1 ) и 2k-1= (2!-1).j, где k — порядковый номер преобразовэтеля; ! — натуральное число;

J — простое число;

f — частота акустического сигнала;

А — амплитуда акустического сигнала;

4 — верхняя граничная частота полосы пропускания тракта формирования и распространения акустического сигнала.

Соответствующие электрическим акустические сигналы концентрирукт в заданной области пространства с сохранением исходно заданного соотношения фаз сигналов, В результате происходит компенсация паразитных гармоник, содержащихся в генерируемых прямоугольными импульсами исходных акустических сигналах. Такая компенсация осуществляется вплоть до 105 — и гармоники

1615789 формируемого в результате акустического сигнала синусоидальной формы. При выполнении соотношения 4 <105 f> искажения синусоидальной формы сигнала целиком определяются степенью точности концент- 5 рации исходных сигналов, т.е. точностью сохранения исходно заданного соотношения фаз сигналов.

Предлагаемый способ позволяет формировать в заданной области пространства 10 акустические сигналы синусоидальной формы в широком частотном диапазоне.

Формула изобретения

Способ формирования акустических сигналов синусоидальной формы, согласно 15, roòoðoìY акустический преобразователь

:,возбуждают электрическими импульсами, прямоугольной формы со скважностью, рав . ной двум, отличающийся тем, что, с .целью расширения частотного диапазона 20 формируемых акустических сигналов, одно .,временно с первым дополнительно возбуж дают еще N — 1 преобразователей и все акустические сигналы концентрируют в заданной области пространства, при этом рабочие частоты, амплитуды и число N преобразователей удовлетворяют соотношениям

fk (2k - 1) ° f1, 1 А l

2k — 1,ч> 1 в а полярность синфазно подаваемых электрических импульсов выбирается из условий

Ag< О, если 2М-1= j, А *. О, если 2k-1 =(2i-1).j, Ak > О, если 2к - 1Ф j и 2k - 14(2t - 1 ) . ) где k — порядковый номер преобразователя;

f — частота акустического сигнала;

A — амплитуда акустического сигнала;

f - граничная частота полосы пропускания тракта формирования и распространения акустического сигнала;

j — простое число;

l — натуральное число.
