Ключ переменного тока

Ключ переменного тока

Иллюстрации

Показать все

Реферат



Изобретение относится к импульсной технике и может быть использовано в силовых полупроводниковых преобразовательных устройствах. Цель изобретения - повышение надежности ключа переменного тока - достигается путем снижения коммутационных перенапряжений в цепях с активно-индуктивной нагрузкой. К моменту коммутации транзистора 1 конденсатор 4 имеет остаточный заряд, которым заперт выпрямитель 6. При отпирании транзистора 1 через обмотку 3.3 течек ток, диод 5 заперт напряжением обмотки 3.2. Сердечник дросселя 3 намагничивается в положительном направлении. При насыщении сердечника диод 5 открывается, конденсатор 4 разряжается, при этом сердечник дросселя 3 перемагничивается в отрицательном направлении. 1 ил.

СОЮЗ СОВЕТСНИХ социАлистичесних

РЕСт1УБЛИН (191 (11) (51) 5 Н 03 К 17/68

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ASTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

llo изоБРетениям и отнРытиям

ПРИ ГКНТ СССР (21) 4494494/24-21 (22) 17.10.88 (46) 23.12.90. Бюл. Ф 47

° (75) А.С.Козлов и Б.Е.Матвеев (53) 621.382 (088.8) (56) Авторское свидетельство СССР

Ф 1246361, кл. Н 03 К 17/68, 1986.

Кобзев А.В, и др. Стабилизаторы переменного напряжения с высокочастотным широтно-импульсным регулированием. — N.: Энергоатомиздат, 1986, с. 97, рис. 4.3в. (54) um ПEРEМВНН010 ТОКА (57) Изобретение относится к импульс» ной технике и может быть использовано в силовых полупроводниковых преоб2 разовательных устройствах. Цель изобретения — повышение надежности ключа переменного тока — достигается путем снижения коммутационных перенапряжений в цепях с активно-индуктивной нагрузкой. К моменту коммутации трапзистора 1 конденсатор 4 имеет остаточный заряд, которым заперт выпрямитель

6. При отпирании транзистора 1 через обмотку 3.3 течет ток, диод 5 заперт напряжением обмотки 3 ° 2. Сердечник дросселя 3 намагничивается в положительном направлении. При насыщении сердечжка диод 5 открывается, коиценсатор 4 разряжается, при этом сердечник дросселя 3 перемагничивается в отрицательном направлении. f ил.

1615876

Изобретение относится к импульсной технике и может быть использовано в силовых полупроводниковых преобразовательных устройствах.

Цель изобретения — повышение надежностии ключа и ер емен ног о тока за счет снижения коммутационных перенапряжений в цепях с активно-индуктив, ной нагрузкой.

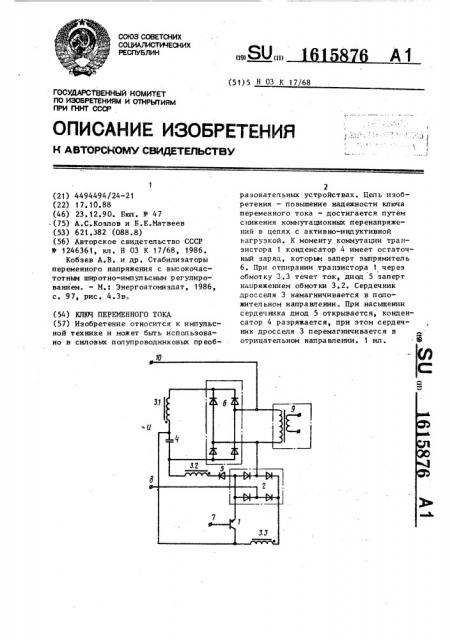

На чертеже представлена схема ключа переменного токаь

Ключ переменного тока содержит транзистор 1, мостовой выпрямитель 2, ! дроссель с обмотками 3.1-3.3, кон, денсатор 4, диод 5 и дополнительный мостовой выпрямитель 6, причем первый. выход мостового выпрямителя 2 подключен . к эмиттеру транзистора 1, база, которого соединена с управляющей шиной 7, первый вход мостового выпрямителя 2 подключен к первой шине 8 питания, а второй вход — к первому входу дополнительного мостового выпря, мителя 6 и одному выводу нагрузки 9, другой вывод которой соединен с вто рой шиной 10 питания и вторым входом дополнительного мостового выпрямителя 6, первый выход которого через первую обмотку 3.1 дросселя подклю чен к коллектору транзистора 1 и одному выводу конденсатора 4, другой вывод которого соединен с вторым выходом дополнительного мостового вы" прямителя 6 и через вторую обмотку

3.2 дросселя с первым выводом диода

5, второй вывод которого подключен к первому выходу мостового выпрямителя 2, второй выход которого через третью обмотку 3.3 дросселя соединен с коллектор ом тра нзис тора 1 .

Ключ переменного тока работает следующим образом.

К моменту ксМмутации транзистора

1 верхняя обкладка конденсатора 4 имеет остаточный заряд, равный напряжению сети, дополнительный мостовой выпрямитель 6 заперт этим остаточным напряжением. При отпирании транзистораа 1, к обмотке 3.3 дросселя прикладывается скачок напряжения, равный напряжению сети, диод 5 при этом заперт напряжением обмотки 3,2 дросселя, что достигается соответствующим выбором коэффициента трансформации между обмотками 3.2 и 3.3. Сердечник дросселя намагничивает- ™ положит ельном направлении, конденсатор 4 разряжается по контуру дополнительный мостовой выпрямитель 6 обмотка 3.1 дросселя. При насыщении сердечника дросселя 3 открывается

4 диод 5, конденсатор 4 разряжается по контуру транзистор 1 — диод 5обмотка.3.2 дросселя, при этом сердечник дросселя перемагничивается в отрицательном направлении. При эапирании транзистора 1 перенапряжений в цепи не возникает, так как напряжение на конденсаторе 4 мгновенно измениться не может. Напряжение на верхней обкладке конденсатора 4 увеличивается плавно, ток заряда конденсатора 4 ограничивается обмоткой 3.1 дросселя.

Надежность предлагаемого ключа переменного така выше, чем у известных, за счет снижения коммутационных перенапряжений в цепях с активно-индуктивной нагрузкой.

Формула изобретения

Ключ переменного тока, содержащий транзистор и мостовой выпрямитель, первый выход которого подключен к эмиттеру транзистора, база которого соединена с управляющей шиной, о т— л и ч а ю шийся тем, что, с целью повышения надежности, введены дроссель, конденсатор, диод и дополнительный мостовой выпрямитель, причем первый вход мостового выпрямителя подключен к первой шине питания, а второй вход — к первому входу дополнительного мостового выпрямителя и одному выводу нагрузки, другой вывод которой соединен с второй шиной питания и вторьп входом дополнительного мостового выпрямителя, первый выход которого через первую обмотку дросселя подключен к коллектору транзистора и одному выводу конденсатора, другой вывод которого соединен с вторым выходом дополнительного мостового выпрямителя и через вторую обмотку дросселя— с первым выводом диода, второй вывод которого подклеен к первому выходу мостового выпрямителя, второй выход которого через третью обмотку дросселя соединен с коллектором транзистора,
