Патент ссср 161608

Патент ссср 161608

Иллюстрации

Показать все

Реферат

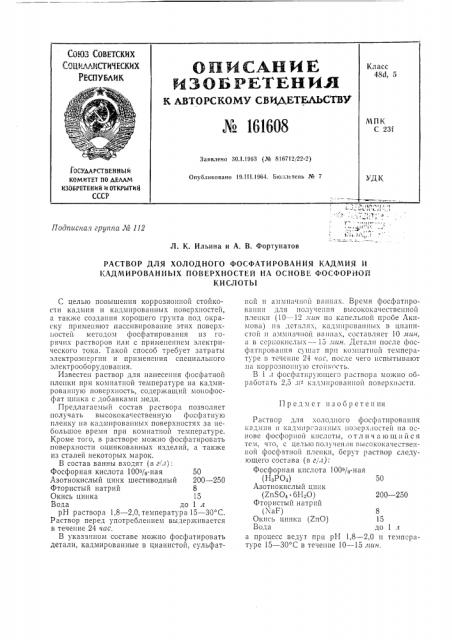

СО103 СОВЕТСКИХ

СОЦ1ЫЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОлиСЛ нИЕ

ИЗОБРЕТЕНИ Н

K АВТОРСКОМУ СВИДЕТЕЛЬСТВУ № 161608

Класс

48(1 5 г +

Г

g j»МПК

С 23

Заявлено 30.1.1963 (№ S16712122-2) ГОСУДАРСТВЕННЫИ

КОМИТЕТ ПО ДЕЛАМ изОБРетении и ОткРытий

СССР

Опубликовано 19.111.1964. Бюллетень № 7

УДК.. ":т",в г Г, :;г. ||г, „ г *

Подписная группа Л 112

Л. К. Ильина и А. В. Фортунатов

РАСТВОР ДЛЯ ХОЛОДНОГО ФОСФАТИРОВАНИЯ КАДМИЯ И

КАДМИРОВАННЪ|Х ПОВЕРХНОСТЕЙ НА ОСНОВЕ ФОСФОРНОЙ

КИСЛОТЫ

Предмет изобретения

С целью повышения коррозионной стойкости кадмия и кадмированных поверхностей, а так ке создания хорошего грунта под окраску применяют пассивирование этих поверхностей методом фосфатирования из горячих растворов или с применением электрического тока. Такой способ требует затраты электроэнергии и применения специального электрооборудования.

Известен раствор для нанесения фосфатной пленки при комнатной температуре на кадмированную поверхность, содержащий монофосфат цинка с добавками меди.

Предлагаемый состав ргствора позволяет получать высококачественную фосфатную пленку на кадмированных поверхностях за небольшое время при комнатной температуре.

Кроме того, в растворе можно фосфатировать поверхности оцинкованных изделий, а также из сталей некоторых марок.

В состав ванны входят (в г1л);

Фосфорная кислота 100%-ная 50

Азотнокислый цинк шестиводный 200 — 250

Фтористый натрий 8

Окись цинка 15

Вода до 1 л рН раствора 1,8 — 2,0, температура 15 — 30 С.

Раствор перед употреблением выдерживается в течение 24 час, В указанном составе можно фосфатировать

Детали, кадмированные в цианистой, сульфатной и аммна IIIAli ваннак. Время фосфатнровання для получения высококачественной пленки (10 12 лин по капельной пробе Акимова) на деталяк, кадмнрсваннык в цианистой и аммиачной ваннак, составляет 10 иин, и в сер окнслык — 15 лин. Детали после фосфатнровання сушат при комнатной температуре в течение 24 час, после чего испытывают на коррозионну1о стойкость.

В 1 л фосфатирующего раствора можно обработать 2,5 31- кздмнрованной поверхности.

Раствор для коло jíого фосфатирования кадмия и кадмнрс".а. nû: поверхностей на основе фосфорной кислоты, о т л н ч а |о шийся тем, что, с целью получен, in гысококачественпой фосфатной пленки, берут раствор следующего состава (в г11):

Фосфорная кислота 100%-ная (Н.РО1) 50

Азотнокислый цинк (ZnSO< ° бН О) 200 †2

Фтористый натрий

1xaF) 8

Окись цинка (ZnO) 15

Вода до1л а процесс ведут при рН 1,8 — 2г0 и температуре 15 — 30 С в течение 10 — 15 11ин.
