Способ получения покрытия
Иллюстрации
Показать всеРеферат

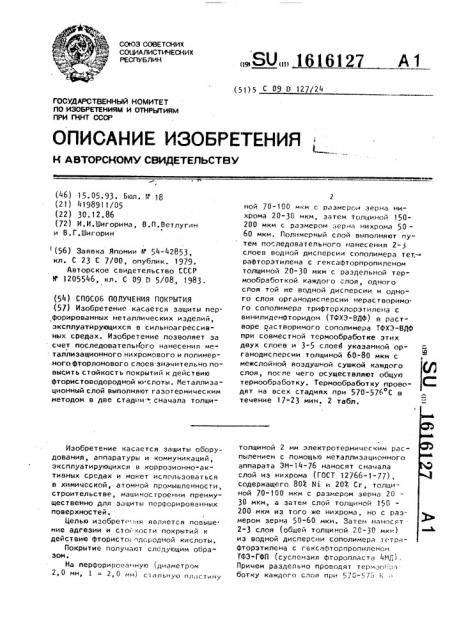

Изобретение касается защиты перфорированных металлических изделий, эксплуатирующихся в сильноагрессивных средах. Изобретение позволяет за счет последовательного нанесенил ме- : таллизационного иихромового и полимерного фторлонового слоев значительно повысить стойкость покрытий к действию фтористоводородной кислоты. Металлизационный слой выполняют газотермическим методом в две стадии сначала толщиной 70-100 мкм с размером зерна нихрома 20-30 мкм, затем толщиной 150- 200 мкм с размером зерне нихрома 50 - 60 мкм. Полимерный слой выполняют путем последовательного нанесения 2-3 слоев водной дисперсии сополимера тет,- рафторэтилена с гексафторпропиленом толщиной 20-30 мкм с раздельной термообработкой каждого слоя, одного слоя той же водной дисперсии и одного слоя органодисперсии нерастворимого сополимера трифторхлорэтилена с винилиденфторидом (ТФХЭ-ВДФ) в растворе {растворимого сополимера ТФХЭ-ВДФ при совместной термообработке этих двух слоев и 3-5 слоей указанной органодисперсии толщиной 60-80 мкм с межслойной воздушной сушкой каждого слоя, после чего осуществляют общую термообработку. Термообработку проводят на всех стадиях при 570-576 С в течение 17-23 мин. 2 табл. ю (Л
СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУ БЛИН (191 (И) 7 А1 (51) 5 С 09 D 127/24
ГОСУДАРСТВЕННЫЙ НОМИТЕТ
llO ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ
IlPH ГННТ СССР
ОПИСАНИК ИЭОБРКтКНИЯ
К ABTOPCHOMV СВИДЕТЕЛЬСТВУ (46) 15.05.93. Бюл. (1 18 (21) 4198911/05 (22) 30.12.86 (72) И.И.Шигорина, В.П.Ветлугин и В,Г.Шигорин (56) Заявка Японии И 54-42853, кл. С 23 С 7/00, опублик. 1979.
Авторское свидетельство СССР
N 1205546, кл. С 09 D 5/08, 1983(54) СПОСОБ ПОЛУЧЕНИЯ ПОКРЫТИЯ (57) Изобретение касается защиты перфорированных металлических изделий, эксплуатирующихся в сильноагрессивных средах. Изобретение позволяет за счет последователы4ого нанесения ме: таллизационного нихромового и полимерного фторлонового слоев значительно повысить стойкость покрытий к действию фтористоводородной к(слоты. Металлизационный слой выполняют гаэотермическим методом в две стадии ", сначала толщиИзобретение касается защиты оборудования, аппаратуры и коммуникаций, эксплуатирующихся в корроэионно-активных средах и монет использоваться в химической, атомной промышленности, строительстве, машиностроении преимущественно для защиты перфорированных поверхностей.
Целью иэобретс-чин является повышение адгеэии и cool кости покрытий к действию фтористо пдсродной кислоты.
Покрытие получают следующим образом.
На перфорированную (диаметром
2,0 мм, 1 = 2,0 мм) стальную пластину
2 ной 70-100 MKM с размером зерна нихрома 20-30 мкм, затем толщиной 150200 мкм с размером зерна нихрома 50—
60 мкм. Полимерный слой выполняют путем по ледовательного нанесения 2-3 слоев водной дисперсии сополимера тет рафторэтилена с гексафторпропиленом толщиной 20-30 мкм с раздельной термообработкой каждого слоя, одного слоя той же водной дисперсии и одного слоя органодисперсии нерастворимо. го сополимера трифторхлорэтилена с винилиденфторидом (ТФХЭ-ВДФ) в растворе растворимого сополимера ТФХЭ-ВДФ при совместной термообработке этих двух слоев и 3-5 слоей укаэанной органодисперсии толщиной 60-80 мкм с межслойной воздушной сушкой каждого слоя, после чего осуществляют общую термообработку. Термообработку проводят на всех стадиях при 570-576 С в течение 17-23 мин. 2 табл. толщиной 2 мм электротермическим распылением с помощью металлизационного аппарата ЭМ-14-76 наносят сначала слой иэ нихрома (ГОСТ 12766-1-77), содержащего 80ь Ni и 20Ô Сг, толщиной 70-100 мкм с размером зерна 20
30 мкм, а затем слой толщиной 150
200 мкм иэ того же нихрома, но с размером зерна 50-60 мкм. Затем нанослт
2-3 слоя (общей толщиной 20-30 мкм) иэ водной дисперсии сополимера тгтрафторэтилена с гексафторпропиленом
ГФЭ"ГФП (суспензия фторопласта 4МД).
Причем раздельно проводят терново(..;.иботку каждого слоя при 570-576 К
1616127 течение 17-23 мин ° Кг)нцентрация лис персии 57,7 . за|ем наносят слой из той же водной суспензии Фторопласта
4МД, а на него один слой органодисперсии нерастворимого сополимера трифторхлорэтилена с винилиденфторидом (Фторопласт"3М, соотношение трифторхлорэтилена и винилиденфторида в сополимере 10:1) в растворе (растворители ацетон и бутилацетат, взяты в соотношении 1:3), растворимого сополимера трифторхлорэтилена с винилиденфторидом (соотношение трифторхлорэтилена и винилиденфторида в сополимере 3,5:
:1, фторопласт-32 ЛВ). Компоненты органодисперсии взяты в следую|цен соотношении, мас.ь:
Фторопласт-32ЛВ 10
Фторопласт-3N 5
Растворители 85
Органодисперсию готовят в шаровой мельнице (или ином диспергаторе) путем перемешивания в течение 24 ч.
Оба нанесенных слоя термообраба- 25 тывают совместно при 570-576 К в течение 17-23 мин. Затем наносят слоев той )))e органодисперсии с межслОинОи Воздушнои суцlкои (60-80 )1км! ) после чего осуществляют общую термо- обработку при 570-576 I(в течение 1723 мин.
Примеры конкретного выполнения г)редлагаемого способа приведены в табл. 1, а свойства покрытии - в
35 табл. 2.
° °
Как видно из табл, 2, предлагаемый способ позволяет получать покры)ия с высокой стойкостью к действию фт .рисговодородной кислоты при высоком сво бодном сечении перфорац)111. формула и з обре ) е «и я
Способ получения покрыл)i» путем последова гельного нанесен))я 1|а ||од . ломку мет,)ллизациг)нного слон из хромникелевого сплава и полимерного с))оя на основе Фторлона с последую|цей термообработкой получаемого покрытия, Q т л и 4 <3 )o шийся тем, что, с целью повь|шения адгеэии и стойкости покрытий к действию фтористоводородной кислоты, металлизационный слой вь полняют газотермическим мето-дом В две стадии сначала тОлц|инОй
70-100 мкм с размером зерна )-11)хрома
20-30 мкм, затем толщиной 150-200 мкм с размером зерна них рома 50-60 мкм, а полимерный слой выполняют путем последовательного нанесения 2-3 сло в водной суспенэии сопол||мера тетрафторэтилена с гексафторпропиленом конце)|трации 57,7 мас,?, толщиной
20-30 мкм с раздельной термообработкой к)ждогп слоя при 570-576 К в течение 17-23 мин, од«ого слоя г()lie водной дисперсии и одного сло)) из орга)|одисперсии, содер))1ащей, мас.4:
Растворимый сополимер грифторхлорэтилена с винилиденфторидом при соот|)ошении 3,5:1 l9
Нераствори ".ыи сополимер трифторхлорэтиле))а с винилиденфторидом при соотношении их
10: 1 5
Смесь ацетона и бутилацетата в соотношении
1:3 Яг при с с») мс с т ной тсp)100K>pd 60T)(этих двух слоев при 570-576 К в ) з ение
17-23 мин и 3-5 слоев укаэанной органодисперсии толщиной 60-80 мкм с межслойной воздушной сушкой нри нормапьных условиях, общую термг)обработку покрь)тия осуществляют при 5/О576 К в течение 17-23 мин.
1616127
1 э (." .т
To/«<(<»
1-го
Т<тг<щи«а
2-ro
Тот?<<(ина слэя иэ
При—
Темп<.р; r ур, обр;з(" ««, и./?ща я
T <? nùr«<а ллер слс?я иэ
T<<?3-гфП, л\ V, ì тс и слоя н« слоя органодисперсии,мкм
;.«=не < ь т «з«з<? р л» ми <) «, и < <;< и э<«< рн,ма, мкм (<э х(?ома . мкм (в знаменазнаменателе ев, лкл
r еле средн:лй размер зерен, мкм, сред«ил размер зерен„ мкл<) 110
-"5 з(I
Термообраб<? з «з< посл<-.дн< го слоя <тэ д«сп."-рси" ф-<;.роппа< т з <<((Д < rr< .(? <ç<?ã о слоя иэ op(oн< /(ис.персии про<зодлт раз<1ельно, А з<
Все слозз из ф. рс и таст,- "<(Щ те(..мос (?раб?ать.:за«этсл дс< нанесения ор< а<и?дисперсии, первый < fi< 1 орг,з <с?дисперс«и термс?<?<а(за(?атыгз<э«п< с.-.t<,, т< <<з" з ° о, остальные вместе.
Т а с л и ц а ?
Ссзсз<<от«а покрытия
Скп зэн;зя
no(..«<. r<
К;«<сство н;< перфорированной диаФрагме, остаточПро-. ос r ь г<ри деформации на
Покрытие по
:Ъдгезия по ОСТ
151 (0-78, балл ойкость
40/-нс и примеру при
К,сут подлс жке на прессе
3 пс 0СТ 610-411-77, ного сво бодного сечения перфорации
4 !?
8,9 з,2
8 7 примеры
5,3
9,0
7,3
8,0
6,0
Бо<тее 3(з
Более 30
Болес 30 (т
То <<е
Контрол
5
7
8
Более 30
Боле 30
1
2
«
Ест ь
Пот
Fcr<
Пет
2
4к
5к
6к
7к
8к 9к
10к
11к
12к
i 3ê
85/?0
70/?О
100/30
60/10
115/40
85,/20
85/?.0
85/20
85/20
85/20
85/20
85/20
85/20
170/50
150/50
200/60
130/40
?20/70
1 7()/5()
170/50
1 70,/. . 0
170/50
17() <г?0
170/50
170/50
170/ .0
2г
4(1
?<
110
/5
65 ьные . 78
69
/0 т(70
»<з
/u
<: 0
?70-576/ (0Б/Р <,; з<
57С -? i(?, 5-,n=<;7 /
570- "/ т/
<„70 г, /<?/
570 -5. (. ? /(з- ; /6
"? 7 0 - ? 7. . /
5э() 7 т>
7. »l 7- .
1 7.„2
i "° г
1 т / ?? (/ 23
7?»
17 .1
17-?3
) !
1 rjrr< (30
< я
; т() 1616127
Продолжение табл.2
6,5
Есть
0,5
П р и м е ч а н и е. Термостойкость покрытий по примерам 1-3 в воздушной среде 513-525 К, а при действии
401-ной HF 363 К (сохраняли снлошность).
Составитoлb Т.Бровкина
1ехред М.Моргентал Корректор М.Шароши
Редактор Т ° Иванова
Заказ 1975
1ираж
Подли
ВНИИПИ Государственники-о комитета ла изобретениям и открытиям при ГКНТ СССР.
1 l 3()3 5, Москва, Ж-3 5 ° Раушская наб., д. 4/5
Производственно-взлетел скнй «нн <к: т "Патент", t.Óæãîðîä, ул. Гагарина,101
11
12
13
Прототип
2,5
2,0
3,5
3,0
То же
Есть
То же
Нет
5,1
4,"0
6,1
5,0
3
