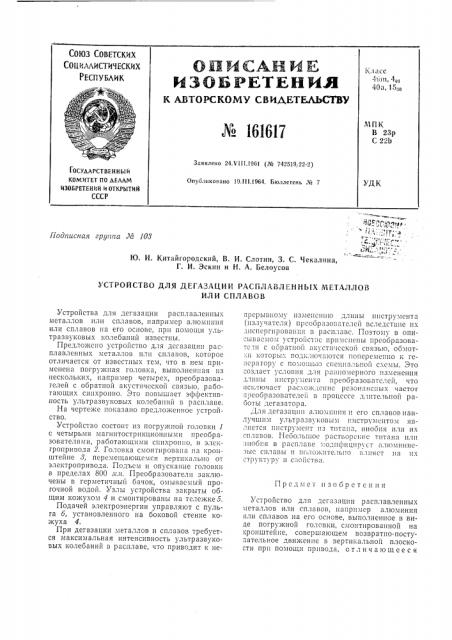

Патент ссср 161617
Иллюстрации
Реферат
СОН)3 СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
PЕСПУБЛИК
QH NOAH È Å
ИЗОБРSTSaaИЯ
К АВ ГОРСКОМУ СВИ,АЕТЕАЬСТВУ № 161617
Класс
411!и, 4вт
40!1, 1 овв
+-
М не
МПК
В 23р
С 22b
Згявлено 24.Ч111.1961 (¹ 742519,22-2) ГОСУДАРСТВЕННЫ И
КОМИТЕТ ПО ДЕЛЛМ
ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ
СССР
Опуолнковгно 19.Ill.1964. Бюллетень ¹ 7
К ф «1У Р !!.,; 1Т; а
Т -., >yj -, tf;; .
lЮ. И. Китайгородский, В. И. Слотин, 3. С. Чекалина, Г. И. Эскин и H. А. Белоусов
Подписная арушга № 108
УСТРОЙСТВО ДЛЯ ДЕГАЗАЦИИ РАСПЛАВЛЕННЫХ МЕТАЛЛОВ
ИЛИ СПЛАВОВ
Предмет изобретения
Устройства для дегазации расплавленных металлов или сплавов, например ал!01!иния или сплавов на его основе, при помощи ультразвуковых колебаний известны.
Hpepa0»cello устройство для дегазации расплавленных металлов или сплавов, которое отличается от известных тем, что в нем применена погрухкная головка, выполненная из пескольки, например четырех, преобразователей с обратной акустической связью, работающих синхронно. Это повышает эф!}1ективность ультразвуковых колебаний в расплаве.
На чертеже показано предложенное устройство.
Устройство состоит из погругкной головки 1 с четырьмя магнитострикционными преобразователями, работающими cIIHõpîíiiî, и элскгропривода 2. Головка смонтирована на кронштейне 8, перемещающемся вертикально от электропривода. Подъем и опускание головки в пределах 800 91,1!. Преобразователи заключены в герметичный бачок, омываемый прогочной водой. Узлы устройства закрыты общим кожухом 4 и смонтированы на тслежкеб.
Подачей электроэнергии управляют с пульга б, установленного на боковой стенке кожуха 4.
При дегазации металлов и сплавов требуется максимальная интенсивность ультразвуковых колебаний в расплаве, что приводит к непрерывному изменс1шю длины инструмента (излучателя) прсобразо",ë",òcëål! вследствие их диспергнрован»s . в расплавс. Поэтому в onu:biBBCXI0:;i уCTpOIICTiiC IIpIIAICIICIIbi преобразователи с обратной акуст1гчсской связью, обмот.и которых подключаются попеременно к ге-!
1ератор с помощыО специа,lы!Ой cxchlbI. Это
"оздаст условия для раи1омерного изменения длины инструмента преобразоватслei что исключает расхож .ение резонансных частот
I:pc0opaзователей в процессе длительной работы дегазатора.
Для дегазации алюминия и его сплавов наилучшим ультразвуковым l .IICTlii ментом является инструмент пз титана. ниобня или их сплавов. Неболь!пое растворсш,с титана или
:1иоо11я в расплаве мод!!!1н1цируст а Iloi»II
Устройство для дегазации расплавленных металлов или сплавог. например алюминия или сплавов на его основе, выполненное в виде погружной головки, смонтированной на кронштейне, совершающем возвратно-поступательное движение в вертикальной плоскости при помощи привода. о т л и ч а ю щ е е с я № 161617
Составитель Г. A. Григоренко
Редактор Л. В. Ката ониковa Тсхред 10. В. Баранов !(орректор В. П. Фомина
Поди. к, печ 12 Ъг — 64 r. Формат бум. 60 90, я Объем 0,23 изд. л. саказ 9;37! 5 Тирам< 1275 Цена 5 коп.
ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР
Москва, Центр, пр. Серова, д, 4, Типография, пр. Сапунова, д. 2. тем, что, с целью повышеш|я эффективности ультразвуковых колебаний в распл,Hc, погру>киая головка выполнена из нескольким, например четырех, преобразователей с обратной акустической связью, работающих синхронно.
