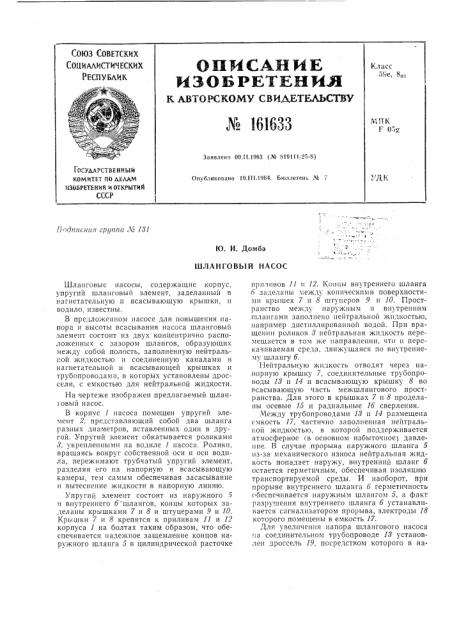

СОЮЗ СОВЕТСКИ
СО ИАЛИСГИ ЕСКИ
РЕСПУБЛИК
Класс
8ов
Уг1К г о;.„Заявлено 09.11.1963 (№ SI9111, 26-S) 10СУДАРСТВЕННЫИ
КОМИТЕТ ПО ДЕЛАМ
ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ
СССР
"ДК
Опубликовано 19.111.1964. Бюллетень ¹ т
Ю. И. Домбэ
ШЛАНГОВЫЙ НАСОС
Шланговыс насосы, содержащие корпус. упругий шланговый элемент, заделанный в нагнетательную и всасывающую крышки, и водило, известны.
В предложенном насосе для повышения напора и высоты всасывания насоса шланговый элемент состоит из двух концентрично расположенных с зазором шлангов, образующих между собой полость, заполненную нейтральной жидкостью и соединенную каналами в нагнетательной и всасывающей крышках и трубопроводами, в которых установлены дроссели, с емкостью для нейтральной жидкости.
На чертеже изображен предлагаемый шланг овы и н а с ос.
В корпус 1 насоса помещен упругий элемент 2, представляющий собой два шланга разных диаметров, вставленных один в другой. Упругий элемент обкатывается роликами
8, укрепленными»а водиле 1 насоса. Ролики, вращаясь вокруг собственной оси и оси водила, пережимают трубчатый упругий элемент, разделяя его на напорную и всасывающую камеры, тем самым обеспечивая засасывание и вытеснение жидкости в напорную линию.
Упругий элемент состоит из наружного 5 и внутреннего б шлангов, концы которых заделаны крышками 7 и 8 и штуцерами 9 и 10, Крышки 7 и 8 крепятся к приливам 11 и 12 корпуса 1 на болтах таким образом, что обеспечивается надежное защемление концов наружного шланга 5 в цилиндрической расточке
Подписная группа v& 181 прп.чивов 11 и 12. Концы внутреннего шланга
6 задела.lb! между коническими поверхностями крышек 7 и 8 штуцеров 9 и 10. Пространство между наружным и внутренним
«1лангами заполнено нейтральной жидкостью, например дистиллированной водой. При вращении роликов 8 нейтральная жидкость перемещается в том же «аправлении, что и перекачиваемая среда, движущаяся по внутреннему шлангу 6.
Нейтральную жидкость отводят через напорную крышку 7, соединительные трубопроводы 18 и 14 и всасывающую крышку 8 во всасывающую часть межшлангового пространства. Для этого в крышках 7 и 8 проделаны осевые 15 и радиальные 16 сверления.
Между трубопроводами 18 и 14 размещена емкость 17, частично заполненная нейтраль«ой жидкостью, в которой поддерживается атмосферное (в основном избыточное) давление. В случае прорыва наружного шланга 5 из-за механического износа нейтральная жидкость попадает наружу, внутренний шланг 6 остается герметичным, обеспечивая изоляцшо транспортируемой среды. И наоборот, при прорыве внутреннего шланга 6 герметичность обеспечивается наружным шлангом 5, а факт разрушения внутреннего шланга 6 устанавливается c;!ãíàëèçàòoðîì прорыва, электроды 18 которого помещены в емкость 17.
Для увеличения напора шлангового насоса .1а соединительном трубопроводе 18 установлен дроссель 19, посредством которого в напорной камере межшлангового пространства создается повышенное давление, что разгружает внутренний шланг 6 от давления нагнетания. Внутренний шланг может быть разгружен автоматически дифференциальным клапаном, соединенным с нагнетательной сетью межшланговым пространством и емкостью 17.
Для увеличения высоты всасывания шлангового насоса на соедннигельном трубопроводе 14 установлен дроссель 20, посредством которого во всасывающей камере межшлангового пространства создается попив енное IBBление, в результате чего внутренний шланг б распрямляется быстрее после обжатия роликом 8, а всасывающая способность насоса повышается.
I ðåäìI т изобретения
Шланговый насос, содержащий корпус, упругий шланговый элемент, заделанный в наП1етательную и всасывающую крышки, и водило, отличающийся тем, что, . целью х всличения срока службы шлангозого эле..1ента, повышения напора и высогы всасывания насоса, его шланговый элемент состоит нз двух концентрично расположенных с зазором шлангов, образующих между собой полость, заполненную нейтральной кидкость1о соединенную каналами в нагнетательной и всасывающей крышках и трубопроводами, в которых установлены дросселн, с емкость!о для нейтральной жидкости.
