Дверь коксовой печи

Дверь коксовой печи

Иллюстрации

Показать все

Реферат



Изобретение относится к коксованию угля, в частности к двери коксовой печи, и позволяет повысить надежность за счет снижения степени образования конденсата. Дверь коксовой печи содержит корпус 1 с огнеупорной футеровкой 2 и защитный элемент, расположенный на расстоянии от футеровки. Защитный элемент содержит отдельные керамические плиты 3, установленные одна над другой и имеющие ширину, равную 3-12 толщины, и стальные рамы 4 для закрепления плит, соединенные в 2-4 местах с корпусом двери посредством пластин 5 и 6, укрепленных на корпусе двери наверху и внизу каждой рамы и соединенных между собой. Пластины, установленные наверху и внизу смежных рам, расположены одна напротив другой и могут быть присоединены к одной пластине, укрепленной на корпусе двери. 1 з.п. ф-лы, 9 ил., 1 табл.

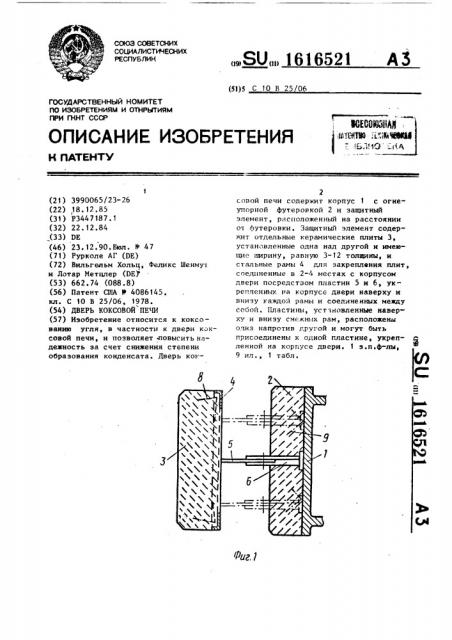

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„„SU„„1616521 (51)5 С 10 В 25 06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н flATEHTY

Фиг,1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 3990065/23-26 (22),18. 1? .85 (31) Р3447187. 1 (32) 22.12 ° 84 (33) DE (46) 23.12.90.Бюл. И 47 (71) Рурколе АГ (ПЕ) (72) Вильгельм Хольц, Феликс Шенмут и Лотар Иетцлер (DE) (53) 662.74 (088.8) (56) Патент США Ф 4086145. кл. С 10 В 25/06, 1978. (54) ДВЕРЬ КОКСОВОЙ ПЕЧИ (57) Изобретение относится к коксованию угля, в частности к двери коксовой печи, и позволяет повысить надежность за счет снижения степени образования конденсата. Дверь кок2 совой печи содержит корпус 1 с огнеупорной футеровкой 2 и защитный элемент, расположенный на расстоянии от Аутеровки. Защитный элемент содержит отдельные керамические плиты 3, установленные одна над другой и имеющие ширину, равную 3-12 толщины, и стальные рамы 4 для закрепления плит, соединенные в 2-4 местах с корпусом двери посредством пластин 5 и б, укрепленных va корпусе двери наверху и внизу каждой рамы и соединенных между собой. Пластины, установленные наверху и внизу смежных рам, расположены одна напротив другой и могут быть присоединены к одной пластине, укреп- g ленной на корпусе двери. 1 з.п.ф-лы, 9 ил., 1 табл.

1616521

Изобретение относится к области коксования угля, в частности к двери коксовой печи.

Цель изобретения — повышение надежности за счет снижения степени образования конденсата.

На фиг. 1 показана дверь коксовой печи, поперечное сечение; на фиг.2 то же, продольное сечение; на фиг,3 плиты с креплениями в трех местах; на фиг.4 — одно место крепления с двумя, расположенными друг напротив друга, несущими пластинами и одна несущая контрпластина, разрез; на фиг.5 — крепление двух несущих пластин на одной несущей контрпластине, аксонометрия; на фиг.б — плита с четырьмя местами крепления; на фиг.7 сечение А-А на фиг.б; на фиг.8 — крепление плиты в двух местах; на фиг.9 то же, в четырех местах.

Дверь коксовой печи содержит корпус 1 с огнеупорной футеровкой 2 и расположенный на расстоянии от футеровки защитный элемент. Защитный элемент содержит отдельные керамические плиты 3, установленные друг над другом и имеющие ширину, равную

3-12 толщины, и стальные рамы 4 для закрепления плит 3, соединенные в

2-4 местах с корпусом двери посредством пластин 5 и контрпластин 6, укрепленных на корпусе двери наверху и внизу каждой рамы. Пластины 5 и контрпластины 6 соединены между собой посредством винтов или клиньев.

Контрпластины 6 имеют удлиненные отверстия 7, обеспечивающие перемещение керамической плиты 3. Пластины 5 приварены к жаропрочной стальной раме 4. При этом в торцовой стороне установлены удерживающие элементы 8 в качестве соединительных элементов со стальной рамой 4. Удерживающие элементы 8 изображены штрихпунктирной линией.

Двери коксовой печи (фиг.i) защищены от черезмерной тепловой нагрузки огнеупорной футеровки 2. Футеровка может состоять из керамического материала. При использовании керамического материала его приформуют к дверцам и крепят крепежными элементами 9 (штрихпунктиром).

Между плитой 3 и футеровкой 2 расположен канал, через который отводят пазы в сборный канал (не показан), Защитный элемент (фиг.2 и 3) состо5

55 ит из нескольких расположенных друг над другом отдельных плит 3. Пласти- ны 5 и 6 находятся наверху и внизу стальной рамы. При этом одну несущую пластину 6 можно испольэовать для одновременного крепления двух противо. положных несущих пластин 5 (фиг.5).

Кроме того, целесообразно выполнять каждую плиту 3 и каждую стальную раму 4 с тремя местами крепления для осуществления их соединения при помощи несущих пластин 5 и 6. Благодаря этому получают статически определенные системы с особенно благоприятной характеристикой при тепловой нагрузке. Одно иэ этих трех мест крепления расположено по средней линии двери коксовой печи. Оба других места расположены с обеих сторон средней линии (фиг.3).

На фиг.4 изображен разрез одного места крепления с двумя расположенными друг напротив друга несущими пластинами 5 и одной пластиной 6, укрепленной на корпусе двери. Для обогрева защитного элемента канал между ним и дверью закрывается минеральной шерстью или т.п. После достаточного нагрева щита минеральную шерсть опять удаляют.

Плиты 3 можно также выполнять с четырьмя местами крепления. Тогда эти места находятся на четырех углах плит. При этом каждая несущая пластина и каждая несущая контрпластина могут служить для крепления двух, расположенных рядом друг с другом углов двух смежных керамических плит (фиг.б и 7).

При этом в качестве элементов крепления также служат несущие пластины 5 и несущие контрпластинь 6, выполненные с возможностью перемещения.

Каждая несущая пластина 5 служит для одновременного крепления плит, расположенных над и под ним. Крепление на верхних углах плит осуществляют силовым или геометрическим замыканием, а крепление на нижних углах плит позволяет перемещаться в продольных шлицах в соответствии со степенью теплового расширения. При этом соответствующие крепежные винты не полностью затянуты. Однако освобождение винтов предотвращается при помощи контргаек.

С целью защиты нижнего крепления плит от коксового угля на нижнем конСредняя температура через 1-6 ч после начала

Степень образования кон

Соотношение толщины и ширины защитного элемента

2 3 4 5 6 денсата

406 362 416 448 491 531

453 397 424 481 502 544

4 76 481 504 508 517 528

450 483 497 508 523 542

471 486 502 507 512 528

473 489 504 508 510 525

390 312 392 438 488 543

2,5

1:3

1:4

1:6,7

1:7,3

1 12

0,8

0 7Ф

1:13

3,8

1:2

5 161652 це 10 плиты сужены- сбоку и места крепления перекрыты соответствующими фигурными элементами 11, которые также держатся несущими пластинами 5.

Керамический материал для плиты 3

5 и огнеупорной футеровки 2 может быть выполнен из огнеупорного бетона, например, на основе 40-557 А1<0>, 4050Х 8i0< и 0,5-1,5Х Ре.О .

Ответственная за снижение надежности в эксплуатации двери коксовой печи конденсация газов на раме двери и в зоне уплотнительных элементов в основном наблюдается в течение первых 6 ч процесса коксования.

Поэтому в опытах замерялась температура в трех различных местах в зоне между защитным элементом и дверью и определялась средняя тем- 20 пература по истечении 1-6 ч после начала процесса коксования, который проводился в общепринятых условиях в опытной коксовой печи производительностью 300 кг кокса. Кроме того, 25 определялась степень образования конденсата по шкале 0-5. При этом

0 означает — нет койденсации. 1 незначительная конденсация, 2 — повышающаяся конденсация, 3 — повышен- 3р ная конденсация, 4 — значительная

4

Наблюдается образование трещин.

1 6 конценсация, 5 — черезмерно высокая конденсация.

Данные по соотношению ширины к толщине, средней температуре и степени образования конденсата сведены в следующей таблице.

Формула, изобретения

1 Дверь коксовой печи содержащая корпус с огнеупорной футеровкой и защитный элемент, расположенный на расстоянии от футеровки, о т л и— ч а ю щ а я с я тем, что, с целью повьппения надежности за счет снижения степени образования конденсата, защитный элемент содержит отдельные керамические плиты, установленные одна над другой и имеющие ширину, равную 3-12 толщины, и стальные рамы для закрепления плит, соединенные в

2-4 местах с корпусом двери посредством пластин, укрепленных на корпусе двери наверху и внизу каждой рамы и соединенных между собой.

2. Дверь по п.i, о т л и ч а ющ а я с я тем, что пластины, установленные наверху и внизу смежных рам, расположены одна напротив другой и присоединены к одной пластине, укрепленной на корпусе двери.

161652) иг.

16I 6521

1616521

Фиг.9

Составитель P.Ãîðÿèíîâà

Редактор Л.Гратилло Техред Л.Олийнык Корректор,C.Яевкун

Заказ 3998 Тирам 434 Подписно е

BHHH1IH Государственного комитета по изобретениям и открытиям прн ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Уагород, ул. Гагарина, 1О1
