Орудие для нарезки борозд

Орудие для нарезки борозд

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскохозяйственному машиностроению, в частности к орудиям для нарезки борозд. Цель изобретения - обеспечение равномерного увлажнения междурядий путем нарезки борозд с монотонным изменением коэффициента извилистости. Устройство содержит раму 1, на которой смонтированы рабочие органы 2, силовой гидроцилиндр 3 возвратно-поступательного движения, на корпусе которого жестко закреплены штыри 9 для взаимодействия с кареткой 8, а на противоположной стороне корпуса гидроцилиндра 3 смонтированы переключающие толкатели 10, взаимодействующие с вилкой 11 переключения. Последняя посредством паразитной шестерни 12 контактирует с рейкой 13, связанной с гидрораспределителем 14 гидросистемы. Блок 4 управления снабжен считывающим колесом 15, управляемым кулачком 23, муфтой реверсирования 25 кулачка и щелевым дросселем 26. Шарнирно-рычажный механизм 6 посредством тяг 7 соединяет рабочие органы 2 с кареткой 8. Управление муфтой реверсирования осуществляется посредством гидроцилиндра 24. На раме 1 расположено коромысло с роликом 5 и гидрораспределитель 27. Через каретку 8 и тяги 7 шарнирно-рычажного механизма движение передается рабочим органам 2, которые нарезают борозды с определенным коэффициентом извилистости. 3 з.п.ф-лы, 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5!)5 А 01 В 13/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

11 (21) 4621383/30-15 (22) 27,09,88 (46) 30,12,90. Бюл, 1Ф 48 (71) Душанбинское специальное конструкторско-технологическое бюро по машиностроению Производственного объединения

"Памир" (72) А,Г,Исламов, И.И.Шурр и P.Êóðáàíîâ (53) 631.319.2(088.8) (56) Авторское свидетельство СССР

hh 880033887777,,Iк(1лI, А 01 В 13/00, 1978.

Авторское свидетельство СССР

М 938763, кл. А 01 В 13/00, 1979.

„„5U „„1616525 А1 (54) ОРУДИЕ ДЛЯ НАРЕЗКИ БОРОЗД (57) Изобретение относится к сел ьскохозг йственному машиностроению, в частности к орудиям для нарезки борозд. Цель изобретения — обеспечение равномерного увлажнения междурядий путем нарезки борозд с монотонным изменением коэффициента извилистости. Устройство содержит раму 1, на которой смонтированы рабочие органы 2, силовой гидроцилиндр 3 возвратно-поступательного движения, на корпусе которого жестко закреплены штыри 9 для взаимодействия с кареткой 8. а на противоположной

1616525 вым дросселем 26 скоростью потока жидкости в зависимости от перемещения орудия.

Силовой гидроцилиндр 3 сообщен с гидросистемой, состоящей иэ гидрораспределителя 14, щелевого дросчселя 26, гидрораспределителя 27, обратных клапанов 28 и 29, гидроцилиндра 24, регулятора

30 потока, отвода 31 от гидросистемы, ввода 32 к гидросистеме орудия.

Орудие для нарезки борозд работает следующим образом.

К гидросистеме орудия через ввод 32 жидкость подается к гидрораспределителю

27 и гидроцилиндру 24 и через обратные клапаны 28 и 29, регулятор 30 потока, гидрораспределитель 14 поступает к силовому гидроцилиндру 3 возвратно-поступательного движения. Совершив ход, силовой гидро цилиндр 3 передает движение на рабочий орган 2 через шарнирно-рычажный механизм 6. При достижении крайнего необходимого положения силовым гидроцилиндром 3 переключается гидрораспределитель 14 от переключающих толкателей

10 через вилку 11, паразитную шестерню 12 и рейку 13, силовой гидроцилиндр 3 совершает обратный ход, соответственно передавая движение на рабочий орган 2 с помощью каретки 8, которая через шаровые опоры сообщается с противоположно расположенными тягами 7. Тем самым осуществляется возвратно-поступательное движение силового гидроцилиндра 3 и соответственно колебательное движение рабочих органов 2, коромысел с роликами 5 при поступательном равномерном движении орудия, обеспечивая нарезку борозд с определенным коэффициентом извилистости.

При перемещении орудия по обрабатываемому у".зстку приводится в движение считывающее колесо 15. От считывающего колеса

15 через звездочки 16 и 17 единой передачи вращение передается на червяк 18 и червячное колесо 19; от червячного колеса 19 передается вращение на коническую стороне корпуса гидроцилиндра 3 смонтированы переключающие толкатели 10, взаимодействующие с вилкой переключения 11. Последняя посредством паразитной шестерни 12 контактирует с рейкой 13, связанной с гидрораспределителем 14 гидросистемы, Блок 4 управления снабжен считывающим колесом 15, управляеMbIM кулачком ЯЗ, муфтой реверсирования

25 кулачка и щелевым дросселем 26. Шарнирно-рычажный механизм 6 посредстИзобретение относится к сельскохозяйственному машиностроению, в частности к орудиям для нарезки борозд.

Цель изобретения — обеспечение равномерного увлажнения междурядий путем нарезки борозд с монотонным изменением коэффициента извилистости.

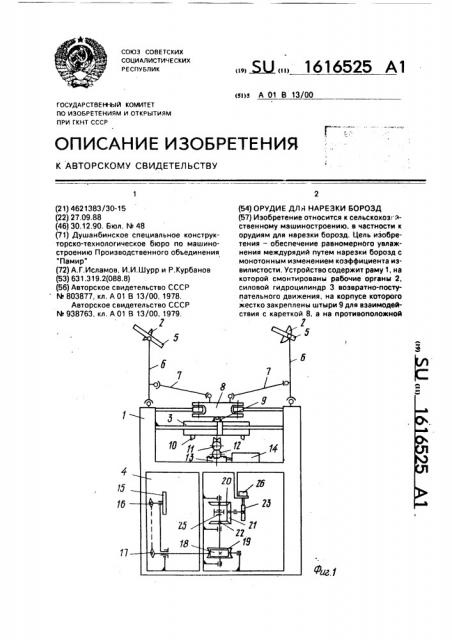

На фиг,1 изображена кинематическая схема орудия для нарезки борозд; на фиг.2— гидравлическая схема орудия.

Орудие состоит из рамы 1, на которой смонтированы рабочие органы 2, силовой гидроцилиндр 3 возвратно-поступательного движения, блок 4 управления. На раме расположены коромысла с роликами 5 для накатки микроборозд. Рабочие органы 2 через шарнирно-рычажный механизм 6 и тяги

7 соответственно соединены с силовым гидроцилиндром 3 возвратно-поступательного движения и с кареткой 8, перемещающейся по направляющим колонкам (не показано).

На корпусе силового цилиндра 3 закреплены штыри 9, при помощи которых передается движение на каретку 8 по направляющим колонкам, а затем через противоположно расположенные тяги 7 и шарнирно-рычажный механизм б движение передается на ролики 5 рабочих органов 2. На противоположной стороне корпуса силового гидроцилиндра 3 расположены переключающие толкатели 10, когорые через вилку 11 переключения, паразитную шестерню 12 и рейку

13 сообщаются с гидрораспределителем 14, B бло е 4 управления расположены считывающс . колесо 15, звездочки 16 и 17, червяк

18, червячное колесо 19, конические шестерни 20-22, кулачок 23, гидроцилиндр 24 реверсирования кулачка, муфта 25 реверса

<улачкз, щепеаой дроссель 26, управляющийся кулачком 23, который получает движение от считывающего колеса 15 при помощи цепной и зубчатых передач. Тем самым осуществляется управление щеле5

45 вом тяг 7 соединяет рабочие органы 2 с кареткой 8. Управление муфтой реверсирования осуществляется посредством гидроцилиндра. На раме 1 расположено коромысло с роликом 5 и гидрораспределитель. Через каретку 8 и тяги 7 шарнирно-рычажного механизма движение передается рабочим органам 2, которые нарезают борозды с определенным изменением коэффициента иэвилистости. 3 з.п. ф-лы, 2 ил.

1616525

Формула изобретения

1, Орудие для нарезки борозд, содержащее раму, рабочие органы, шарнирно-рычажный механизм, отл ича ю щеес ятем, что, с целью обеспечения равномерного увлажнения междурядий путем нарезки бо4Ри 2

Составитель В.Натахин

Техред M,Ìîðãåíòýë Корректор Т.Палий

Редактор СЛисина

Заказ 4075 Тираж 500 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 шестерню 21 через муфту 25, От конической шестерни 22 через коническую шестерню 21 получает вращение кулачок 23, который, в свою очередь, вращаясь от шестерни 21, воздействует на шток щелевого дросселя

26, управляющего расходом жидкости. При движении орудия вниз по склону необходимо получить нарезку борозд с монотонным изменением коэффициента извилистости в сторону его увеличения, что достигается постепенным перекрытием щелевого дросселя 26, уменьшающим расход жидкости в сливной магистрали, При движении орудия вверх по склону гидрораспределитель 27 переключается в крайнее левое положение, при этом срабатывает гидроцилиндр 24 и переключает муфту 25, которая включает коническую шестерню 20 и осуществлятся вращение кулачка 23 в противоположную сторону, который открывает заслонку щелевого дросселя 26, увеличивая расход в сливной магистрали через отвод 31, и по мере перемещения орудия изменяется коэффициент извилис;ости нарезки борозд в меньшую строну. роэд с монотонным изменением коэффициента извилистости, орудие снабжено силовым гидроцилиндром возвратно-поступательного движения с кареткой, блоком

5 управления. и гидросистемой, причем рабочие органы соединены посредством тяг и шарнирно-рычажного механизма с силовым гидроцилиндром и кареткой, которая установлена с возможностью перемещения, при

10 этом на одной иэ сторон корпуса силового гидроцилиндра смонтированы штыри для взаимодействия с кареткой, а на противоположной его стороне — переключающие толкатели, которые посредством вилки

15 переключения, параэитной шестерни и рейки связаны с гидрораспределителем гидросистемы, а блок управления снабжен считывающим с икесом, управляемым кулачком, муфтой оеверсирования кулачка, 20 гидроцилиндром управления муфтой pt.sepсирования кулачка и щелевым дросселем, 2. Орудие по п.1, о т л и ч а ю щ е е с я тем, что рама имеет расположенные на ней коромысла с роликом.

25 3. Орудие по п.1, о т л и ч а ю щ е е с я тем, что, с целью изменения амплитуды колебания рабочих органов, переключающие толкатели выполнены с возможностью регулировки величины их перемещения.

30 4,0рудиепоп1,отличающееся тем, что, с целью нарезки борозд как вниз, так и вверх по склону, кулачок снабжен реверсом.
