Устройство для лова морских организмов

Устройство для лова морских организмов

Иллюстрации

Показать все

Реферат



Изобретение относится к рыбной промышленности и может быть использовано при бессетевом лове преимущественно светящихся морских организмов. Цель изобретения - повышение эффективности лова путем привлечения стайных рыб к залавливающему наконечнику шланга 1 рыбонасоса и в межэлектродное пространство. Устройство для лова морских организмов, включающее подключенный к насосу всасывающий шланг 1 и приспособление для привлечения объекта лова в зону облова, содержит систему сферических концентрично установленных электродов. Внешний из них - катод 3 затенен окном, образованным перфорированной зеркальной пленкой 4. Благодаря тому, что зеркальная поверхность привлекает объект лова и на ее фоне лучше видна перфорация 5, объект лова активно подходит к ней и проникает в межэлектродное пространство, под воздействием анодной реакции объект движется к аноду. Здесь его захватывает всасывающий поток воды и подает наверх. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 А 01 К 79/02

Г !

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCKOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4342008/30-13 (22) 14.12.87 (46) 30.12.90. Бюл. № 48 (75) В. П. Шумовский (53) 639.2.081.114 (088.8) (56) Авторское свидетельство СССР № 189535, кл. А 01 К 79/02, 1962. (54) УСТРОЙСТВО ДЛЯ ЛОВА МОРСКИХ

ОР ГА Н И 3МО В (57) Изобретение относится к рыбной промышленности и может быть использовано при бессетевом лове преимущественно светящихся морских организмов. Цель изобретения — повышение эффективности лова путем привлечения стайных рыб к залавливающему наконечнику шланга 1 рыбонасоса и в межэлектродное пространство. УстÄÄSUÄÄ 1616565 A 1

2 ройство для лова морских организмов, включающее подключенный к насосу всасывающий шланг I и приспособление для привлечения объекта лова в зону о&ова, содержит систему сферических концентрично установленных электродов. Внешний из них — катод 3 затенен окном, образованным перфорированной зеркальной пленкой 4. Благоларя тому, чт<> зеркальная поверхность привлекает объект лова и на ее фоне лучше видна перфорация 5, объект лова активно подходит к ней и проникает в межэлектродное пространство, под воздействием анодной реакции объект движется к аноду. Здесь его захватывает всасывающий поток воды и подает наверх.

I ил.

16I6565

Формула изобретения

Составитель Л Горбачева

Редактор С.,1исина ТехредЛ Кравчук Корректор О. Кравцова

3«ка < 4076 Тираж 429 Подписное

НН11111111 Госl (;<ðñòâåííoãî комитета но иаобрс тениял< и открытиям при ГКНТ (ССР

1! 3(!35, Москва, Ж- 35, Раушская наб, д. 4(5

11рои <нодственно-и <дате тьский комбинат «Г1а(< нтк, г Ужгород, ул. Гагарина, 1((1

Изобретение относится к рыбной промышленности и может быть использовано при бессетевом лове морских водных организмов, преимущественно обладающих светящимися органами.

Цель изобретения — повышение эффективности лова путем привлечения стайных рыб к залавливаю(цему наконечнику шланга рыбонасоса и в межэлектродное пространство.

Привлечение осуществляют путем использования свойств организмов собираться у зеркальной поверхности и проникать в затененную зону через отверстия в этой поверхности. Организмы, обладающие светящимися органами, направляются к зеркалу, на фоне которого лучше видна перфорация, через которую объект лова проникает в затененную зону.

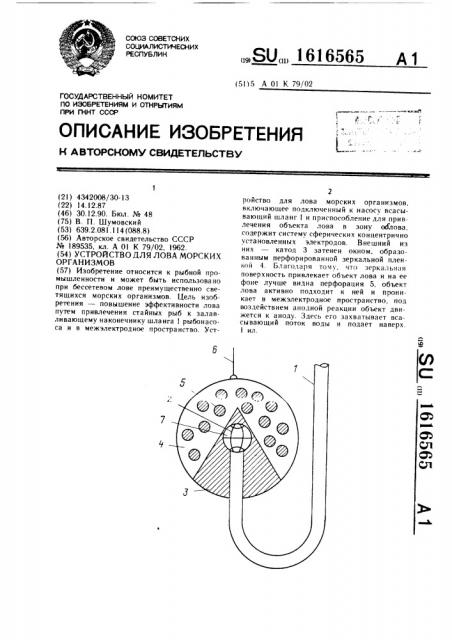

На чертеже схематически изображено чредлагаемое устройство для лова морских организмов.

Устройство состоит из залавливающего наконечника транспортировочного шланга 1, подключенного к системе сферических концентрично установленных электродов, внутренний из которых — анод 2. а внешний— катод 3. Последний затенен чехлом, образованным пленкой 4 с зеркальным покрытием и перфорацией 5. Удерживается устройство тросом 6. Электроды выполнены с отверстиями 7 для пропуска рыбы.

Устройство работает следующим образом.

Устройство опускают на глубину лова, включают насос (не показан). Объект лова направляется к зеркалу, на фоне которого выполнена перфорация 5, через которую видна затененная зона. Объект лова проникает через перфорацию и концентрируется внутри. При достаточной концентрации на электроды подают электроток. Под действием анодной реакции объект движется к аноду 2, 1О затем захватывается всасывающим потоком воды и подается наверх. Затем цикл повторяют.

Устройство для лова морских орга низмов, преимущественно обладающих светящимися органами, содержащее залавливающий наконечник шланга рыбонасоса, осна о щенный концентрично установленными электродами сферической формы, с отверстиями для пропуска рыбы, при этом внутренний электрод представляет из себя а нод, а внешний — катод, отличающееся тем, что, с целью повышения эффективности лова путем привлечения стайных рыб к залавливающему устройству и в межэлектродное пространство, катод снабжен перфорированным чехлом с зеркальным покрытием.
