Устройство для осмотра глазного дна во время операции

Устройство для осмотра глазного дна во время операции

Иллюстрации

Показать все

Реферат



Изобретение относится к офтальмологическим устройствам, используемым при осмотре глазного дна. Цель изобретения - повышение качества осмотра достигается за счет того, что на плоской поверхности плоско-вогнутой линзы 1 с вогнутой контактной поверхностью 2 выполнено цилиндрическое углубление 3, заполненное прозрачной жидкостью 4, глубиной 0,5-0,7 мм. После установки линзы 1 на роговицу углубление заполняют жидкостью 4 и наблюдают глазное дно. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 А 61 F 9/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4417048/30- l4 (22) 04.03.88 (46) 30.12.90. Бюл. N 48 (71) 2-й Московский государственный медицинский институт им.Н.И.Пирогова (72) А.И.Мовшович (53) 617.7 (088,8) (56) Mlchels КЛ. Vitreous surgery Mosby Co.

1981, р. 73 — 90. (54) УСТРОЙСТВО ДЛЯ ОСМОТРА ГЛАЗ НОГО ДНА ВО ВРЕМЯ ОПЕРАЦИИ

„, Я2,, 1616657 А1 (57) Изобретение относится к офтальмологическим устройствам, используемым при осмотре глазного дна. Цель изобретения— повышение качества осмотра — достигается за счет того, что на плоской поверхности плосковогнутой линзы 1 с вогнутой контактной поверхностью 2 выполнено цилиндрическое углубление 3, заполненное прозрачной жидкостью 4,глубиной 0,5-0,7 мм.

После установки линзы 1 на роговицу углубление заполняют жидкостью 4 и наблюдают глазное дно. 1 ил.

1616657

Сс ставитель Е .Титова

Техред M.Ìoðãåíòàë Корректор Т.Палий

Редактор Н, Горват

Заказ 4081 Тира>к 482 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

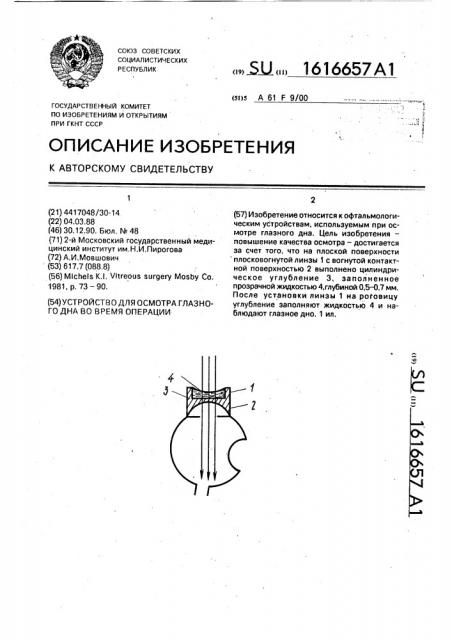

Изобретение относится к медицинской технике, а именно к устройствам для осмотра глазного дна или офтальмологических операциях, Цель изобретения — повышение качества осмотра, На чертеже представлено устройство в ходе осмотра глазного дна.

Устройство состоит из плосковогнутой линзы 1 с контактной вогнутой поверхностью 2, а на плоской поверхности выполнено цилиндрическое углубление 3, заполненное прозрачной жидкостью 4, при этом глубина углубления 3 выбирается 0,5—

0,7 мм, за счет чего не вносятся искажения в картину осмотра.

Устройство работает следующим образом.

После установки линзы 1 на роговицу углубления 3 заполняют жидкостью 4 и про5 изводят наблюдение глазного дна.

Формула изобретения

Устройство для осмотра глазного дна во время операции, состоящее из плосковогну10 той линзы с контактной вогнутой поверхностью,отличающееся тем,что,с целью повышения качества осмотра, на плоской поверхности линзы выполнено цилиндрическое углубление, заполненное прозрачной

15 жидкостью, при этом глубина углубления выбирается равной 0,5 — 0,7 мм.
