Реферат



Изобретение относится к обработке металлов давлением, в частности к устройствам для ротационной вытяжки цилиндрических оболочек. Цель изобретения - повышение качества изделий. Устройство содержит оправку 1 и прижим 2. Давильный ролик 3 установлен на державке 7. Поддерживающий элемент 4 крепится к оси ролика с помощью винта 6 и выполнен в виде плоской гофрированной пружины. В начальный момент обработки фланец плоской заготовки 8 вводят в зазор между давильным роликом 3 и поддерживающим элементом 4. По мере продвижения давильного ролика вдоль заготовки зажатый фланец постепенно выходит из зоны контакта с поддерживающим элементом. 1 ил.

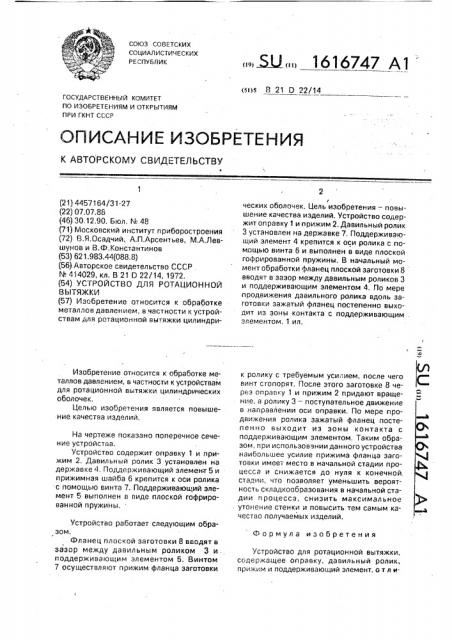

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 В 21 0 22/14

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ е (21) 4457164/31-27 (22) 07,07.88 (46) 30.12,90, Бюл, Лй 48 (71) Московский институт приборостроения (72) В.Я.Осадчий, А.П.Арсентьев, M.A,ËeBшунов и В.Ф.Константинов (53) 62 1.983.44(088.8) (56) Авторское свидетельство СССР

N 414029, кл. В 21 D 22/14, 1972. (54) УСТРОЙСТВО ДЛЯ РОТАЦИОННОЙ

ВЫТЯЖКИ (57) Изобретение относится к обработке металлов давлением, в частности к устройствам для ротационной вытяжки цилиндриИзобретение относится к обработке металлов давлением, в частности к устройствам для ротационной вытяжки цилиндрических оболочек.

Целью изобретения является повышение качества изделий.

На чертеже показано поперечное сечение устройства.

Устройство содержит оправку 1 и прижим 2. Давильный ролик 3 установлен на державке 4. Поддер>кивающий элемент 5 и прижимная шайба 6 крепится к оси ролика с помощью винта 7. Поддерживающий элемент 5 выполнен в виде плоской гофрированной пружины..

Устройство работает следующим образом.

Фланец плоской заготовки 8 вводят в зазор между давильным роликом 3 и. поддерживающим элементом 5. Винтом

7 осуществляют прижим фланца заготовки

„., SU 1616747 А1

/ ческих оболочек. Цель изобретения — повышение качества изделий. Устройство содержит оправку 1 и прижим 2. Давильный ролик

3 установлен на державке 7, Поддерживаюший элемент 4 крепится к оси ролика с помощью винта 6 и выполнен в виде плоской гофрированной пружины. В начальный момент обработки фланец плоской заготовки 8 вводят в зазор между давильным роликов 3 и поддерживающим элементом 4. По мере продвижения давильного ролика вдоль заготовки зажатый фланец постепенно выходит из зоны контакта с поддерживающим . элементом. 1 ил. к ролику с требуемым усилием, после чего винт сгопорят. После этого заготовке 8 через оправку 1 и прижим 2 придают вращение, а ролику 3 — поступательное движение в направлении оси оправки, По мере продви>кения ролика зажатый фланец постепенно выходит из зоны контакта с поддерживающим элементом. Таким образом, при использовании данного устройства наибольшее усилие прижима фланца заготовки имеет место в начальной стадии процесса и снижается до нуля к конечной, стадии, что позволяет уменьшить вероятность складкообразования в начальной стадии процесса, снизить максимальное утонение стенки и повысить тем самым качество получаемых изделий.

Формула изобретения

Устройство для ротационной вытяжки, содержащее оправку, давильный ролик, прижим и поддерживающий элемент. о т л и1616747

Составитель Е.Колядина

Редактор M,Циткина Техред M.Moðleíòàë Корректор Л.Патай

Заказ 4086 Тираж 628 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат Патент", г. Ужгород, ул.Гагарина, 101 ч а ю щ е е с я тем, что, с целью повышения качества изделий, поддерживающий элемент установлен с возможностью осевого перемещения на оси давильного ролика посредством винта и выполнен в виде плоской гофрированной пружины.
