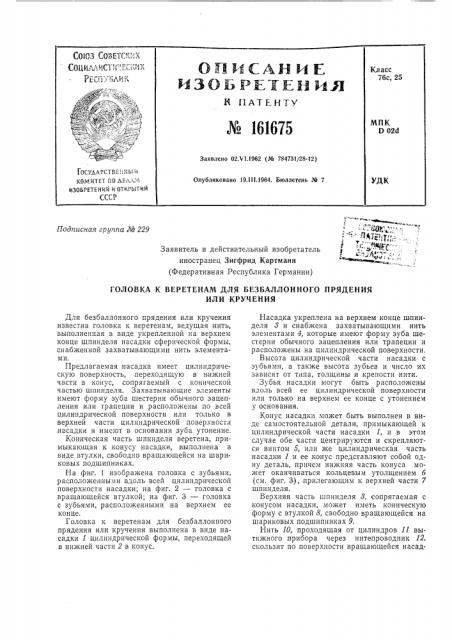

Заявитель и действительный изобретатель иностранец Зигфрид Картманн (Федеративная Республика Германии) ГОЛОВКА К ВЕРЕТЕНАМ ДЛЯ БЕЗБАЛЛОННОГО ПРЯДЕНИЯ
ИЛИ КРУЧЕНИЯ
Для безбаллонного прядения или кручения известна головка к веретенам, ведущая нить, ьыполненная в виде укрепленной на верхнем конце шпинделя насадки сферической формы, снабженной захватывающими нить элементами.
Предлагаемая насадка имеет цилиндрическую поверхность, переходящу ю в нижней части в конус; сопрягаемый с конической частью шпинделя. Захватывающие элементы имеют форму зуба шестерни обычного зацепления или трапеции и расположены по всей цилиндрической поверхности или только в верхней части цилиндрической поверхности насадки и имеют в основании зуба утонение.
Коническая часть шпинделя веретена, примыкающая к конусу насадки, выполнена в виде втулки, свободно вращающейся на шариковых подшипниках.
На фиг. 1 изображена головка с зубьями, расположенными вдоль всей цилиндрической поверхности насадки; на фиг. 2 — головка с вращающейся втулкой; на фиг. 3 — головка с зубьями, расположенными на верхнем ее конце.
Головка к веретенам для безбаллонного прядения или кручения выполнена в виде насадки 1 цилиндрической формы, переходящей в нижней части 2 в конус.
Насадка укреплена на верхнем конце шпинделя 8 и снабжена захватывающими нить элементами 4, которые имеют форму зуба шестерни обычного зацепления или трапеции и расположены на цилиндрической поверхности, Высота цилиндрической части насадки с зубьями, а также высота зубьев и число их зависят от типа, толщины и крепости нити.
Зубья насадки могут быть расположены вдоль всей ее цилиндрической поверхности или только на верхнем ее конце с утонением у основания.
Конус насадки может быть выполнен в виде самостоятельной детали, примыкающей к цилиндрической части насадки 1, и в этом случае обе части центрируются и скрепляются винтом б, или же цилиндрическая часть насадки 1 и ее конус представляют собой одну деталь, причем нижняя часть конуса может оканчиваться кольцевым утолщением 6 (см. фиг. 3),,»прилегающим к верхней части 7 шпинделя.
Верхняя часть шпинделя 8, сопрягаемая с конусом насадки, может иметь коническую форму с втулкой 8, свободно вращающейся на шариковых подшипниках 9.
Нить 10, проходящая от цилиндров 11 вытяжного прибора через нитепроводник 12, скользит по поверхности вращающейся насад№ 161675
7 ---.
9ки веретена и при вращении его западает в выемки И между зубьями 4. При этом зубья задерживают нить и предотвращают образование баллона. Нить перемещается по опирали вниз вокруг насадки и щпинделя к бегунK)".
Вращающаяся втулка 8 обеспечивает выравнивание нити, а кольцевое утолщение 6 предотвращает зажим ее между головкой веретена и,шпинделем.
Предмет изобретения
1. Головка к веретенам для безбаллонного прядения или кручения, выполненная в виде укрепленной на верхнем конце шпинделя насадки, снабженной захватывающими нить элементами, отличающаяся тем, что насад ка имеет,цилиндрическую поверхность, переходящую в нижней части в конус, со прягаемый с конической частью шпинделя, а захваты вающие элементы имеют форму зуба шестерни обычного зацепления или трапеции и расположены на цилиндрической поверхности.
2. Головка по,п. 1, отл и ч а ю ща яся тем, что захватывающие элементы расположены на части цилиндрической поверхности с верхнего конца насадки.
3. Головка по и. 1, о тл ич ающая ся тем, что захватывающие элементы имеют в основании .зуба утонение.
4. Головка по п. 1, отличающ ая ся тем, что коническая часть шпинделя, примыкающая к конусу насадки, выполнена в виде свободно вращающейся на шариковых подшипниках втулки. № 161675
Фиг.3
