Патент ссср 161684
Иллюстрации
Реферат

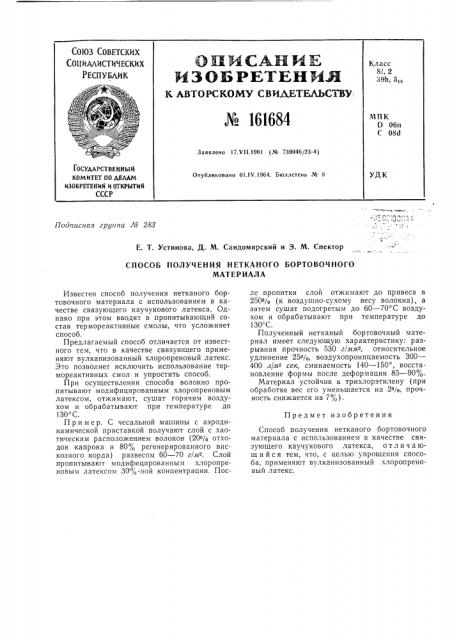

СОЮЗ СОВЕТСКИХ
СОЦ ИААИСТИЧЕСКИХ
РЕСПУБЛИК
QKINCAHNK
ИЗОБРЕТЕНИ,Я
К ABTOPCKOMY СВИДЕТЕЛЬСТВУ № 161684
Класс
8L,2
3911, 5тв
МПК
О 06п
С 0811
Заявлено 17.Ч11.1961 (№ 739046/23-4) ГОСУААРСТВЩНЫИ
КОМИТЕТ ПО ДЕЛАЕМ
ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ
СССР
Опубликовано 01.1V.1964. Бюллетень ¹ S
УДК
Подписная гру Л6 283
Е. Т, Устинова, Д. М. Сандомирский и Э. М. Спектор
СПОСОБ ПОЛУЧЕНИЯ НЕТКАНОГО БОРТОВОЧНОГО
МАТЕРИАЛА
Предмет изобретения
Известен способ получения нетканого бортовочного материала с использованием в качестве связующего каучукового латекса. Однако при этом вводят в пропитывающий состав термореактивные смолы, что усложняет способ.
Предлагаемый способ отличается от известного тем, что в качестве связующего применяют вулканизованный хлоропреновый латекс.
Это позволяет исключить использование термореактивных смол и упростить способ.
При осуществлении способа волокно пропитывают модифицированным хлоропреновым латексом, отжимают, сушат горячим воздухом и обрабатывают при температуре до
130 С.
Пример. С чесальной машины с аэродинамической приставкой получают слой с хаотическим расположением волокон (20% отходов капрона и 80% регенерированного вискозного корда) развесом 60 — 70 г!м-. Слой пропитывают модифицированным хлоропреновым латексом 30о/,-ной концентрации, После пропитки слой отжимают до привеса в
250% (к воздушно-сухому весу волокна), а затем сушат подогретым до 60 — 70 С воздухом и обрабатывают при температуре до
130 С.
Полученный нетканый бортовочный материал имеет следующую характеристику: разрывная прочность 530 г/л1л1-, относительное удлинение 25%, воздухопроницаемость 300—
400 л/л1в сек, сминаемость 140 — 150, восстановление формы после деформации 85 — 90%.
Материал устойчив к трихлорэтилену (при обработке вес его уменьшается íà 2o/в, прочность снижается на 7%).
Способ получения нетканого бор тово ч ного материала с использованием в качестве связующего каучукового латекса, о т л и ч а ющ и и ся тем, что, с целью упрощения способа, применяют вулканизованный хлоропреновый латекс.
