Устройство для транспортирования и обработки изделий в ваннах

Устройство для транспортирования и обработки изделий в ваннах

Иллюстрации

Показать все

Реферат



Изобретение относится к транспортирующим устройствам при обработке изделий, а именно к устройствам для транспортирования и обработки изделий в ваннах и может быть использовано в машиностроительной промышленности. Цель - упрощение конструкции, повышение эксплуатационной надежности за счет исключения соприкосновения цепного конвейера (К) с растворами ванн и повышение качества обработки изделий. Устройство включает замкнутый цепной К 3 с консольными носителями, загрузочный механизм (М) 1 и разгрузочный М 2. На входе и выходе ванн 6, 7 и 8 установлены перепускные лотки (Л) 13. В стенках ванн 6, 7, 8 выполнены окна, в которых закреплены Л 13. Носители выполнены в виде трубок с заплечиками для удержания изделий, а нижняя часть носителей имеет перфорацию. При вращении М 1 перемещается К 3. На входе ванны 6 носитель с изделием по Л 13 попадает в ванну, изделие проходит обработку. На выходе из ванны 6 по Л 13 носители с изделием поступают на дальнейшую обработку в другие ванны. Пройдя ванны 7 и 8 изделия перемещаются на М 2 и разгружаются. 1 з.п.ф-лы, 7 ил.

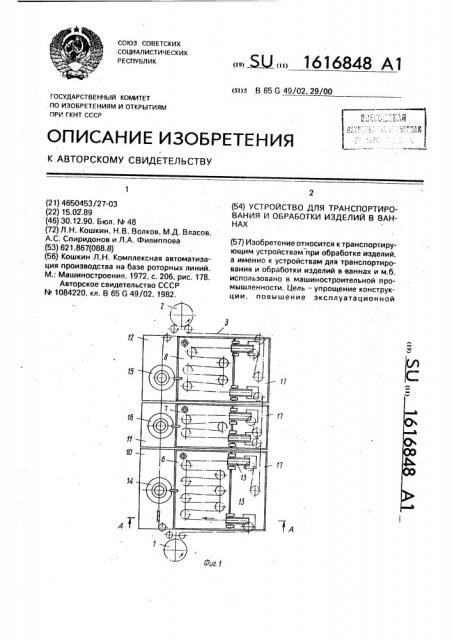

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 В 65 G 49/02, 29/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

16

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4650453/27-03 (22) 15.02,89 (46) 30.12.90, Бюл. M 48 (72) Л,Н. Кошкин, Н.В. Волков, M.Ä. Власов, А.С, Спиридонов и Л.А. Филиппова (53) 621.867(088.8) (56) Кошкин Л.Н. Комплексная автоматизация производства на базе роторных линий, М.: Машиностроение, 1972, с. 206, рис. 178.

Авторское свидетельство СССР

М 1084220, кл, В 65 G 49/02, 1982.

ЫЛ 1616848 А1 (54) УСТРОЙСТВО ДЛЯ ТРАНСПОРТИРОВАНИЯ И ОБРАБОТКИ ИЗДЕЛИЙ В ВАННАХ (57) Изобретение относится к транспортирующим устройствам при обработке изделий, а именно к устройствам для транспортирования и обработки изделий в-ваннах и м.б. использовано в машиностроительной промышленности. Цель — упрощение конструкции, повышение эксплуатационной надежности эа счет исключения соприкосновения цепного конвейера (К} с растворами ванн и повышение качества обработки изделий. Устройство включает замкнутый цепной К 3 с консольными носителями, загрузочный механизм (M) 1 и разгрузочный M

2. На входе и выходе ванн 6, " и 8 установлены перепускные лотки (Л) 13. Е стенках ванн 6 — 8 выполнены окна, в которых закреп лены Л 13, Носители выполнены в виде трубок с эаплечиками для удержания изделий, а нижняя часть носителей имеет перфорацию, При вращении M 1 перемещается К 3.

На входе. ванны 6 носитель с изделием по Л

13 попадает в ванну, изделие проходит обработку. На выходе из ванны 6 по Л 13 носители с изделием поступают на дальнейшую обработку в другие ванны, Пройдя ванны 7 и 8, иэделия перемещаются íà M 2 и . разгружаются. 1 з,п, ф-лы, 7 ил.

Изобретение относится к транспортирующим устройствам при обработке изделий, а именно к устройствам для транспортирования и обработки иэделий в ваннах, и может быть использовано в маши- 5 ностроительной промышленности, Цель изобретения — уп рощение ко нстру кции и повышение эксплуатационной надежности за счет исключения соприкосновения . цепного конвейера с растворами ванн и па- 10 вышение качества обработки изделий, На фиг. 1 схематично изображено предлагаемое устройство, вид сверху; на фиг. 2 — разрез А-А на фиг. 1; на фиг, 3 и 4— .разрезы Б — Б на фиг. 1 (варианты выполне- 15 ния носителя); на фиг, 5 — сечение B-Р ча фиг.3; на фиг. 6 — вид Г на фиг. 2; на фиг.7 — вид Д на фиг. 6.

Устройство состоит из загрузочного 1 и ,разгрузочного 2 механизмов в виде рото- 20 ров, замкнутого цепного конвейера 3 с консольными носителями 4, в которых выполнены заплечики 5, В боковой стенке вани 68 иа входе и выходе конвейера 3 расположены окна 9 с размерами. соответ- 25 ствующими носителям 4. Носители выполнены перфорированными. Ванны 6 8 размещены ка крышках баков! 0-12. В окна

9 вмонтированы перепускные лотки 13, дни- ° ща которыхрасположены нижеуровней тех- 30 иологических жидкостей в ваннах 6-8. На крышках баков 10-12 установлены погружные насосы 14=16, прроизводительность которых равна расходу жидкости через окна 9.

После каждой ванны ра::,мещены зоны l7 35 сепарирования, представляющие из себя поддон с прямоугольным отверстием в дне, Каждая ванна имеет сливной патрубок 18.

Устройс во работает следующим образом. 40

При вращении загрузочного ротора 1, цепной конвейер 3 начинае перемещать изделия вдоль технологической линии. За счет кансольности носителей 4 цепь конвейера 3 не имеет контакта с раствором ванны.

На входе ванны 6 носитель 4 с изделием перемещается по перепускному лотку 13 и начинается обработка изделия в растворе ванны 6. Пройдя все ветви цепного конвейера 3 в ванне 6, носители 4 через перепускной лоток 13 выносят изделие в зону 17 сепарированля, после чего изделия поступают на вход ванны 7, где продолжается его обработка. Пройдя ванны 7 и 8, изделия поступают на разгрузочный ротор 2, Благодаря постоянному перекачиванию растворов из баков Π— 12 и переливанию через окна 9 обратно повышается качество обработки изделий, Формула изобретения

1, Устройство для транспортирования и обработки изделий в ваннах, включающее замкнутый цепной конвейер с консольными носителями, загрузочный и разгрузочный механизмы, о т л и ч а ю г; е е с я тем, что, с целью упрощения конструкции и повышения эксплуатационной .надежности эа счет исключения соприкосновения цепного конвейера с растворами ванн, оно снабжено перепускными лотками, установленными на входе и выходе каждой ванны, при этом стенки последних выполнены с окнами, в которых закреплены лотки, а носители выполнены в виде трубок с заплечиками для удержания изделий.

2. Устройство по и. 1, о т л и ч а ю щ ее с я тем, что, с целью повышения качества обработки изделий, нижняя часть консольных носителей выполнена перфорированной, 1616848

1616848

Фиг.7

Составитель Е.Носков

Техред М.Моргентал Корректор М.Демчик

Редактор Ю.Середа

Заказ 4091 Тираж 653 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
