Устройство для напуска атмосферного воздуха в емкость при сливе жидкости

Устройство для напуска атмосферного воздуха в емкость при сливе жидкости

Иллюстрации

Показать все

Реферат



Изобретение относится к сливу жидкостей и может быть использовано в качестве вспомогательного устройства для напуска атмосферного воздуха при эксплуатации полимерных емкостей, применяемых для хранения жидкости. Целью изобретения является повышение удобства пользования. Перед сливом жидкости из емкости отвинчивают колпачок 4 по резьбе патрубка 2 на фиксированный ход, определяемый положением упора кольцевого буртика колпачка 4 в кольцевой буртик патрубка 2. В процессе слива жидкости через продольные каналы и через центральный канал 3 патрубка 2 атмосферный воздух поступает в емкость, препятствуя созданию в ней разрежения. 3 ил.

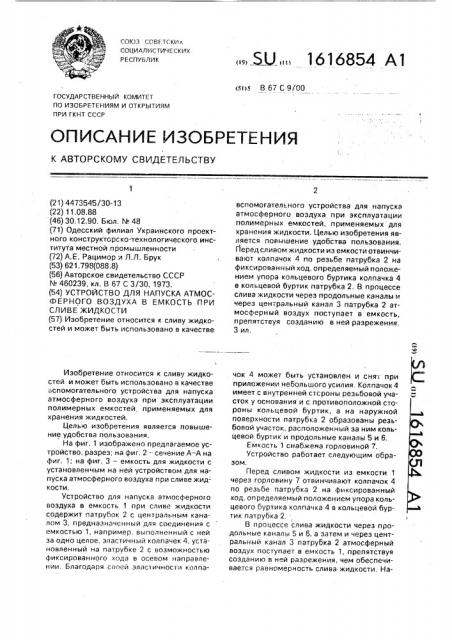

СОЮЗ СОВЕТСКих

СОЦИАЛИС ГИЧЕСКИХ

РЕСПУБЛИК (я)5 В 67 С 9/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4473545/30-13 (22) 11.08.88 (46) 30,12.90. Бюл. N 48 (71) Одесский филиал Украинского проектного конструкторско-технологического института местной промышленности (72) A.Å. Рацимор и Л.Л. Брук (53) 621.798(088,8) (56) Авторское свидетельство СССР

¹ 460239, кл. В 67 С 3/30, 1973. (54) УСТРОЙСТВО ДЛЯ НАПУСКА АТМОСФЕРНОГО ВОЗДУХА В ЕМКОСТЬ ПРИ

СЛИВЕ ЖИДКОСТИ (57) Изобретение относится к сливу жидкостей и может быть использовано в качестве

Изобретение относится к сливу жидкостей и может быть использовано в качестве вспомогательного устройства для напуска атмосферного воздуха при эксплуатации полимерных емкостей, применяемых для хранения жидкостей, Целью изобретения является повышение удобства пользования.

На фиг, 1 изображено предлагаемое устройство, разрез; на фиг. 2 — сечение А — А на фиг. 1; на фиг. 3 — емкость для жидкости с установленным на ней устройством для напуска атмосферного воздуха при сливе жид- кости.

Устройство для напуска атмосферно(о воздуха в емкость 1 при сливе жидкости содержит патрубок 2 с центральным каналом 3, предназначенный для соединения с емкостью 1, например, выполненный с ней за одно целое, эластичный колпачек 4, установленный на патрубке 2 с возможностью фиксированного хода в осевом направлеHMI4. Благo+RPQ cooQA эласти lIIocTI4 K(7 lll3. Ж 1616854 А1 вспомогательного устройства для напуска атмосферного воздуха при эксплуатации полимерных емкостей, применяемых для хранения жидкости. Целью изобретения является повышение удобства пользования;

Перед сливом жидкости иэ емкости отвинчивают колпачок 4 по резьбе патрубка 2 на фиксированный ход. определяемый положением упора кольцевого буртика колпачка 4 в кольцевой буртик патрубка 2. В процессе слива жидкости через продольные каналы и через центральный канал 3 патрубка 2 атмосферный воздух поступает в емкость, препятствуя созданию в ней разрежения.

3 ил, чок 4 может быть установлен и сня при приложении небольшого усилия. Колпачок 4 имеет с внутренней стсроны реэьбовой участок у основания и с противоположной стороны кольцевой буртик, а на наружной поверхности патрубка 2 образованы резьбовой участок, расположенный за ним кольцевой буртик и продольные каналы 5 и 6.

Емкость 1 снабжена горловиной 7.

Устройство работает следующим образом.

Перед сливом жидкости из емкости 1 через горловину 7 отвинчивают колпачок 4 по резьбе патрубка 2 на фиксированный ход, определяемый положением упора кольцевого буртика колпачка 4 в кольцевой буртик патрубка 2.

В процессе слива жидкости через продольные каналы 5 и 6. а затем и через центральный канал 3 патрубка 2 атмосферный воздух поступает в емкость 1, препятствуя созданию в ней разрежения, чем обеспечивается равномерность слива жидкости. На1Г116ц()4 личие Г1родольHl 1õ каналов 5 и 6;;пособг7 Fl)iГ,т ускорени1О и увеличеникз притока воздуха в PMK0CTb 1..1 р

Составитель С.Львовский

Редактор Л.Веселовская Техред M.Mîðãåíòàë Корректор M.демчик

Заказ 4091 Тираж 333 Подписное

БНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035. Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский кОГ15 нат "Патент", г. Ужгород, ул.Гагарина. 101

По окончании слива жидкости колпачок

4 устанавливают на место, навинчивая его по резьбе на конце патрубка 2. В закрытом положении колпачок 4 обеспечивает защиту от попадания в емкость 1 посторонних частиц и предохраняет жидкость от испарения в процессе хранения.

Использование предлагаемого устройства позволит повысить удобство пользования полимерными емкостями при сливс из них жидкостей.

Формула изоб ретения

Устройство для напуска атмосферного воздуха В емкость при сливе жидкОсти, содержащее патрубок с центральным кана5,лом, отличающееся тем,что,сцелью повышения удобства пользования. Оно снабжено эластичным колпачком, установленным на патрубке с возможностью фиксированного хода в осевом направлении и

10 имеющим с внутренней стороны резьбовой участок у основания и с противоположной стороны кольцевой буртик, а на наружной поверхности патрубка образованы резьбовой участок, расположенный за ним кольце15 вой буртик и продольные каналы.
